Муфта БРС Flat Face ISO 16028, внутренняя резьба BSPP

Flat-face quick-release coupling socket ISO 16028, BSPP female thread

Модель	QC.FFM
Исполнение	Муфта БРС Flat Face с плоскими торцевыми поверхностями
Норма / совместимость	ISO 16028
Присоединение к системе	Внутренняя цилиндрическая резьба BSPP по DIN 3852-2
Ответная часть	QC.FFS — штекер БРС Flat Face ISO 16028
Особенности конструкции	Минимальные потери рабочей жидкости и ограниченное попадание воздуха при соединении
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Коэффициент безопасности в соединённом состоянии	4
Температура эксплуатации	От −25 до +100 °C при работе с минеральным маслом
Область применения	Промышленное оборудование, строительная и сельскохозяйственная техника

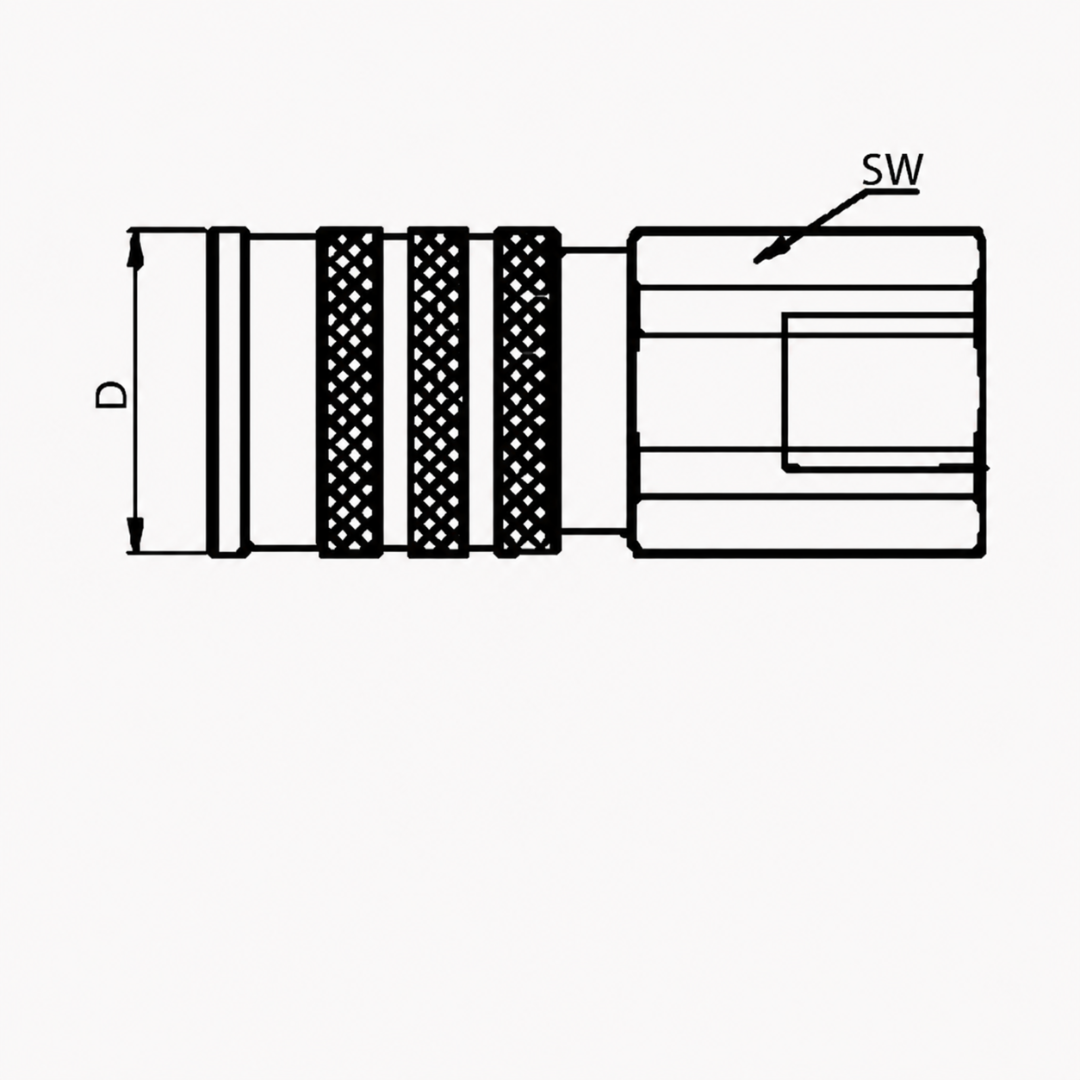

Код	Резьба BSPP	DN, мм	Размер БРС	D, мм	SW, мм	Давление, бар	Расход, л/мин	Масса, кг
QC.FFM.BSP1/4.1	G 1/4″	6	1	28	22	400	12	0,181
QC.FFM.BSP3/8.2	G 3/8″	10	2	32	30	350	30	0,309
QC.FFM.BSP1/2.2	G 1/2″	12	2	32	30	350	30	0,294
QC.FFM.BSP1/2.3	G 1/2″	12	3	38	36	350	50	0,529
QC.FFM.BSP3/4.3	G 3/4″	19	3	38	36	350	50	0,498
QC.FFM.BSP3/4.4	G 3/4″	19	4	42	36	350	74	0,545
QC.FFM.BSP1.5	G 1″	25	5	48	41	350	100	0,780
QC.FFM.BSP1-1/4.6	G 1 1/4″	31	6	55	50	300	180	1,238
QC.FFM.BSP1-1/2.7	G 1 1/2″	38	7	80	70	200	380	2,703
QC.FFM.BSP2.8	G 2″	51	8	100	90	200	750	5,500
