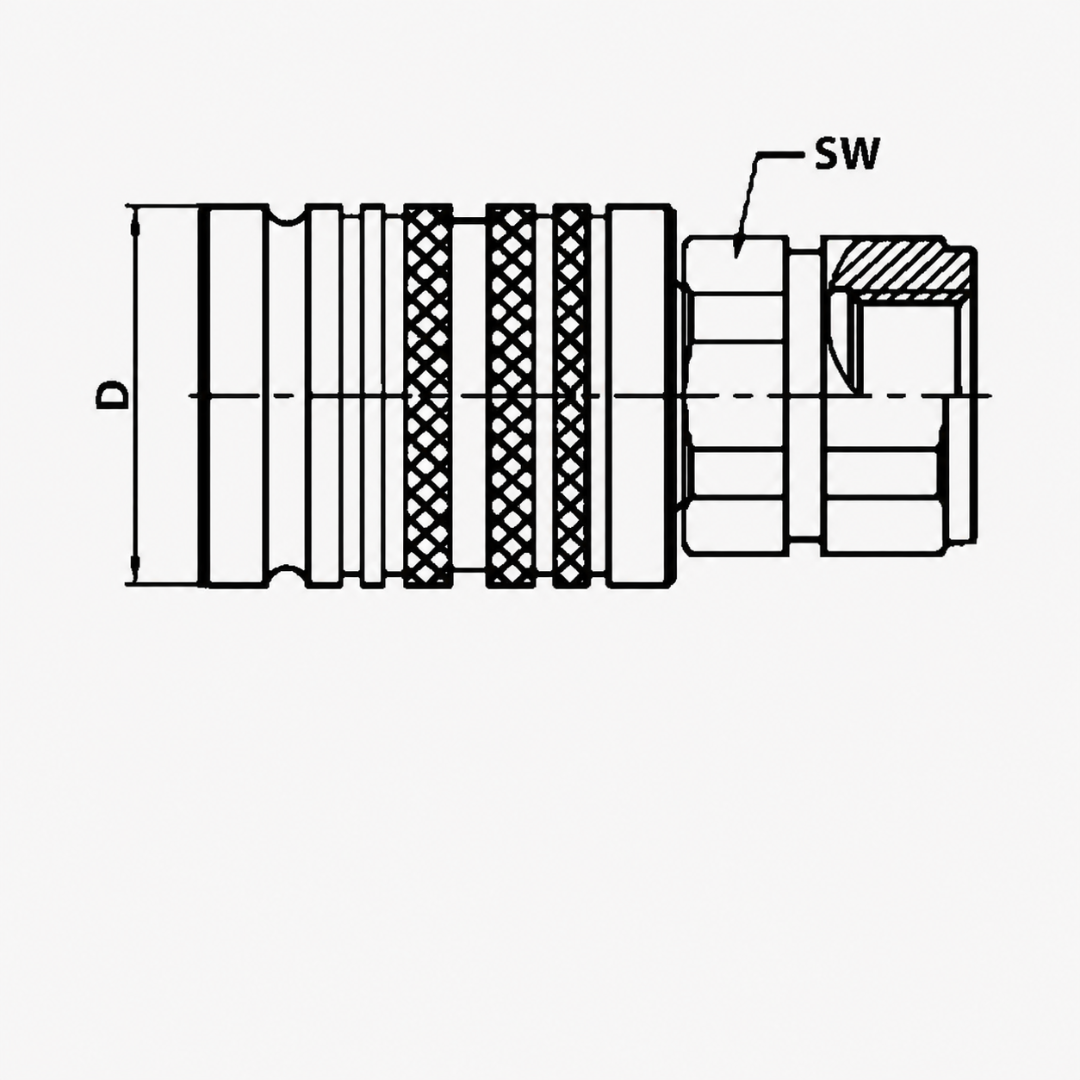

Муфта вставного БРС ISO 7241-A, внутренняя резьба BSPP

Quick-release coupling socket ISO 7241-A, BSPP female thread

Модель	QC.AM
Исполнение	Муфта вставного БРС с двухсторонней подвижной втулкой Push-Pull
Норма / совместимость	ISO 7241-A
Присоединение к системе	Внутренняя цилиндрическая резьба BSPP по DIN 3852-2
Ответная часть	QC.AS — штекер вставного БРС ISO 7241-A
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Коэффициент безопасности в соединённом состоянии	4
Температура эксплуатации	До +100 °C; нижний предел −25 или −30 °C в зависимости от исполнения и при работе с минеральным маслом
Область применения	Промышленное оборудование, строительная и сельскохозяйственная техника

Код	Внутренняя резьба BSPP	Условный проход, мм	Типоразмер БРС	Рабочее давление, бар	Расход, л/мин
QC.AM.BSP1/8.1	G 1/8″	4	1	250	5
QC.AM.BSP1/4.1	G 1/4″	6	1	250	5
QC.AM.BSP3/8.2	G 3/8″	10	2	250	23
QC.AM.BSP3/8.3	G 3/8″	10	3	250	45
QC.AM.BSP1/2.3	G 1/2″	12	3	250	45
QC.AM.BSP3/4.4	G 3/4″	19	4	250	90
QC.AM.BSP3/4.5	G 3/4″	19	5	225	145
QC.AM.BSP1.5	G 1″	25	5	225	145
