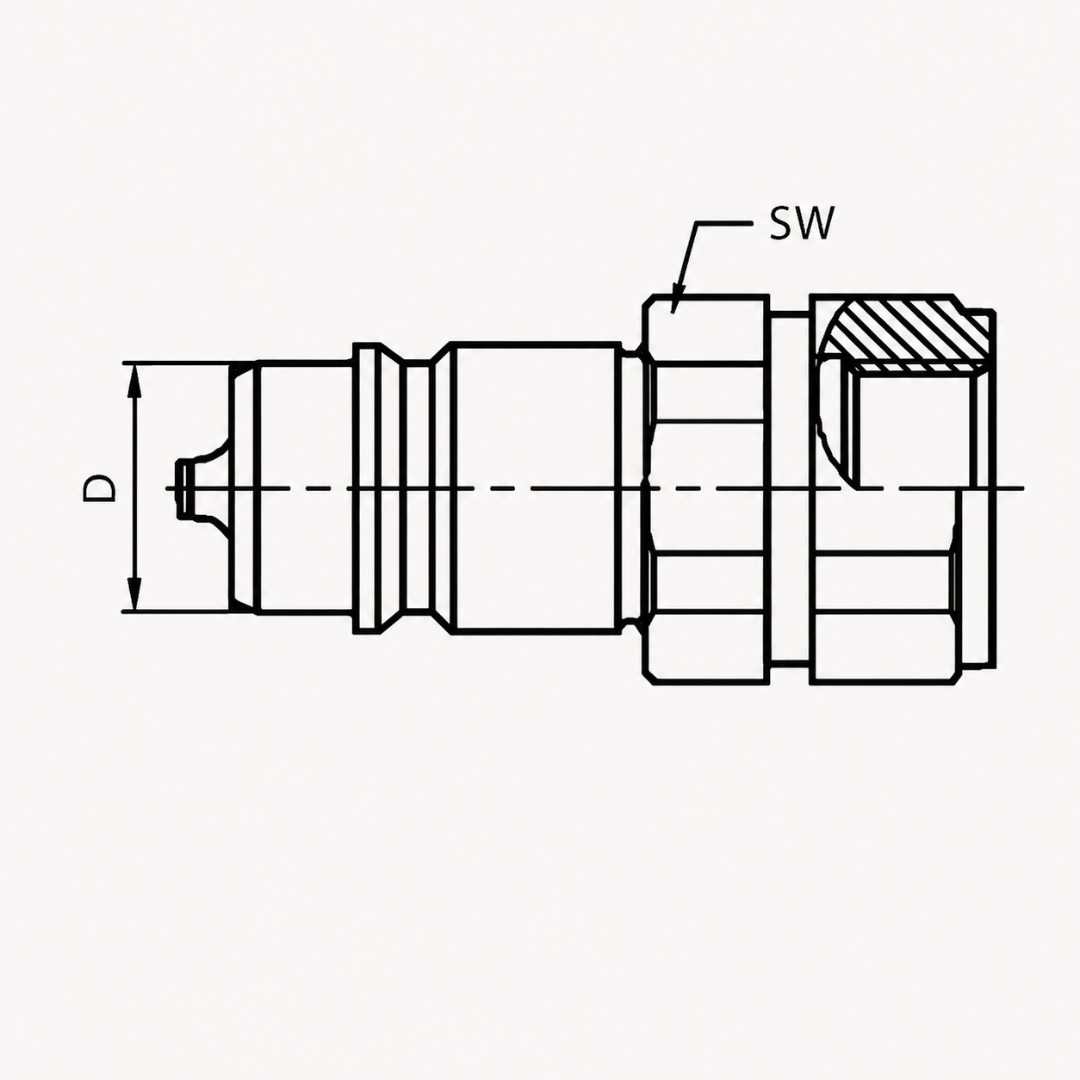

Штекер вставного БРС ISO 7241-A, внутренняя метрическая резьба

Quick-release coupling plug ISO 7241-A, metric female thread

Модель	QC.AS
Исполнение	Штекер вставного БРС
Норма / совместимость	ISO 7241-A
Присоединение к системе	Внутренняя метрическая цилиндрическая резьба по DIN 3852-1
Ответная часть	QC.AM — муфта вставного БРС ISO 7241-A
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Коэффициент безопасности в соединённом состоянии	4
Температура эксплуатации	От −25 до +100 °C
Область применения	Промышленное оборудование, строительная и сельскохозяйственная техника

Код	Внутренняя метрическая резьба	Условный проход, мм	Типоразмер БРС	Рабочее давление, бар	Расход, л/мин
QC.AS.M12X1,5.1	M 12 × 1,5	5	1	250	5
QC.AS.M14X1,5.1	M 14 × 1,5	6	1	250	5
QC.AS.M16X1,5.2	M 16 × 1,5	8	2	250	23
QC.AS.M16X1,5.3	M 16 × 1,5	8	3	250	45
QC.AS.M18X1,5.2	M 18 × 1,5	10	2	250	23
QC.AS.M18X1,5.3	M 18 × 1,5	10	3	250	45
QC.AS.M18X1,5.4	M 18 × 1,5	10	4	250	90
QC.AS.M22X1,5.3	M 22 × 1,5	12	3	250	45
QC.AS.M22X1,5.4	M 22 × 1,5	12	4	250	90
QC.AS.M30X1,5.5	M 30 × 1,5	19	5	225	145
