Цельный фланец SAE 3000 PSI

SAE full flange, 3000 PSI series

Тип	Цельный фланец SAE
Серия давления	3000 PSI
Конструкция	Прямая
Крепление	Отверстия под крепёжные болты
Стандарт	SAE J 518 / ISO 6162-1
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Комплект поставки	Только фланец

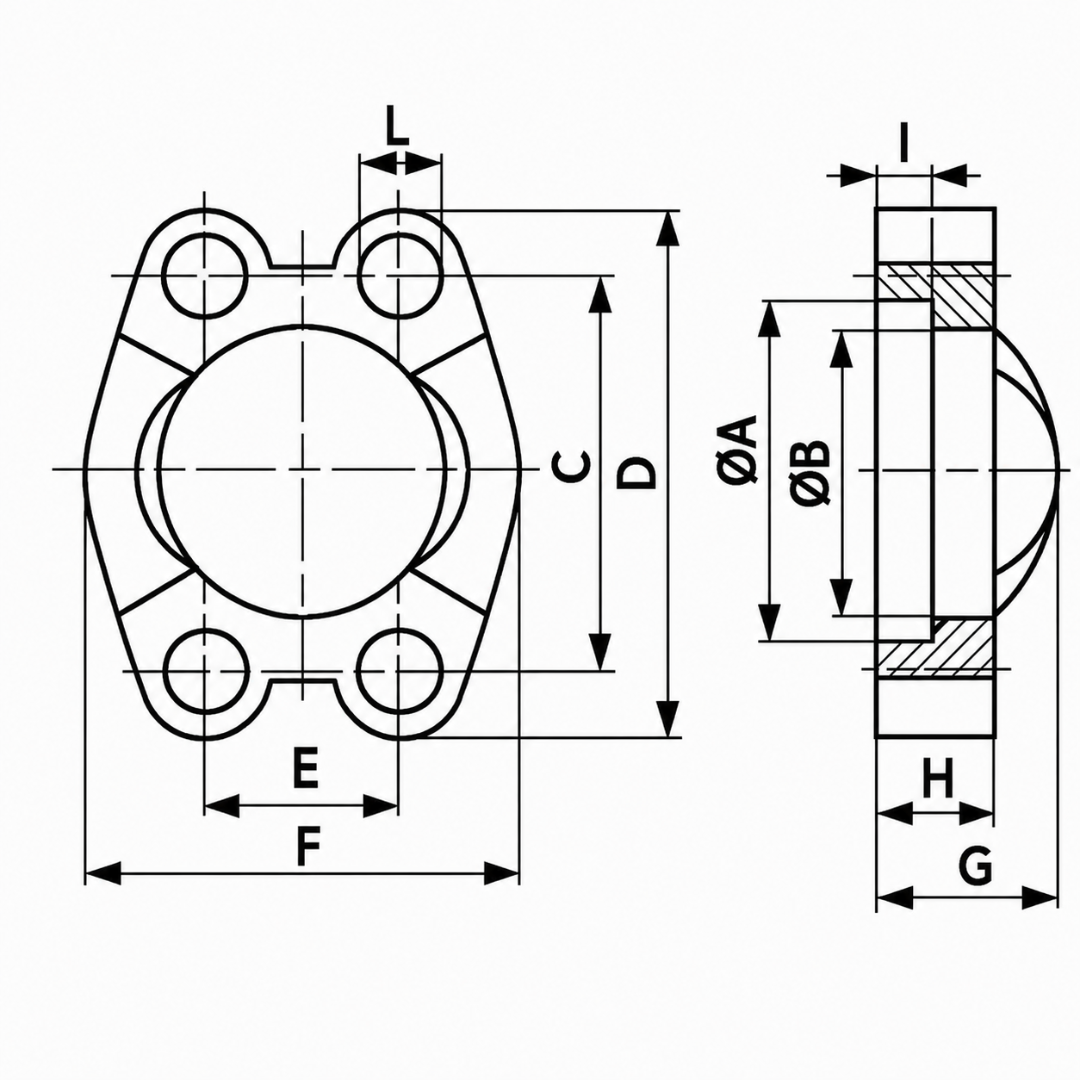

Код	Размер SAE	PB, бар	ØA, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S3.FULL.SAE1/2	1/2″	350	31	24,3	38,1	54	17,5	45,6	19	13	6,2	8,7	M8x25	0,15
FL.S3.FULL.SAE3/4	3/4″	350	38,9	32,1	47,6	65	22,2	51,8	22	14	6,2	10,7	M10x30	0,198
FL.S3.FULL.SAE1	1″	320	45,2	38,5	52,4	70	26,2	58,4	24	16	7,5	10,7	M10x30	0,216
FL.S3.FULL.SAE1-1/4	1 1/4″	280	51,6	43,7	58,7	79	30,2	72,6	22	16	7,5	12	M10x30	0,308
FL.S3.FULL.SAE1-1/2	1 1/2″	210	61,1	50,8	69,9	94	35,7	82,2	25	16	7,5	13,5	M12x35	0,429
FL.S3.FULL.SAE2	2″	210	72,2	62,7	77,8	102	42,9	96,4	26	16	9	13,5	M12x35	0,54
FL.S3.FULL.SAE2-1/2	2 1/2″	175	84,9	74,9	88,9	114	50,8	108,2	38	19	9	13,5	M12x40	0,738
FL.S3.FULL.SAE2-1/2.B76,6	2 1/2″	175	84,9	76,6	88,9	114	50,8	109	38	19	9	13,3	M12x40	0,738
FL.S3.FULL.SAE3	3″	160	102,4	90,9	106,4	135	61,9	130,6	41	22	9	17	M16x50	1,326
FL.S3.FULL.SAE3-1/2	3 1/2″	35	115,1	102,4	120,7	152	69,9	139	28	22	10,7	17	M16x50	1,5
FL.S3.FULL.SAE4	4″	35	127,8	115,1	130,2	162	77,8	152	35	25	10,7	17	M16x50	1,69
FL.S3.FULL.SAE5	5″	35	153,2	140,5	152,4	184	92,1	180	41	28	10,7	17	M16x55	2,5
