*Внешний вид изделия может отличаться от изображения

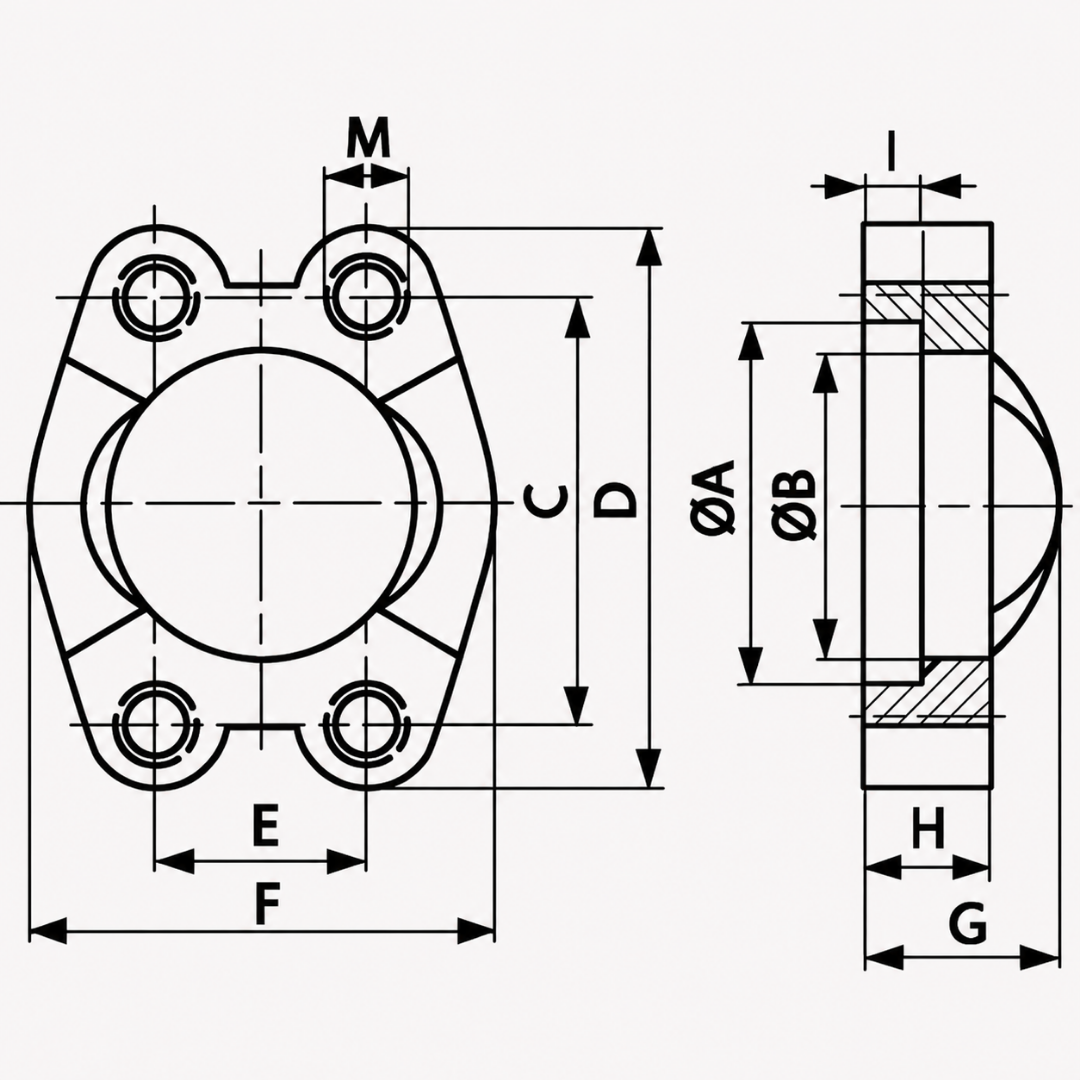

Цельный фланец SAE 3000 PSI с резьбовыми крепёжными отверстиями
SAE 3000 PSI full flange with metric threaded mounting holes
| Код | Размер SAE | PB, бар | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | Резьба |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FL.S3.FULL.BT.SAE1/2 | 1/2″ | 350 | 31 | 24,3 | 38,1 | 54 | 17,5 | 45,6 | 19 | 13 | 6,2 | M8 |
| FL.S3.FULL.BT.SAE3/4 | 3/4″ | 350 | 38,9 | 32,1 | 47,6 | 65 | 22,3 | 51,8 | 22 | 14 | 6,2 | M10 |
| FL.S3.FULL.BT.SAE1 | 1″ | 320 | 45,2 | 38,5 | 52,4 | 70 | 26,2 | 58,4 | 24 | 16 | 7,5 | M10 |
| FL.S3.FULL.BT.SAE1-1/4 | 1 1/4″ | 280 | 51,6 | 43,7 | 58,7 | 79 | 30,2 | 72,6 | 22 | 14 | 7,5 | M10 |
| FL.S3.FULL.BT.SAE1-1/2 | 1 1/2″ | 210 | 61,1 | 50,8 | 69,9 | 94 | 35,7 | 82,2 | 25 | 16 | 7,5 | M12 |
| FL.S3.FULL.BT.SAE2 | 2″ | 210 | 72,2 | 62,7 | 77,8 | 102 | 42,9 | 96,4 | 26 | 16 | 9 | M12 |
| FL.S3.FULL.BT.SAE2-1/2 | 2 1/2″ | 175 | 84,9 | 74,9 | 88,9 | 114 | 50,8 | 108,2 | 38 | 19 | 9 | M12 |
| FL.S3.FULL.BT.SAE3 | 3″ | 160 | 102,4 | 90,9 | 106,4 | 135 | 61,9 | 130,6 | 41 | 22 | 9 | M16 |
| FL.S3.FULL.BT.SAE3-1/2 | 3 1/2″ | 35 | 115,1 | 102,4 | 120,7 | 152 | 69,9 | 139 | 28 | 22 | 10,7 | M16 |
| FL.S3.FULL.BT.SAE4 | 4″ | 35 | 127,8 | 115,1 | 130,2 | 162 | 77,8 | 152 | 35 | 25 | 10,7 | M16 |
| FL.S3.FULL.BT.SAE5 | 5″ | 35 | 153,2 | 140,5 | 152,4 | 184 | 92,1 | 180 | 41 | 28 | 10,7 | M16 |
