Цельный фланец SAE 6000 PSI с резьбовыми крепёжными отверстиями

SAE 6000 PSI full flange with metric threaded mounting holes

Тип	Цельный фланец SAE
Серия давления	6000 PSI
Конструкция	Прямая
Крепёжные отверстия	Внутренняя метрическая резьба
Норма	SAE J 518 C / ISO 6162
Материал	Сталь S 355 J2 G3

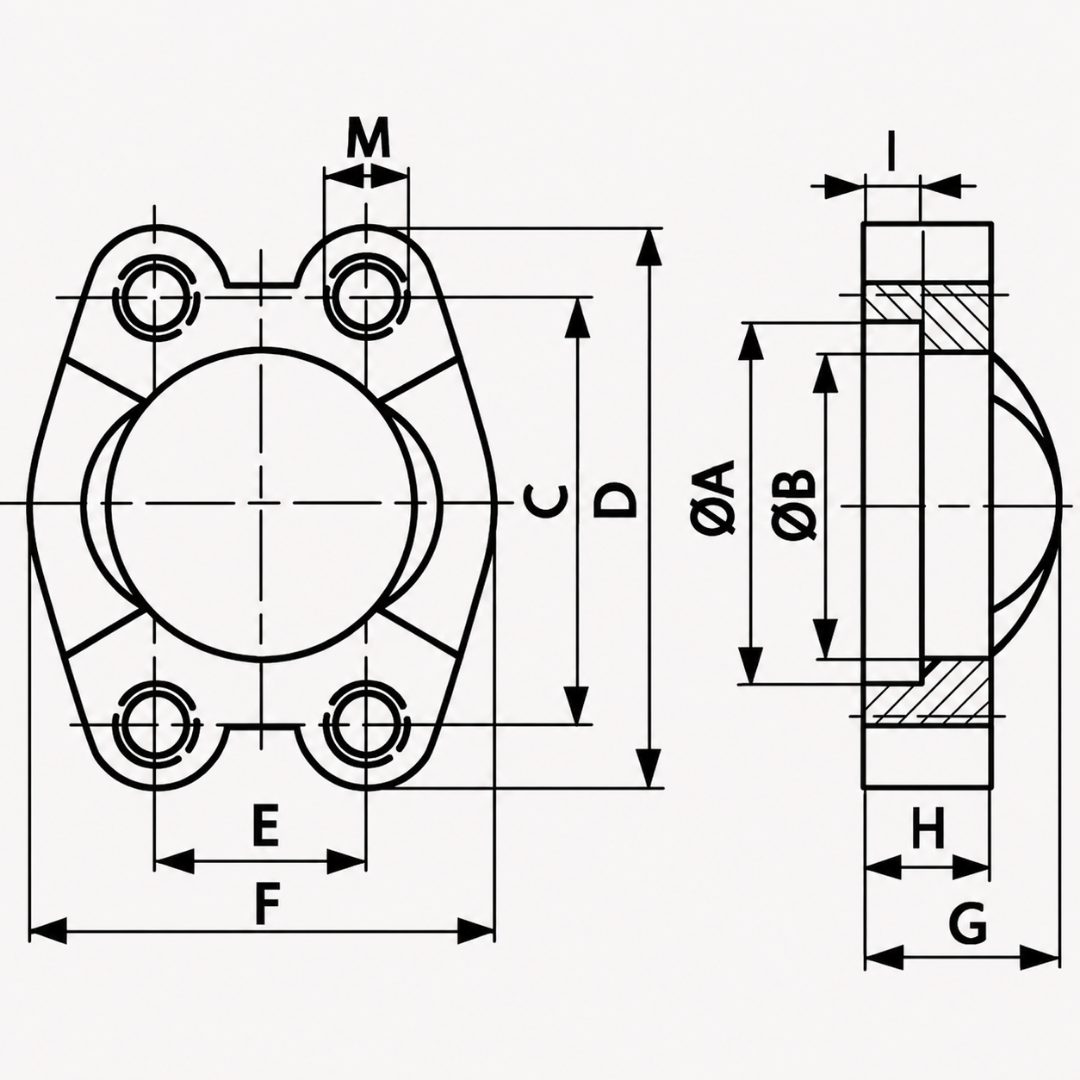

Код	Размер SAE	PB, бар	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	Резьба
FL.S6.FULL.BT.SAE1/2	1/2″	420	32,5	24,6	40,5	56	18,2	47,2	22	16	7,2	M8
FL.S6.FULL.BT.SAE3/4	3/4″	420	42,1	32,5	50,8	71	23,8	60	28	19	8,3	M10
FL.S6.FULL.BT.SAE1	1″	420	48,4	38,9	57,2	81	27,8	69,9	33	24	9	M12
FL.S6.FULL.BT.SAE1-1/4	1 1/4″	420	54,8	44,5	66,7	95	31,8	77,2	38	27	9,8	M14
FL.S6.FULL.BT.SAE1-1/2	1 1/2″	420	64,3	51,6	79,4	113	36,5	95	43	30	12,1	M16
FL.S6.FULL.BT.SAE2	2″	420	80,2	67,6	96,8	133	44,5	113,8	52	37	12,1	M20
