Фланцевый соединитель с приварными буртами SAE 3000 PSI

SAE 3000 PSI stub end flange connector

Тип	Фланцевый соединитель с приварными буртами SAE
Серия давления	3000 PSI
Исполнение	Прямое
Присоединение к трубе	Под приварку
Крепление	С комплектом метрических винтов
Стандарт	SAE J 518 C / ISO 6162
Материал	S 355 J2 G3
Поверхность	Гальваническое покрытие
Комплект поставки	2 полуфланца, комплект винтов и уплотнительное кольцо O-ring

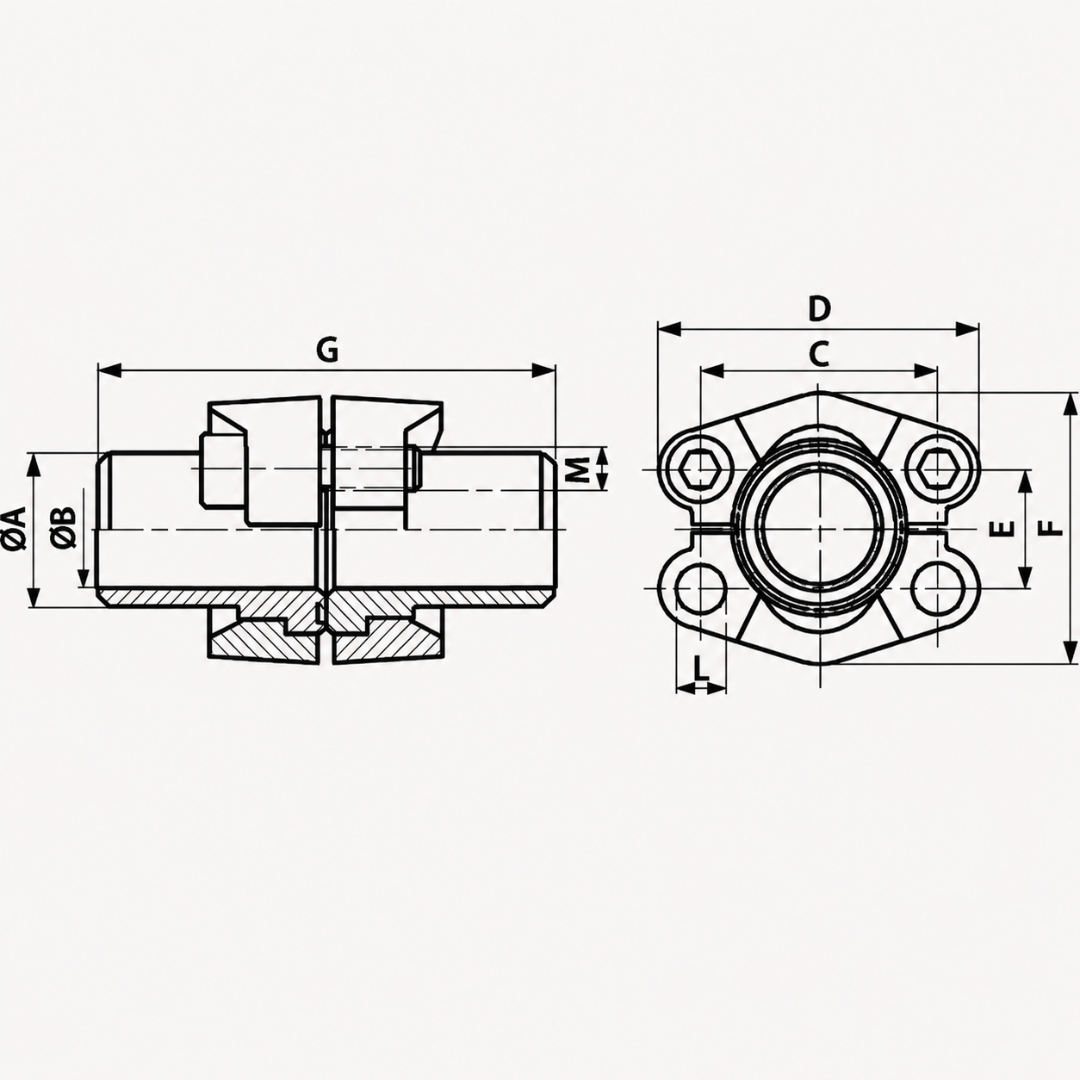

Код	Размер SAE	Труба	PB, бар	A, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	L, мм	M metr.	M unc	Масса, кг
FL.S3.COLL.CONN.SAE1/2.16	1/2″	16 × 2	350	16	12	38,1	54	17,5	45,6	82	8,5	M 8 × 30	UNC 5/16″ × 1-1/4″	0,160
FL.S3.COLL.CONN.SAE1/2.21	1/2″	21,3 × 4,7	350	22	15,5	38,1	54	17,5	45,6	82	8,5	M 8 × 30	UNC 5/16″ × 1-1/4″	0,160
FL.S3.COLL.CONN.SAE3/4.25	3/4″	25 × 3	350	27	18,9	47,6	65	22,2	51,8	100	10,5	M 10 × 30	UNC 3/8″ × 1-1/4″	0,032
FL.S3.COLL.CONN.SAE3/4.27	3/4″	26,9 × 3,9	350	27	18,9	47,6	65	22,2	51,8	100	10,5	M 10 × 30	UNC 3/8″ × 1-1/4″	0,833
FL.S3.COLL.CONN.SAE1.28	1″	28 × 3	320	28	22	52,4	70	26,2	58,4	100	10,5	M 10 × 35	UNC 3/8″ × 1-1/4″	0,046
FL.S3.COLL.CONN.SAE1.30	1″	30 × 4	320	30	22	52,4	70	26,2	58,4	100	10,5	M 10 × 35	UNC 3/8″ × 1-1/4″	1,089
FL.S3.COLL.CONN.SAE1.34	1″	33,7 × 4,5	320	34	24,7	52,4	70	26,2	58,4	100	10,5	M 10 × 35	UNC 3/8″ × 1-1/4″	1,049
FL.S3.COLL.CONN.SAE1.38	1″	38 × 5	320	38	28	52,4	70	26,2	58,4	100	10,5	M 10 × 35	UNC 3/8″ × 1-1/4″	0,999
FL.S3.COLL.CONN.SAE1-1/4.38	1 1/4″	38 × 5	280	38	28	58,7	79	30,2	72,6	110	11	M 10 × 35	UNC 7/16″ × 1-1/2″	0,060
FL.S3.COLL.CONN.SAE1-1/4.42	1 1/4″	42,4 × 6,3	280	43	29,7	58,7	79	30,2	72,6	110	11	M 10 × 35	UNC 7/16″ × 1-1/2″	1,427
FL.S3.COLL.CONN.SAE1-1/2.38	1 1/2″	38 × 4	210	38	30	69,9	94	35,7	82,2	114	13,5	M 12 × 35	UNC 1/2″ × 1-1/2″	0,080
FL.S3.COLL.CONN.SAE1-1/2.42	1 1/2″	42 × 5	210	42	32	69,9	94	35,7	82,2	114	13,5	M 12 × 35	UNC 1/2″ × 1-1/2″	2,070
FL.S3.COLL.CONN.SAE1-1/2.45	1 1/2″	45 × 5	210	45	35	69,9	94	35,7	82,2	114	13,5	M 12 × 35	UNC 1/2″ × 1-1/2″	0,080
FL.S3.COLL.CONN.SAE1-1/2.48	1 1/2″	48,3 × 7,1	210	49	34	69,9	94	35,7	82,2	114	13,5	M 12 × 35	UNC 1/2″ × 1-1/2″	2,022
FL.S3.COLL.CONN.SAE2.55	2″	55 × 5	210	55	45	77,8	102	42,9	96,4	114	13,5	M 12 × 35	UNC 1/2″ × 1-1/2″	1,000
FL.S3.COLL.CONN.SAE2.60	2″	60,3 × 8	210	60,3	44	77,8	102	42,9	96,4	114	13,5	M 12 × 35	UNC 1/2″ × 1-1/2″	2,616
FL.S3.COLL.CONN.SAE2-1/2.65	2 1/2″	65 × 6	175	65	53	88,9	114	50,8	108,2	116	13,5	M 12 × 40	UNC 1/2″ × 1-3/4″	1,600
FL.S3.COLL.CONN.SAE2-1/2.70	2 1/2″	70 × 7,5	175	70	55	88,9	114	50,8	108,2	116	13,5	M 12 × 40	UNC 1/2″ × 1-3/4″	1,600
FL.S3.COLL.CONN.SAE2-1/2.76	2 1/2″	76,1 × 7,1	175	74	62	88,9	114	50,8	108,2	116	13,5	M 12 × 40	UNC 1/2″ × 1-3/4″	2,971
FL.S3.COLL.CONN.SAE3.80	3″	80 × 6	160	80	68	106,4	135	61,9	130,6	120	16,7	M 16 × 45	UNC 5/8″ × 2″	2,200
FL.S3.COLL.CONN.SAE3.89	3″	88,9 × 8	160	90	73	106,4	135	61,9	130,6	120	16,7	M 16 × 45	UNC 5/8″ × 2″	5,200
FL.S3.COLL.CONN.SAE3-1/2.100	3 1/2″	100 × 6	35	100	88	120,7	152	69,9	139	120	17	M 16 × 45	UNC 5/8″ × 2″	2,800
FL.S3.COLL.CONN.SAE3-1/2.89	3 1/2″	88,9 × 8	35	90	73	120,7	152	69,9	139	120	17	M 16 × 45	UNC 5/8″ × 2″	2,700
FL.S3.COLL.CONN.SAE4.110	4″	110 × 6	35	110	98	130,2	162	77,8	152	120	17	M 16 × 50	UNC 5/8″ × 2″	3,500
FL.S3.COLL.CONN.SAE4.114	4″	114,3 × 8,8	35	115	96,7	130,2	162	77,8	152	120	17	M 16 × 50	UNC 5/8″ × 2″	3,500
FL.S3.COLL.CONN.SAE5.133	5″	133 × 6,5	35	133	120	152,4	184	92,1	180	120	17	M 16 × 50	UNC 5/8″ × 2″	5,240
FL.S3.COLL.CONN.SAE5.140	5″	139,7 × 10	35	140	120	152,4	184	92,1	180	120	17	M 16 × 50	UNC 5/8″ × 2″	5,240
