Фланцевый соединитель с приварными буртами SAE 6000 PSI

SAE 6000 PSI stub end flange connector

Тип	Фланцевый соединитель с приварными буртами SAE
Серия давления	6000 PSI
Исполнение	Прямое
Присоединение к трубе	Под приварку
Крепление	С комплектом метрических винтов
Стандарт	SAE J 518 C / ISO 6162
Материал	S 355 J2 G3
Поверхность	Чёрная, промасленная
Комплект поставки	2 полуфланца, комплект винтов и уплотнительное кольцо O-ring

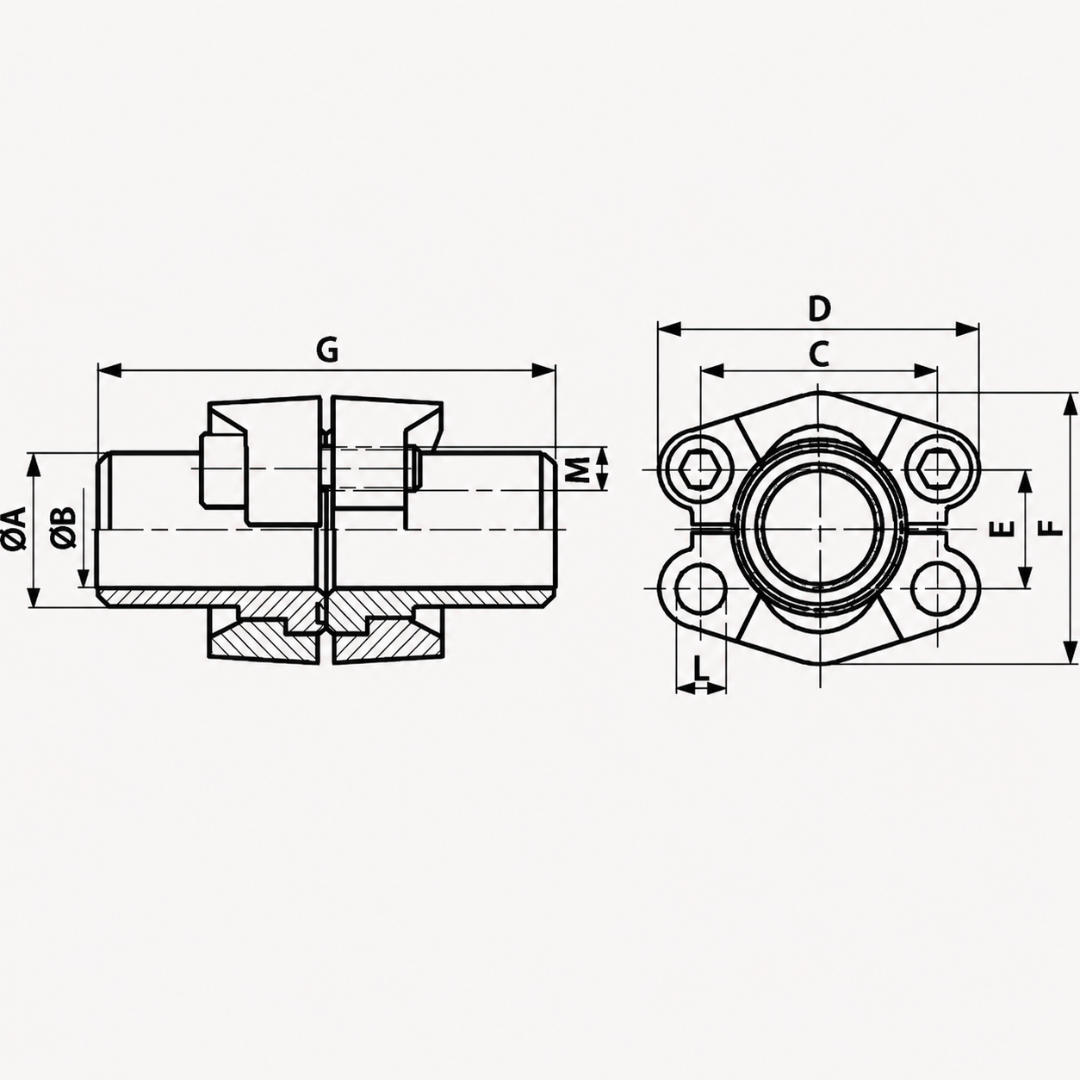

Код	Размер SAE	Труба	PB, бар	A, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	L, мм	M metr.	M unc	Масса, кг
FL.S6.COLL.CONN.SAE1/2.16	1/2″	16 × 2	420	16	12	40,5	56	18,2	47,2	68	8,5	M 8 × 30	UNC 5/16″ × 1-1/4″	1,160
FL.S6.COLL.CONN.SAE1/2.21	1/2″	21,3 × 4,5	420	21,3	11,9	40,5	56	18,2	47,2	68	8,5	M 8 × 30	UNC 5/16″ × 1-1/4″	0,609
FL.S6.COLL.CONN.SAE3/4.25	3/4″	25 × 3,5	420	25	18	50,8	71	23,8	60	76	10,5	M 10 × 35	UNC 3/8″ × 1-1/2″	1,078
FL.S6.COLL.CONN.SAE3/4.27	3/4″	26,9 × 5,6	420	26,9	15,7	50,8	71	23,8	60	76	10,5	M 10 × 35	UNC 3/8″ × 1-1/2″	2,140
FL.S6.COLL.CONN.SAE1.30	1″	30 × 4	420	30	22	57,2	81	27,8	69,6	80	13,5	M 12 × 45	UNC 7/16″ × 1-3/4″	0,500
FL.S6.COLL.CONN.SAE1.34	1″	33,7 × 7,1	420	34	19	57,2	81	27,8	69,6	80	13,5	M 12 × 45	UNC 7/16″ × 1-3/4″	0,500
FL.S6.COLL.CONN.SAE1.38	1″	38 × 5	420	38	28	57,2	81	27,8	69,6	80	13,5	M 12 × 45	UNC 7/16″ × 1-3/4″	1,702
FL.S6.COLL.CONN.SAE1-1/4.30	1 1/4″	30 × 4	420	30	22	66,7	95	31,8	77,2	90	14,5	M 14 × 50	UNC 1/2″ × 1-3/4″	0,600
FL.S6.COLL.CONN.SAE1-1/4.38	1 1/4″	38 × 5,5	420	38	27	66,7	95	31,8	77,2	90	14,5	M 14 × 50	UNC 1/2″ × 1-3/4″	2,623
FL.S6.COLL.CONN.SAE1-1/4.42	1 1/4″	42,4 × 6,3	420	42,4	29,8	66,7	95	31,8	77,2	90	14,5	M 14 × 50	UNC 1/2″ × 1-3/4″	2,559
FL.S6.COLL.CONN.SAE1-1/2.45	1 1/2″	45 × 6,5	420	45	32	79,4	113	36,5	95	100	16,7	M 16 × 55	UNC 5/8″ × 2″	4,230
FL.S6.COLL.CONN.SAE1-1/2.48	1 1/2″	48,3 × 8,8	420	50	30,7	79,4	113	36,5	95	100	16,7	M 16 × 55	UNC 5/8″ × 2″	4,206
FL.S6.COLL.CONN.SAE2.60	2″	60,3 × 13,4	420	60,3	33,7	96,8	133	44,5	113,8	116	21	M 20 × 75	UNC 3/4″ × 2-1/2″	7,500
FL.S6.COLL.CONN.SAE2.65	2″	65 × 8	420	65	46	96,8	133	44,5	113,8	116	21	M 20 × 75	UNC 3/4″ × 2-1/2″	6,400
