Приварной контрфланец SAE 3000 PSI для метрической трубы

SAE 3000 PSI weld-on counter flange for metric tube

Тип	Приварной контрфланец SAE
Серия давления	3000 PSI
Исполнение	Прямое
Труба	Метрическая
Присоединение к трубе	Под приварку
Крепление	Внутренняя метрическая резьба под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная

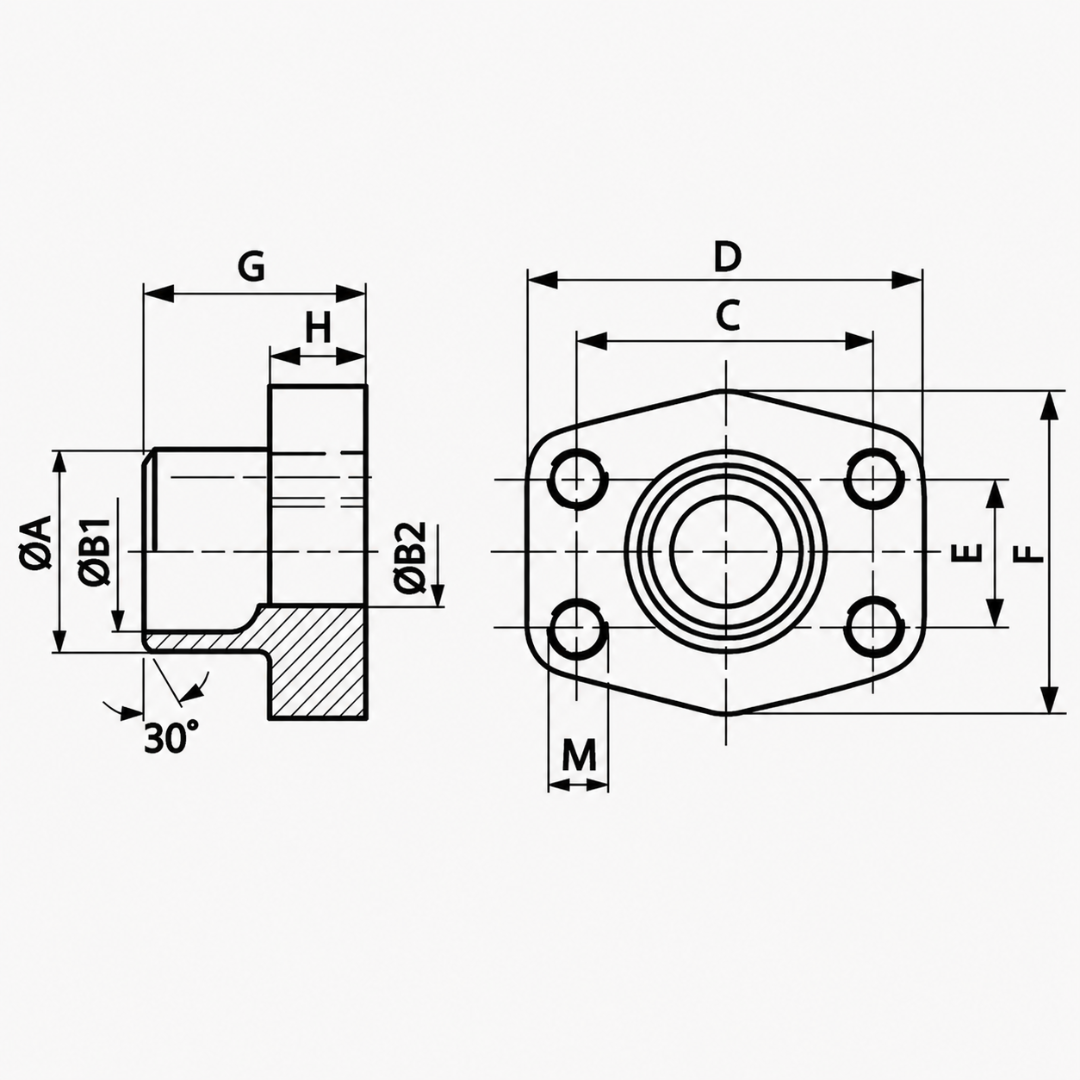

Код	Размер SAE	Труба	PB, бар	A, мм	B1, мм	B2, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	M metr.	Масса, кг
FL.S3.CF.WD.MET.SAE1/2.20	1/2″	20 × 3	350	20	14	14	38,1	54	17,5	46	35	16	M8	0,264
FL.S3.CF.WD.MET.SAE1/2.22	1/2″	22 × 3	350	22	16	13	38,1	54	17,5	46	35	16	M8	0,269
FL.S3.CF.WD.MET.SAE3/4.25	3/4″	25 × 3	350	25	19	19	47,6	65	22,2	50	36	18	M10	0,358
FL.S3.CF.WD.MET.SAE3/4.28	3/4″	28 × 3	350	28	21,5	19	47,6	65	22,2	50	36	18	M10	0,364
FL.S3.CF.WD.MET.SAE1.30	1″	30 × 4	320	30	22	22	52,4	70	26,2	55	38	18	M10	0,430
FL.S3.CF.WD.MET.SAE1.35	1″	35 × 4	320	35	27	25	52,4	70	26,2	55	38	18	M10	0,433
FL.S3.CF.WD.MET.SAE1-1/4.38	1 1/4″	38 × 4	280	38	30	30	58,7	79	30,2	68	41	21	M10	0,650
FL.S3.CF.WD.MET.SAE1-1/4.42	1 1/4″	42 × 3	280	43	36	31	58,7	79	30,2	68	41	21	M10	0,653
FL.S3.CF.WD.MET.SAE1-1/2.38	1 1/2″	38 × 4	210	38	30	30	69,9	93	35,7	78	44	25	M12	1,019
FL.S3.CF.WD.MET.SAE1-1/2.42	1 1/2″	42 × 3	210	42	36	36	69,9	93	35,7	78	44	25	M12	0,969
FL.S3.CF.WD.MET.SAE1-1/2.48	1 1/2″	48,3 × 4,5	210	49	38	38	69,9	93	35,7	78	44	25	M12	0,982
FL.S3.CF.WD.MET.SAE2.60	2″	60,3 × 5,6	210	61	49	49	77,8	102	42,9	90	45	25	M12	1,215
FL.S3.CF.WD.MET.SAE2-1/2.76	2 1/2″	76,1 × 7,1	175	77	62	62	88,9	114	50,8	105	50	25	M12	1,587
FL.S3.CF.WD.MET.SAE3.76	3″	76,1 × 7,1	160	77	62	62	106,4	134	61,9	125	51	26	M16	2,366
