Приварной контрфланец SAE 6000 PSI для метрической трубы

SAE 6000 PSI weld-on counter flange for metric tube

Тип	Приварной контрфланец SAE
Серия давления	6000 PSI
Исполнение	Прямое
Труба	Метрическая
Присоединение к трубе	Под приварку
Крепление	Внутренняя метрическая резьба под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная

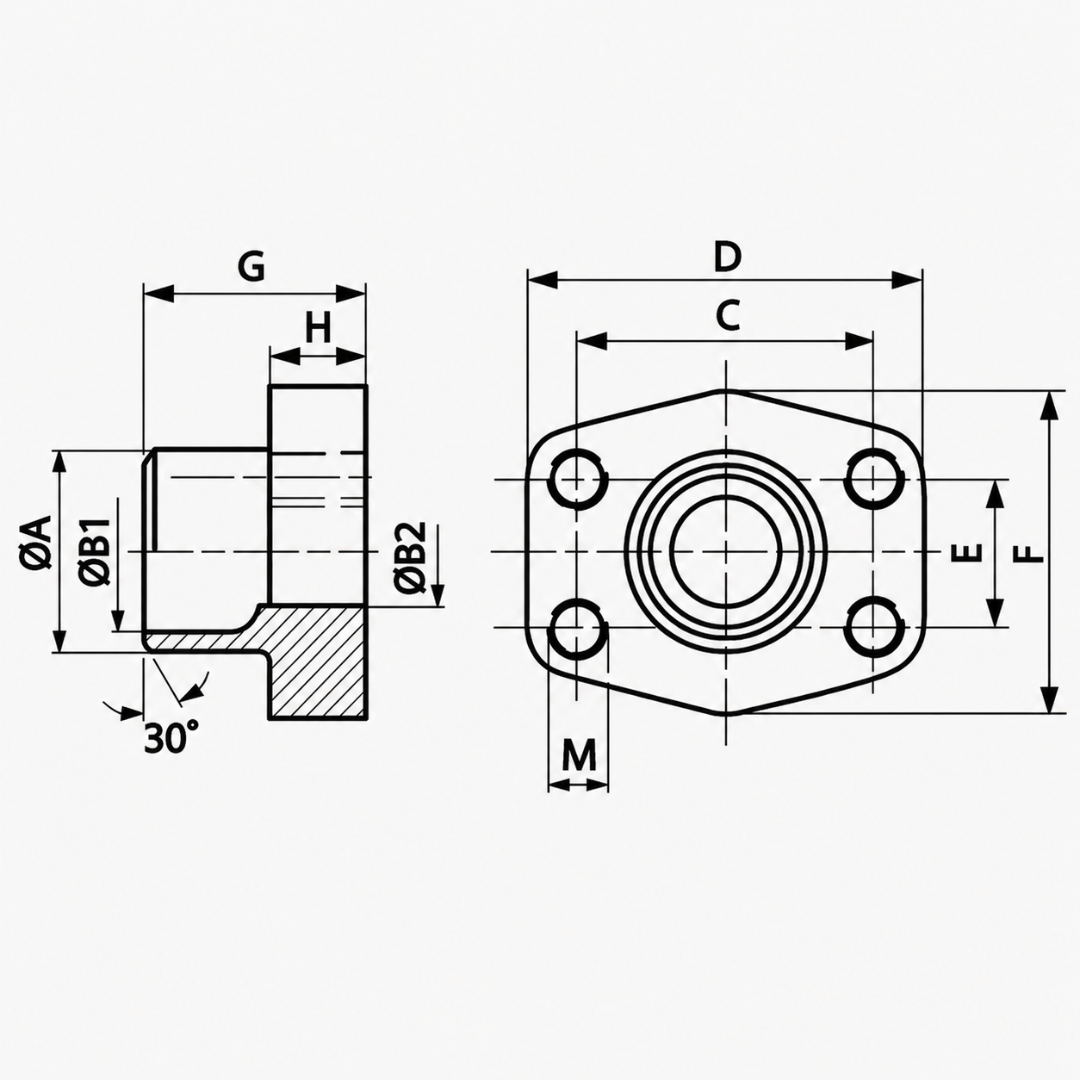

Код	Размер SAE	Труба	PB, бар	A, мм	B1, мм	B2, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	M metr.	Масса, кг
FL.S6.CF.WD.MET.SAE1/2.20	1/2″	20 × 3	420	20	14	14	40,5	54	18,2	46	34	16	M8	0,238
FL.S6.CF.WD.MET.SAE3/4.20	3/4″	20 × 3	420	20	14	14	50,8	71	23,8	55	35	21	M10	0,500
FL.S6.CF.WD.MET.SAE3/4.25	3/4″	25 × 4	420	25	17	17	50,8	71	23,8	55	35	21	M10	0,515
FL.S6.CF.WD.MET.SAE1.25	1″	25 × 4	420	25	17	17	57,2	81	27,8	65	42	25	M12	0,773
FL.S6.CF.WD.MET.SAE1.30	1″	30 × 4	420	30	22	22	57,2	81	27,8	65	42	25	M12	0,751
FL.S6.CF.WD.MET.SAE1-1/4.30	1 1/4″	30 × 4	420	30	22	22	66,7	95	31,8	78	44	25	M14	1,083
FL.S6.CF.WD.MET.SAE1-1/4.38	1 1/4″	38 × 6	420	38	26	26	66,7	95	31,8	78	44	25	M14	1,086
FL.S6.CF.WD.MET.SAE1-1/2.38	1 1/2″	38 × 6	420	38	26	26	79,4	112	36,5	94	56	28	M16	1,520
FL.S6.CF.WD.MET.SAE1-1/2.48	1 1/2″	48,3 × 8	420	49	32	32	79,4	112	36,5	94	56	28	M16	1,772
FL.S6.CF.WD.MET.SAE1-1/2.60	1 1/2″	60,3 × 10	420	61	40	38	79,4	112	36,5	94	56	28	M16	1,832
FL.S6.CF.WD.MET.SAE2.60	2″	60,3 × 10	420	61	40	40	96,8	134	44,5	114	65	33	M20	3,325
FL.S6.CF.WD.MET.SAE2.76	2″	76,1 × 12,5	420	76	48	48	96,8	134	44,5	114	80	33	M20	3,427
