Полуфланец SAE 3000 PSI

SAE split flange half, 3000 PSI series

Тип	Полуфланец SAE
Серия давления	3000 PSI
Конструкция	Прямая
Крепление	Отверстия под крепёжные болты
Стандарт	SAE J 518 / ISO 6162-1
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Комплект поставки	Только полуфланец

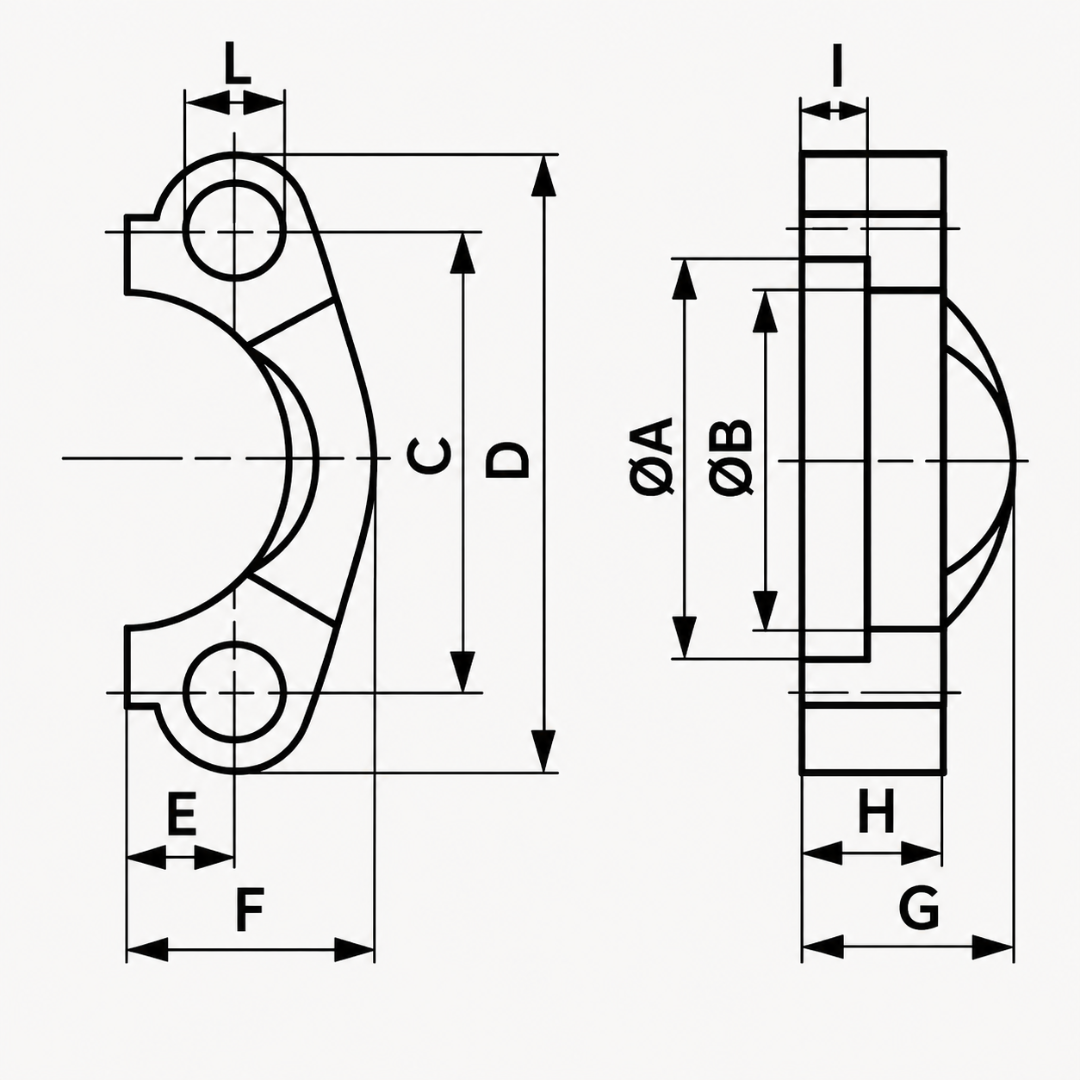

Код	Размер SAE	PB, бар	ØA, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S3.HALF.SAE1/2	1/2″	350	31	24,3	38,1	54	8,7	22,8	19	13	6,2	8,7	M8x25	0,068
FL.S3.HALF.SAE3/4	3/4″	350	38,9	32,1	47,6	65	11,1	25,9	22	14	6,2	10,7	M10x30	0,083
FL.S3.HALF.SAE1	1″	320	45,2	38,5	52,4	70	13,1	29,2	24	16	7,5	10,7	M10x30	0,106
FL.S3.HALF.SAE1-1/4	1 1/4″	280	51,6	43,7	58,7	79	15,1	36,3	22	16	7,5	12	M10x30	0,131
FL.S3.HALF.SAE1-1/4.L10,7	1 1/4″	280	51,6	43,7	58,7	79	15,1	36,3	22	16	7,5	10,7	M10x30	0,150
FL.S3.HALF.SAE1-1/4.L12,7	1 1/4″	280	51,6	43,7	58,7	79	15,1	36,3	22	16	7,5	12,7	M12x35	0,300
FL.S3.HALF.SAE1-1/2	1 1/2″	210	61,1	50,8	69,9	94	17,9	41,1	25	16	7,5	13,5	M12x35	0,202
FL.S3.HALF.SAE2	2″	210	72,2	62,7	77,8	102	21,4	48,2	26	16	9	13,5	M12x35	0,258
FL.S3.HALF.SAE2-1/2	2 1/2″	175	84,9	74,9	88,9	114	25,4	54,1	38	19	9	13,5	M12x40	0,359
FL.S3.HALF.SAE2-1/2.B76,6	2 1/2″	175	84,9	76,6	88,9	114	25,4	54,1	38	19	9	13,5	M12x40	0,410
FL.S3.HALF.SAE3	3″	160	102,4	90,9	106,4	135	31	65,3	41	22	9	17	M16x50	0,661
FL.S3.HALF.SAE3-1/2	3 1/2″	35	115,1	102,4	120,7	152	34,9	69,5	28	22	10,7	17	M16x50	0,635
FL.S3.HALF.SAE4	4″	35	127,8	115,1	130,2	162	38,9	76	35	25	10,7	17	M16x50	0,857
FL.S3.HALF.SAE5	5″	35	153,2	140,5	152,4	184	46	90	41	28	10,7	17	M16x55	1,207
