Фланец SAE 3000 PSI под приварку в раструб

SAE 3000 PSI socket weld flange

Тип	Фланец SAE Socket Weld
Серия давления	3000 PSI
Исполнение	Прямое
Присоединение	Под приварку в раструб
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная
Комплект поставки	Только фланец

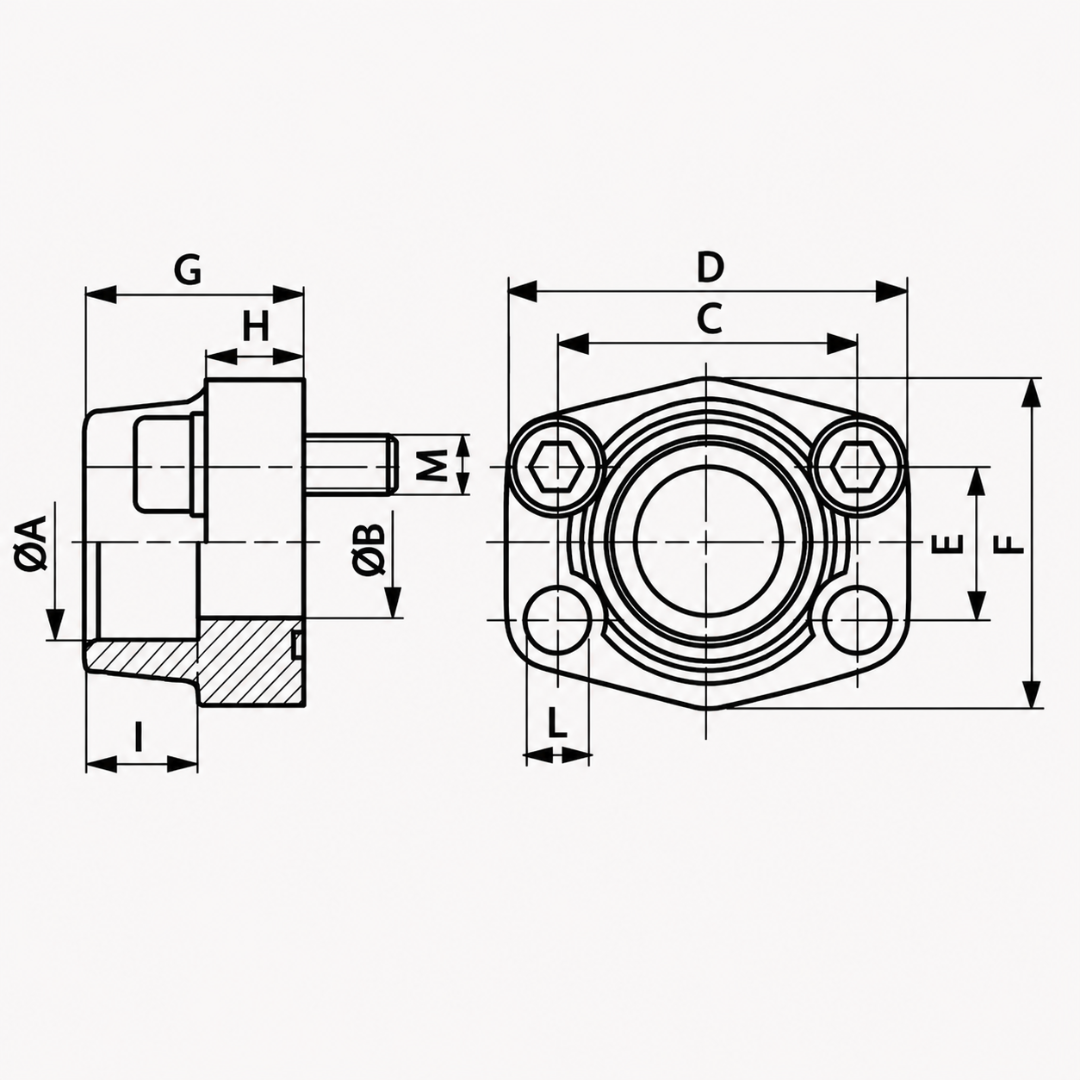

Код	Размер SAE	PB, бар	A, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S3.SW.SAE1/2	1/2″	350	21,6	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,247
FL.S3.SW.SAE1/2.A17	1/2″	350	17,5	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,280
FL.S3.SW.SAE1/2.A20	1/2″	350	20,3	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,272
FL.S3.SW.SAE3/4	3/4″	350	27,2	19	47,6	65	22,2	50	36	18	19	11	M10 × 35	0,390
FL.S3.SW.SAE3/4.A25	3/4″	350	25,3	19	47,6	65	22,2	50	36	18	19	11	M10 × 35	0,374
FL.S3.SW.SAE1	1″	320	34	25	52,4	70	26,2	55	38	18	19	11	M10 × 35	0,428
FL.S3.SW.SAE1.A30	1″	320	30,3	25	52,4	70	26,2	55	38	18	19	11	M10 × 35	0,472
FL.S3.SW.SAE1-1/4	1 1/4″	280	42,8	32	58,7	79	30,2	68	41	21	22	11,5	M10 × 40	0,638
FL.S3.SW.SAE1-1/4.A38	1 1/4″	280	38,3	32	58,7	79	30,2	68	41	21	22	11,5	M10 × 40	0,660
FL.S3.SW.SAE1-1/2	1 1/2″	210	48,6	38	69,9	93	35,7	78	45	25	24	13,5	M12 × 45	1,014
FL.S3.SW.SAE1-1/2.A50	1 1/2″	210	50,5	38	69,9	93	35,7	78	45	25	24	13,5	M12 × 45	0,972
FL.S3.SW.SAE2	2″	210	61	51	77,8	102	42,9	90	45	25	26	13,5	M12 × 45	1,169
FL.S3.SW.SAE2-1/2	2 1/2″	175	76,6	63	88,9	114	50,8	105	50	25	30	13,5	M12 × 45	1,457
FL.S3.SW.SAE3	3″	160	90,5	73	106,4	134	61,9	124	50	27	34	17,5	M16 × 50	2,054
FL.S3.SW.SAE3-1/2	3 1/2″	35	103	89	120,7	152	69,9	136	48	27	34	17,5	M16 × 50	2,400
FL.S3.SW.SAE4	4″	35	115,1	99	130,2	162	77,8	146	48	27	34	17,5	M16 × 50	2,850
