Фланец SAE 6000 PSI под приварку в раструб

SAE 6000 PSI socket weld flange

Тип	Фланец SAE Socket Weld
Серия давления	6000 PSI
Исполнение	Прямое
Присоединение	Под приварку в раструб
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная
Комплект поставки	Только фланец

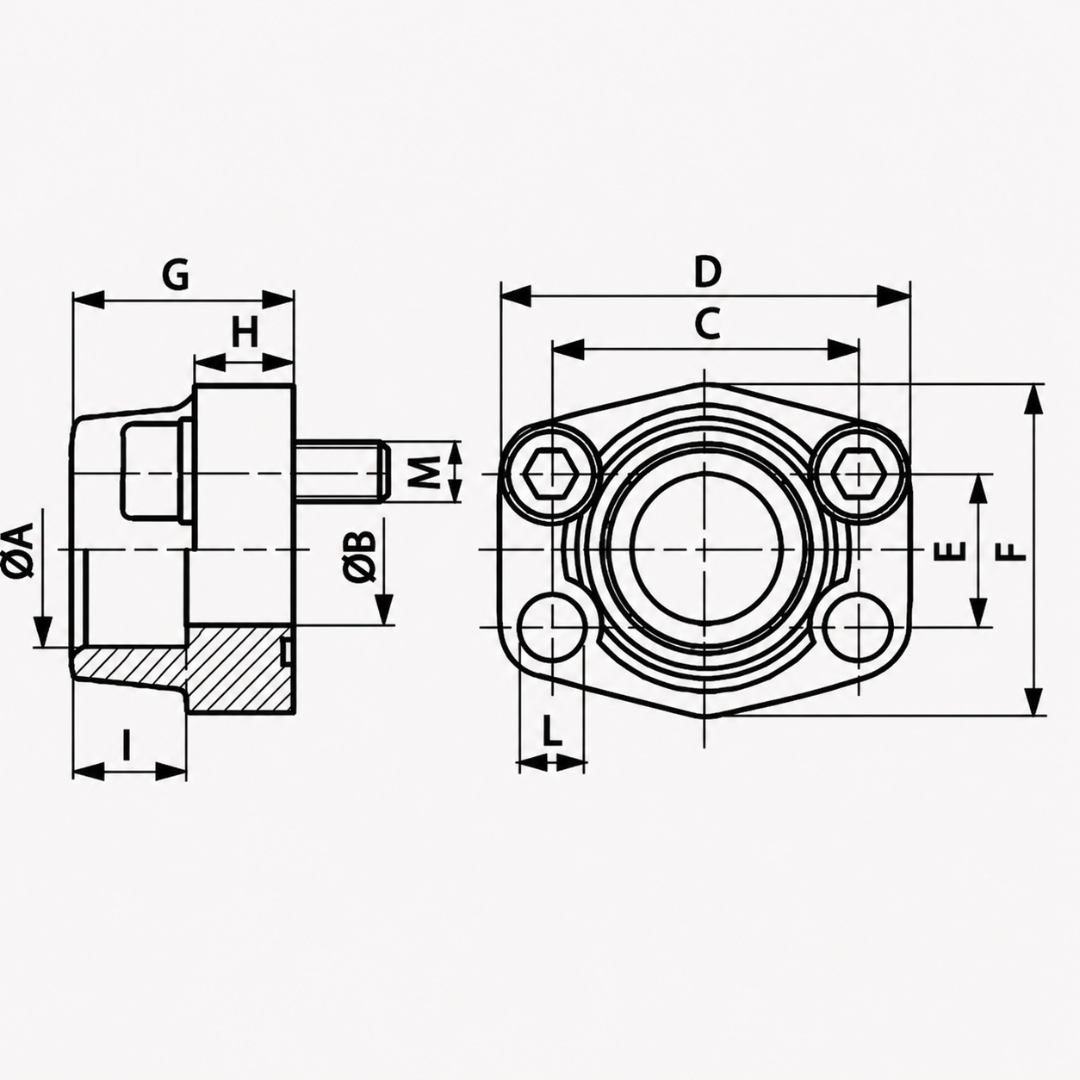

Код	Размер SAE	PB, бар	A, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S6.SW.SAE1/2	1/2″	420	21,6	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,260
FL.S6.SW.SAE1/2.A17	1/2″	420	17,5	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,290
FL.S6.SW.SAE1/2.A20	1/2″	420	20,3	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,260
FL.S6.SW.SAE3/4	3/4″	420	27,2	19	50,8	71	23,8	55	35	21	22	11	M10 × 35	0,500
FL.S6.SW.SAE3/4.A25	3/4″	420	25,3	19	50,8	71	23,8	55	35	21	22	11	M10 × 35	0,535
FL.S6.SW.SAE1	1″	420	34	25	57,2	81	27,8	65	42	25	22	13	M12 × 45	0,760
FL.S6.SW.SAE1.A30	1″	420	30,3	25	57,2	81	27,8	65	42	25	22	13	M12 × 45	0,816
FL.S6.SW.SAE1-1/4	1 1/4″	420	42,8	32	66,7	95	31,8	78	45	27	25	15	M14 × 45	1,116
FL.S6.SW.SAE1-1/4.A38	1 1/4″	420	38,3	32	66,7	95	31,8	78	45	27	25	15	M14 × 45	1,175
FL.S6.SW.SAE1-1/2	1 1/2″	420	48,6	38	79,4	112	36,5	94	50	30	28	17,5	M16 × 50	1,831
FL.S6.SW.SAE1-1/2.A50	1 1/2″	420	50,5	38	79,4	112	36,5	94	50	30	28	17,5	M16 × 55	1,767
FL.S6.SW.SAE2	2″	420	61	51	96,8	134	44,5	114	65	37	24	21	M20 × 70	3,224
