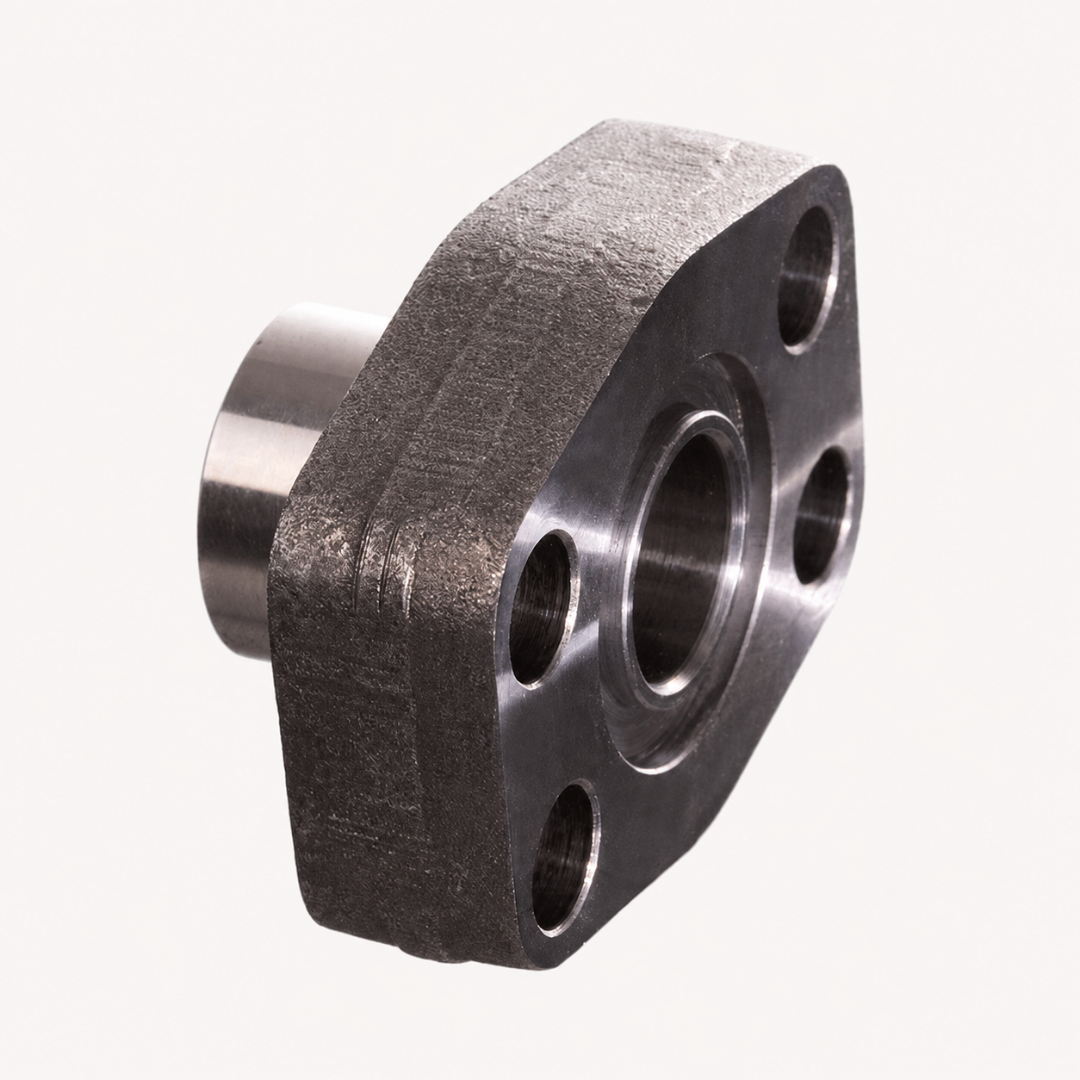

Приварной фланец SAE 3000 PSI для дюймовой трубы

SAE 3000 PSI weld-on flange for imperial tube

Тип	Приварной фланец SAE
Серия давления	3000 PSI
Исполнение	Прямое
Труба	Дюймовая
Присоединение к трубе	Под приварку
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная
Комплект поставки	Только фланец

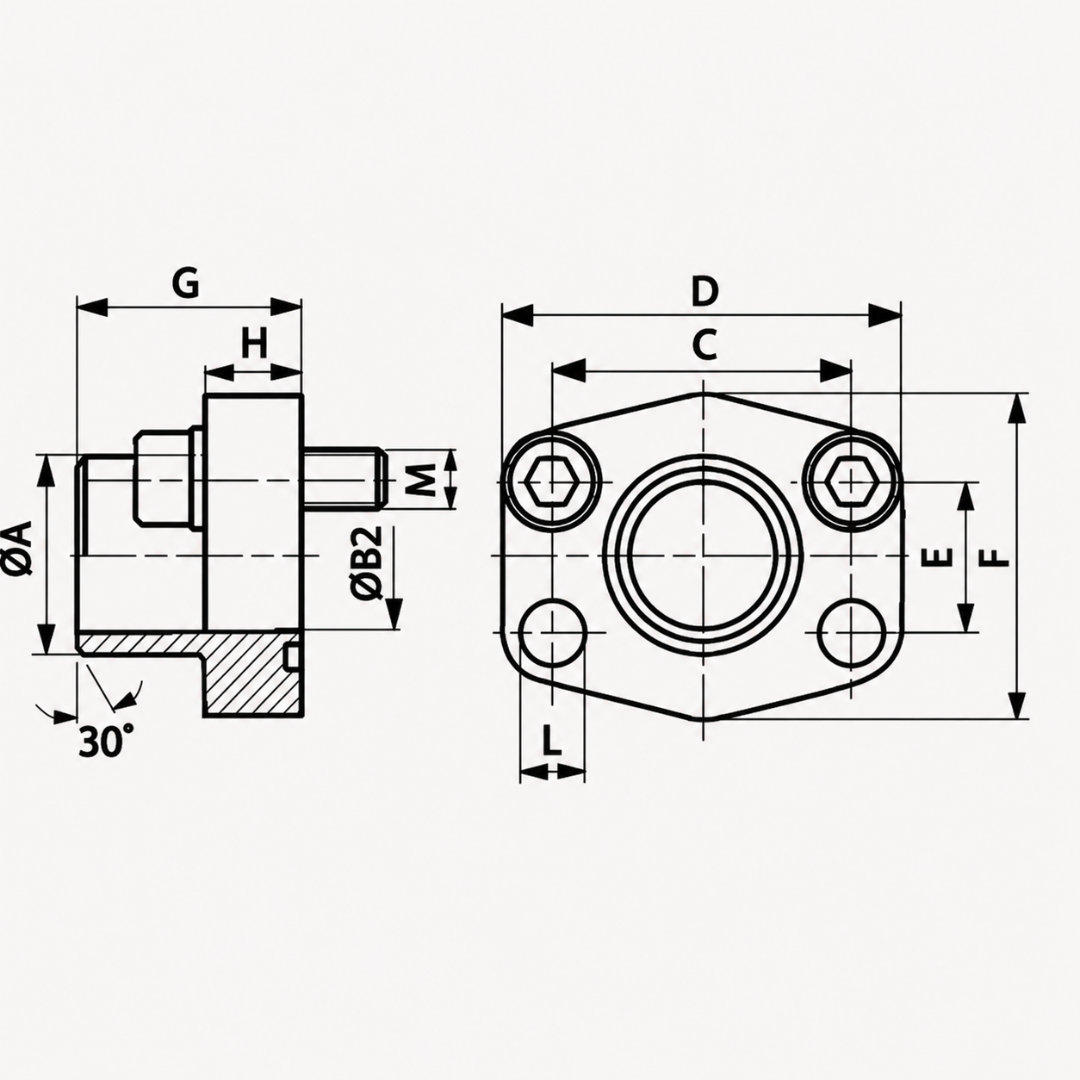

Код	Размер SAE	PB, бар	A, мм	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	L, мм	M metr.	Масса, кг
FL.S3.WD.IN.SAE1/2	1/2″	350	21,6	13	38,1	54	17,5	46	36	16	9	M8 × 30	0,280
FL.S3.WD.IN.SAE1/2.A17,5	1/2″	350	17,5	13	38,1	54	17,5	46	36	16	9	M8 × 30	0,280
FL.S3.WD.IN.SAE3/4	3/4″	350	28	19	47,6	65	22,2	50	36	18	11	M10 × 35	0,356
FL.S3.WD.IN.SAE1	1″	320	34	25	52,4	70	26,2	55	38	18	11	M10 × 35	0,405
FL.S3.WD.IN.SAE1-1/4	1 1/4″	280	42,8	32	58,7	79	30,2	68	41	21	11,5	M10 × 40	0,637
FL.S3.WD.IN.SAE1-1/2	1 1/2″	210	48,6	38	69,9	93	35,7	78	44	25	13,5	M12 × 45	0,964
FL.S3.WD.IN.SAE2	2″	210	61	51	77,8	102	42,9	90	45	25	13,5	M12 × 45	1,135
FL.S3.WD.IN.SAE2-1/2	2 1/2″	175	77	63	88,9	114	50,8	105	50	25	13,5	M12 × 45	1,517
FL.S3.WD.IN.SAE3	3″	160	92	73	106,4	134	61,9	124	50	27	17,5	M16 × 50	2,322
FL.S3.WD.IN.SAE3-1/2	3 1/2″	35	103	89	120,7	152	69,9	136	48	27	17,5	M16 × 50	2,591
FL.S3.WD.IN.SAE4	4″	35	115,1	99	130,2	162	77,8	146	48	27	17,5	M16 × 50	2,874
