Приварной фланец SAE 3000 PSI для метрической трубы

SAE 3000 PSI weld-on flange for metric tube

Тип	Приварной фланец SAE
Серия давления	3000 PSI
Исполнение	Прямое
Труба	Метрическая
Присоединение к трубе	Под приварку
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная
Комплект поставки	Только фланец

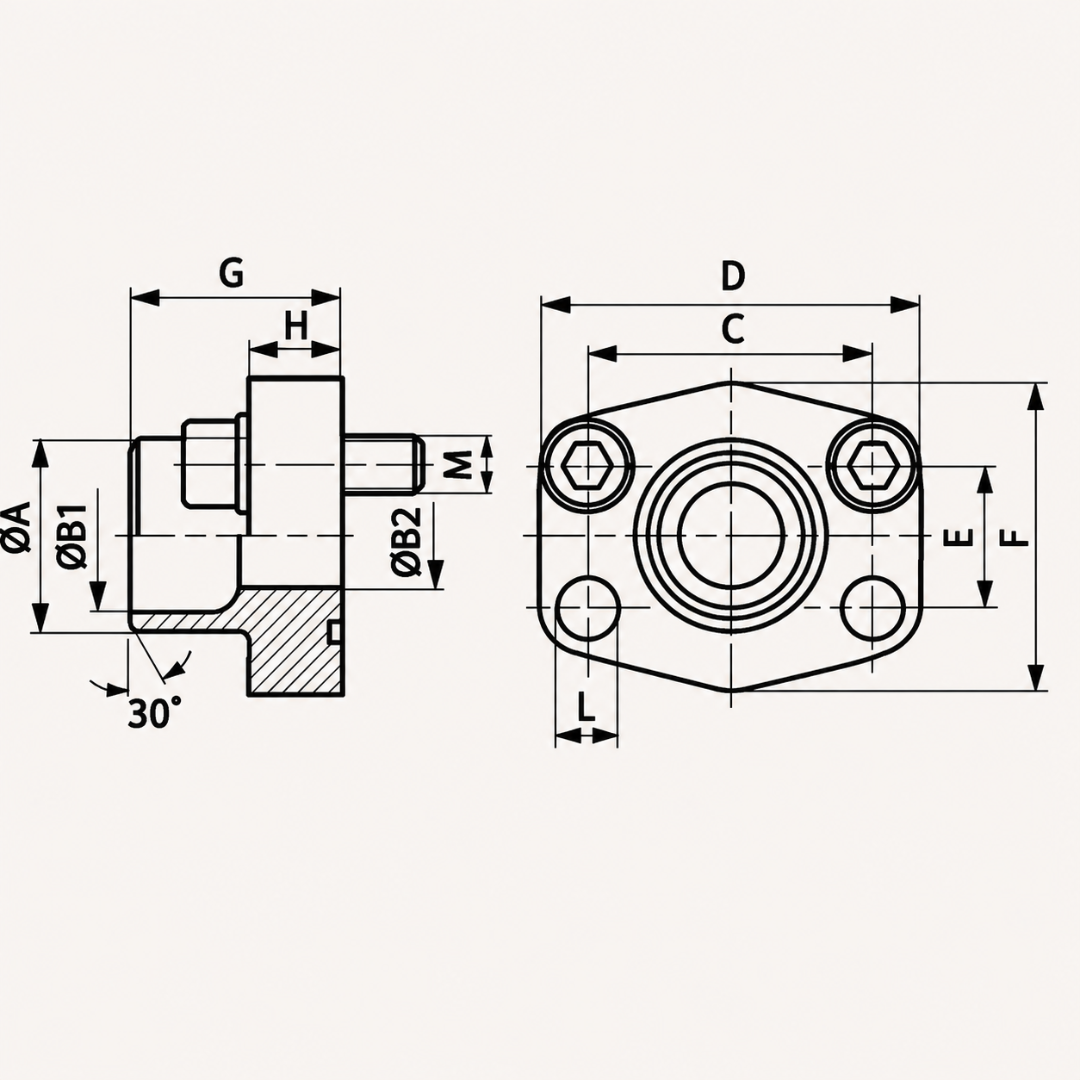

Код	Размер SAE	Труба	PB, бар	A, мм	B1, мм	B2, мм	C, мм	E, мм	G, мм	H, мм	L, мм	M metr.	Масса, кг
FL.S3.WD.MET.SAE1/2.20	1/2″	20 × 3	350	20	14	14	38,1	17,5	35	16	9	M8 × 30	0,280
FL.S3.WD.MET.SAE1/2.22	1/2″	22 × 3	350	22	16	13	38,1	17,5	35	16	9	M8 × 30	0,250
FL.S3.WD.MET.SAE3/4.25	3/4″	25 × 3	350	25	19	19	47,6	22,2	36	18	11	M10 × 35	0,338
FL.S3.WD.MET.SAE3/4.28	3/4″	28 × 3	350	28	21,5	19	47,6	22,2	36	18	11	M10 × 35	0,390
FL.S3.WD.MET.SAE1.30	1″	30 × 4	320	30	22	22	52,4	26,2	38	18	11	M10 × 35	0,404
FL.S3.WD.MET.SAE1.35	1″	35 × 4	320	35	27	25	52,4	26,2	38	18	11	M10 × 35	0,399
FL.S3.WD.MET.SAE1-1/4.38	1 1/4″	38 × 4	280	38	30	30	58,7	30,2	41	21	11,5	M10 × 40	0,611
FL.S3.WD.MET.SAE1-1/4.42	1 1/4″	42 × 3	280	43	36	31	58,7	30,2	41	21	11,5	M10 × 40	0,660
FL.S3.WD.MET.SAE1-1/2.38	1 1/2″	38 × 4	210	38	30	30	69,9	35,7	44	25	13,5	M12 × 45	1,050
FL.S3.WD.MET.SAE1-1/2.42	1 1/2″	42 × 3	210	42	36	36	69,9	35,7	44	25	13,5	M12 × 45	0,920
FL.S3.WD.MET.SAE1-1/2.48,3	1 1/2″	48,3 × 4,5	210	49	38	38	69,9	35,7	44	25	13,5	M12 × 45	0,924
FL.S3.WD.MET.SAE2.60	2″	60,3 × 5,6	210	61	49	49	77,8	42,9	45	25	13,5	M12 × 45	1,162
FL.S3.WD.MET.SAE2-1/2.76	2 1/2″	76,1 × 7,1	175	77	62	62	88,9	50,8	50	25	13,5	M12 × 45	1,525
FL.S3.WD.MET.SAE3.76	3″	76,1 × 7,1	160	77	62	62	106,4	61,9	51	26	17,5	M16 × 50	2,289
