Приварной фланец SAE 6000 PSI для метрической трубы

SAE 6000 PSI weld-on flange for metric tube

Тип	Приварной фланец SAE
Серия давления	6000 PSI
Исполнение	Прямое
Труба	Метрическая
Присоединение к трубе	Под приварку
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная, промасленная
Комплект поставки	Только фланец

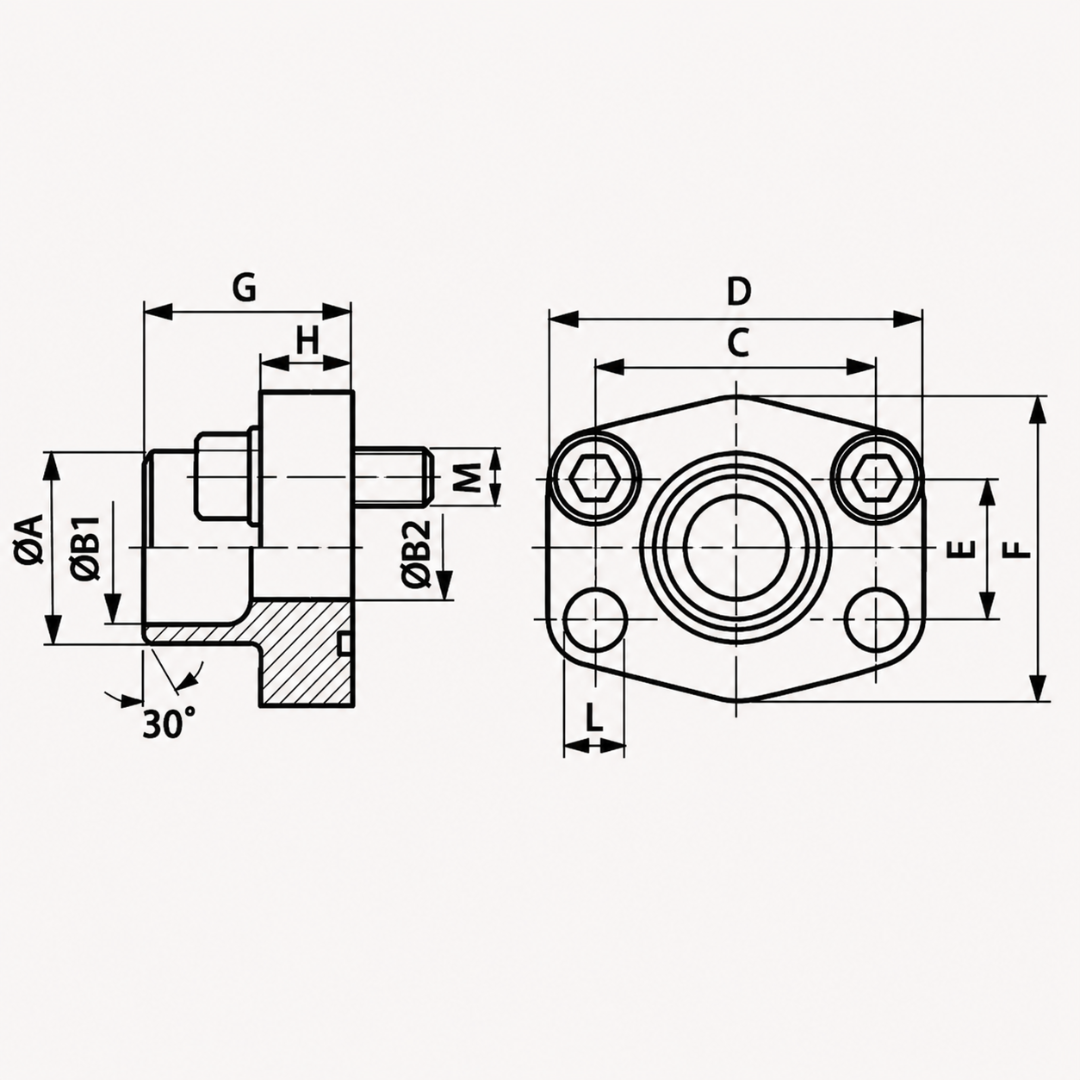

Код	Размер SAE	Труба	PB, бар	A, мм	B1, мм	B2, мм	C, мм	E, мм	G, мм	H, мм	L, мм	M metr.	Масса, кг
FL.S6.WD.MET.SAE1/2.20	1/2″	20 × 3	420	20	14	14	40,5	18,2	34	16	9	M8 × 30	0,290
FL.S6.WD.MET.SAE3/4.20	3/4″	20 × 3	420	20	14	14	50,8	23,8	35	21	11	M10 × 35	0,491
FL.S6.WD.MET.SAE3/4.25	3/4″	25 × 4	420	25	17	17	50,8	23,8	35	21	11	M10 × 35	0,489
FL.S6.WD.MET.SAE1.25	1″	25 × 4	420	25	17	17	57,2	27,8	42	25	13	M12 × 45	0,760
FL.S6.WD.MET.SAE1.30	1″	30 × 4	420	30	22	22	57,2	27,8	42	25	13	M12 × 45	0,800
FL.S6.WD.MET.SAE1-1/4.30	1 1/4″	30 × 4	420	30	22	22	66,7	31,8	44	25	15	M14 × 50	1,200
FL.S6.WD.MET.SAE1-1/4.38	1 1/4″	38 × 6	420	38	26	26	66,7	31,8	44	25	15	M14 × 50	1,046
FL.S6.WD.MET.SAE1-1/2.38	1 1/2″	38 × 6	420	38	26	26	79,4	36,5	56	28	17	M16 × 55	1,667
FL.S6.WD.MET.SAE1-1/2.48,3	1 1/2″	48,3 × 8	420	49	32	32	79,4	36,5	56	28	17	M16 × 55	1,697
FL.S6.WD.MET.SAE1-1/2.60	1 1/2″	60,3 × 10	420	61	40	38	79,4	36,5	56	27	17	M16 × 55	1,792
FL.S6.WD.MET.SAE2.60	2″	60,3 × 10	420	61	40	40	96,8	44,5	65	37	21	M20 × 70	3,164
FL.S6.WD.MET.SAE2.76	2″	76,1 × 12,5	420	76	50	48	96,8	44,5	80	33	21	M20 × 70	3,340
