Резьбовой фланец SAE 3000 PSI с внутренней резьбой BSPP

SAE 3000 PSI flange with BSPP female thread

Тип	Резьбовой фланец SAE
Серия давления	3000 PSI
Исполнение	Прямое
Присоединение	Внутренняя резьба BSPP
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная промасленная / гальваническое покрытие — переход на новое исполнение
Комплект поставки	Только фланец

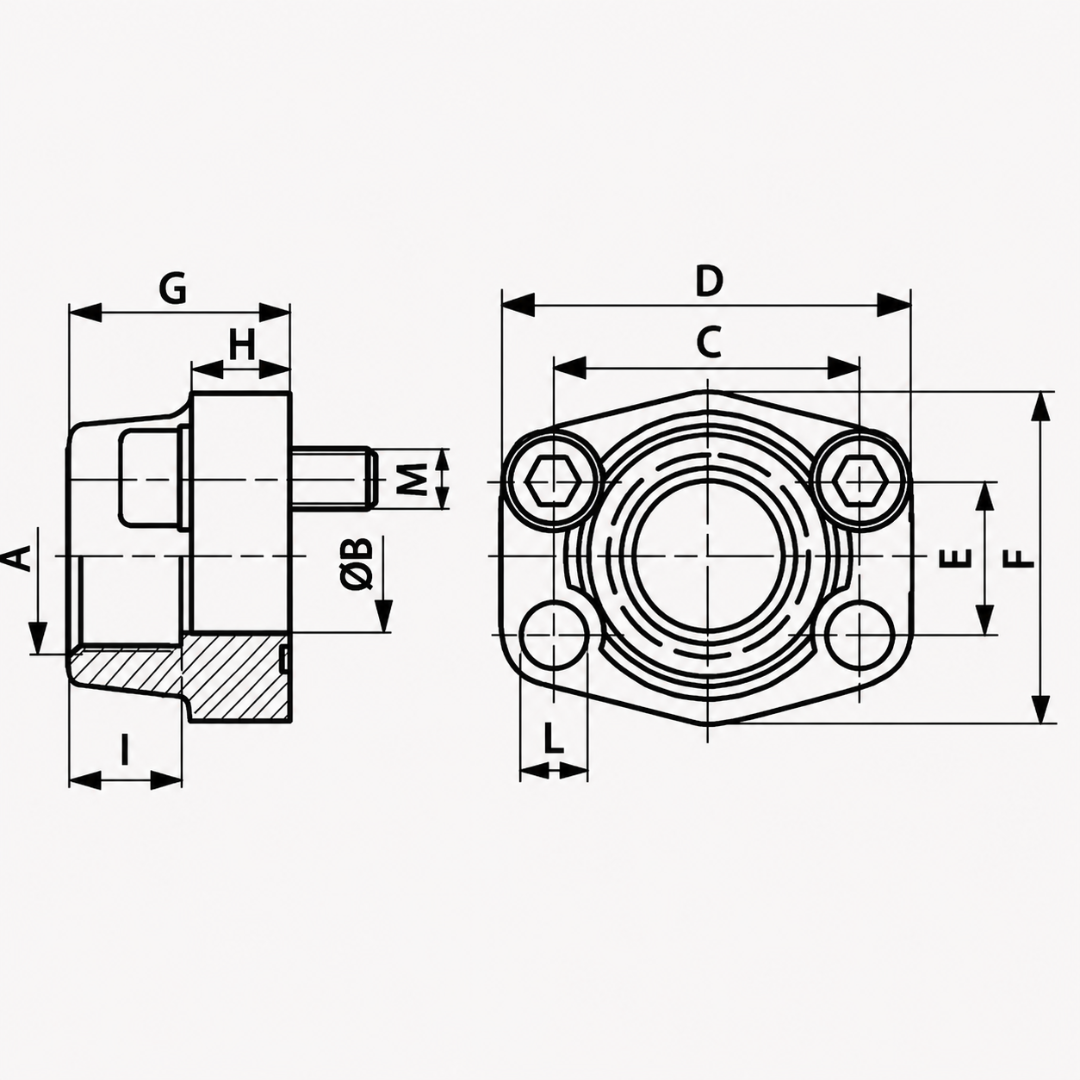

Код	Размер SAE	Резьба BSPP	PB, бар	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S3.FULL.BSP(F).SAE1/2.3/8	1/2″	G 3/8″ -19	350	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,28
FL.S3.FULL.BSP(F).SAE1/2.1/2	1/2″	G 1/2″ -14	350	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,269
FL.S3.FULL.BSP(F).SAE3/4.1/2	3/4″	G 1/2″ -14	350	13	47,6	65	22,2	50	36	18	19	11	M10 × 35	0,405
FL.S3.FULL.BSP(F).SAE3/4.3/4	3/4″	G 3/4″ -14	350	19	47,6	65	22,2	50	36	18	19	11	M10 × 35	0,372
FL.S3.FULL.BSP(F).SAE1.1/2	1″	G 1/2″ -14	320	13	52,4	70	26,2	55	38	18	22	11	M10 × 35	0,508
FL.S3.FULL.BSP(F).SAE1.3/4	1″	G 3/4″ -14	320	19	52,4	70	26,2	55	38	18	19	11	M10 × 35	0,529
FL.S3.FULL.BSP(F).SAE1.1	1″	G 1″ -11	320	25	52,4	70	26,2	55	38	18	22	11	M10 × 35	0,444
FL.S3.FULL.BSP(F).SAE1-1/4.3/4	1 1/4″	G 3/4″ -14	280	19	58,7	79	30,2	68	41	21	22	11,5	M10 × 40	0,833
FL.S3.FULL.BSP(F).SAE1-1/4.1.M10	1 1/4″	G 1″ -11	280	25	58,7	81	30,2	65	42	25	22	11,5	M10 × 40	0,796
FL.S3.FULL.BSP(F).SAE1-1/4.1.M12	1 1/4″	G 1″ -11	280	25	58,7	81	30,2	65	42	25	22	13	M12 × 40	0,783
FL.S3.FULL.BSP(F).SAE1-1/4.1-1/4.M10	1 1/4″	G 1 1/4″ -11	280	32	58,7	79	30,2	68	41	21	22	11,5	M10 × 40	0,635
FL.S3.FULL.BSP(F).SAE1-1/4.1-1/4.M12	1 1/4″	G 1 1/4″ -11	280	32	58,7	79	30,2	68	41	21	22	13	M12 × 40	0,611
FL.S3.FULL.BSP(F).SAE1-1/2.3/4	1 1/2″	G 3/4″ -14	210	19	69,9	93	35,7	78	45	25	24	13,5	M12 × 45	1,34
FL.S3.FULL.BSP(F).SAE1-1/2.1	1 1/2″	G 1″ -11	210	25	69,9	93	35,7	78	45	25	24	13,5	M12 × 45	1,24
FL.S3.FULL.BSP(F).SAE1-1/2.1-1/4	1 1/2″	G 1 1/4″ -11	210	32	69,9	95	35,7	78	45	27	24	13,5	M12 × 45	1,161
FL.S3.FULL.BSP(F).SAE1-1/2.1-1/2	1 1/2″	G 1 1/2″ -11	210	38	69,9	93	35,7	78	45	25	24	13,5	M12 × 45	1,019
FL.S3.FULL.BSP(F).SAE2.1	2″	G 1″ -11	210	25	77,8	102	42,9	90	45	25	22	13,5	M12 × 45	1,692
FL.S3.FULL.BSP(F).SAE2.1-1/4	2″	G 1 1/4″ -11	210	32	77,8	102	42,9	90	45	25	24	13,5	M12 × 45	1,528
FL.S3.FULL.BSP(F).SAE2.1-1/2	2″	G 1 1/2″ -11	210	38	77,8	102	42,9	90	45	25	26	13,5	M12 × 45	1,517
FL.S3.FULL.BSP(F).SAE2.2	2″	G 2″ -11	210	51	77,8	102	42,9	90	45	25	30	13,5	M12 × 45	1,191
FL.S3.FULL.BSP(F).SAE2-1/2.1-1/2	2 1/2″	G 1 1/2″ -11	175	38	88,9	114	50,8	105	50	25	—	13,5	M12 × 45	2,422
FL.S3.FULL.BSP(F).SAE2-1/2.2	2 1/2″	G 2″ -11	175	51	88,9	114	50,8	105	50	25	30	13,5	M12 × 45	2,051
FL.S3.FULL.BSP(F).SAE2-1/2.2-1/2	2 1/2″	G 2 1/2″ -11	175	63	88,9	114	50,8	105	50	25	30	13,5	M12 × 45	1,488
FL.S3.FULL.BSP(F).SAE3.2-1/2	3″	G 2 1/2″ -11	160	63	106,4	134	61,9	124	50	27	30	17,5	M16 × 50	2,623
FL.S3.FULL.BSP(F).SAE3.3	3″	G 3″ -11	160	73	106,4	134	61,9	124	50	27	34	17,5	M16 × 50	2,169
FL.S3.FULL.BSP(F).SAE3-1/2.3	3 1/2″	G 3″ -11	35	73	120,7	152	69,9	136	48	27	34	17,5	M16 × 50	2,5
FL.S3.FULL.BSP(F).SAE3-1/2.3-1/2	3 1/2″	G 3 1/2″ -11	35	89	120,7	152	69,9	136	48	27	34	17,5	M16 × 50	2,4
FL.S3.FULL.BSP(F).SAE4.3-1/2	4″	G 3 1/2″ -11	35	89	130,2	162	77,8	146	48	27	34	17,5	M16 × 50	3
FL.S3.FULL.BSP(F).SAE4.4	4″	G 4″ -11	35	99	130,2	162	77,8	146	48	27	34	17,5	M16 × 50	2,85
