Резьбовой фланец SAE 3000 PSI с внутренней резьбой NPT

SAE 3000 PSI flange with NPT female thread

Тип	Резьбовой фланец SAE
Серия давления	3000 PSI
Исполнение	Прямое
Присоединение	Внутренняя резьба NPT
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная промасленная / гальваническое покрытие — переход на новое исполнение
Комплект поставки	Только фланец

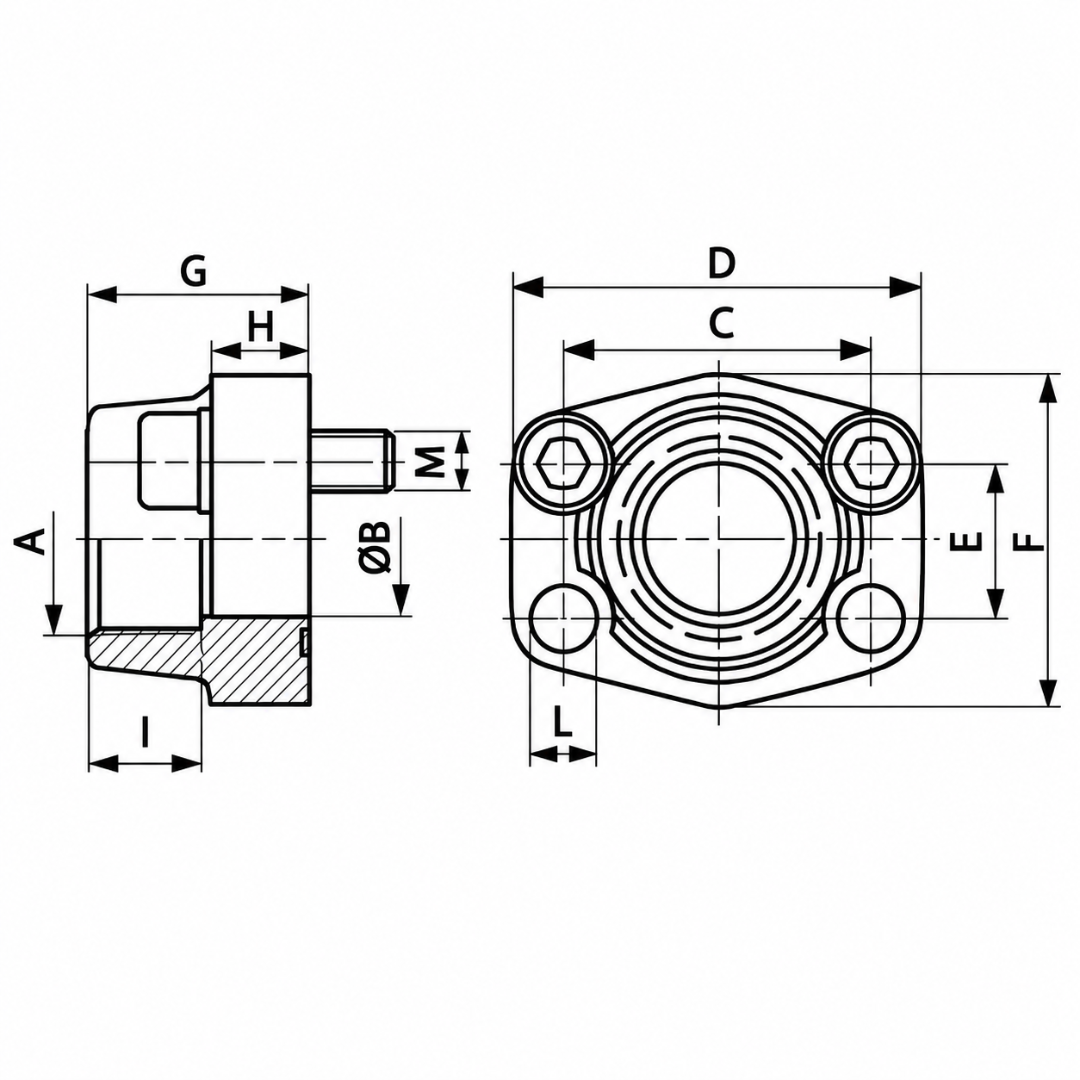

Код	Размер SAE	Резьба NPT	PB, бар	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S3.FULL.NPT(F).SAE1/2.1/2	1/2″	NPT 1/2″ -14	350	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,25
FL.S3.FULL.NPT(F).SAE1/2.3/8	1/2″	NPT 3/8″ -18	350	13	38,1	54	17,5	46	36	16	19	9	M8 × 30	0,28
FL.S3.FULL.NPT(F).SAE3/4.1/2	3/4″	NPT 1/2″ -14	350	13	47,6	65	22,2	50	36	18	19	11	M10 × 35	0,42
FL.S3.FULL.NPT(F).SAE3/4.3/4	3/4″	NPT 3/4″ -14	350	19	47,6	65	22,2	50	36	18	19	11	M10 × 35	0,39
FL.S3.FULL.NPT(F).SAE1.3/4	1″	NPT 3/4″ -14	320	19	52,4	70	26,2	55	35	21	19	11	M10 × 35	0,49
FL.S3.FULL.NPT(F).SAE1.1	1″	NPT 1″ -11.5	320	25	52,4	70	26,2	55	38	18	22	11	M10 × 35	0,451
FL.S3.FULL.NPT(F).SAE1-1/4.1	1 1/4″	NPT 1″ -11.5	280	25	58,7	81	30,2	65	42	25	22	11,5	M10 × 40	0,75
FL.S3.FULL.NPT(F).SAE1-1/4.1-1/4	1 1/4″	NPT 1 1/4″ -11.5	280	32	58,7	79	30,2	68	41	21	22	11,5	M10 × 40	0,66
FL.S3.FULL.NPT(F).SAE1-1/2.1-1/4	1 1/2″	NPT 1 1/4″ -11.5	210	32	69,9	95	35,7	78	45	27	24	13,5	M12 × 45	1,1
FL.S3.FULL.NPT(F).SAE1-1/2.1-1/2	1 1/2″	NPT 1 1/2″ -11.5	210	38	69,9	93	35,7	78	45	25	24	13,5	M12 × 45	1,018
FL.S3.FULL.NPT(F).SAE2.1-1/2	2″	NPT 1 1/2″ -11.5	210	38	77,8	102	42,9	90	45	25	26	13,5	M12 × 45	1,549
FL.S3.FULL.NPT(F).SAE2.2	2″	NPT 2″ -11.5	210	51	77,8	102	42,9	90	45	25	30	13,5	M12 × 45	1,19
FL.S3.FULL.NPT(F).SAE2-1/2.2-1/2	2 1/2″	NPT 2 1/2″ -8	175	63	88,9	114	50,8	105	50	25	30	13,5	M12 × 45	1,4
FL.S3.FULL.NPT(F).SAE3	3″	NPT 3″ -8	160	73	106,4	134	61,9	124	50	27	34	17,5	M16 × 50	2,15
FL.S3.FULL.NPT(F).SAE3-1/2	3 1/2″	NPT 3 1/2″ -8	35	89	120,7	152	69,9	136	48	27	34	17,5	M16 × 50	2,4
FL.S3.FULL.NPT(F).SAE4	4″	NPT 4″ -8	35	99	130,2	162	77,8	146	48	27	34	17,5	M16 × 50	2,85
