Резьбовой фланец SAE 3000 PSI с внутренней резьбой UN/UNF

SAE 3000 PSI flange with UN/UNF female thread

Тип	Резьбовой фланец SAE
Серия давления	3000 PSI
Исполнение	Прямое
Присоединение	Внутренняя резьба UN/UNF
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Комплект поставки	Только фланец

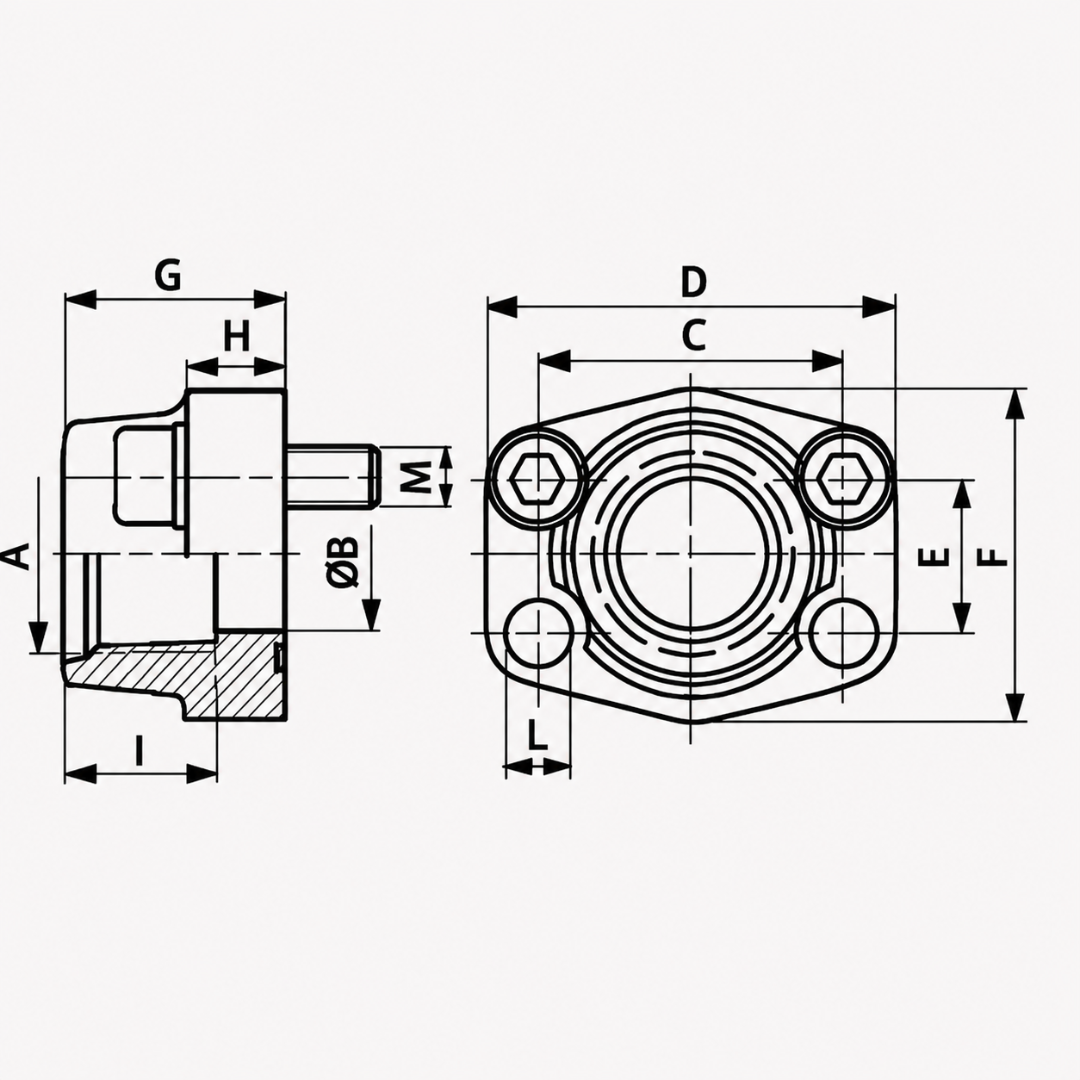

Код	Размер SAE	Резьба UN/UNF	PB, бар	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	Масса, кг
FL.S3.FULL.UN(F).SAE1/2	1/2″	UNF 3/4″ -16	350	13	38,1	54	17,5	46	36	16	17	9	0,25
FL.S3.FULL.UN(F).SAE3/4	3/4″	UN 1 1/16″ -12	350	19	47,6	65	22,3	50	36	18	23	11	0,39
FL.S3.FULL.UN(F).SAE1	1″	UN 1 5/16″ -12	320	25	52,4	70	26,2	55	38	18	23	11	0,46
FL.S3.FULL.UN(F).SAE1-1/4	1 1/4″	UN 1 5/8″ -12	280	32	58,7	79	30,2	68	41	21	23	11,5	0,66
FL.S3.FULL.UN(F).SAE1-1/2	1 1/2″	UN 1 7/8″ -12	210	38	69,9	93	35,7	78	45	25	23	13,5	1,05
