Резьбовой фланец SAE 6000 PSI с внутренней резьбой BSPP

SAE 6000 PSI flange with BSPP female thread

Тип	Резьбовой фланец SAE
Серия давления	6000 PSI
Исполнение	Прямое
Присоединение	Внутренняя резьба BSPP
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Поверхность	Чёрная промасленная / гальваническое покрытие — переход на новое исполнение
Комплект поставки	Только фланец

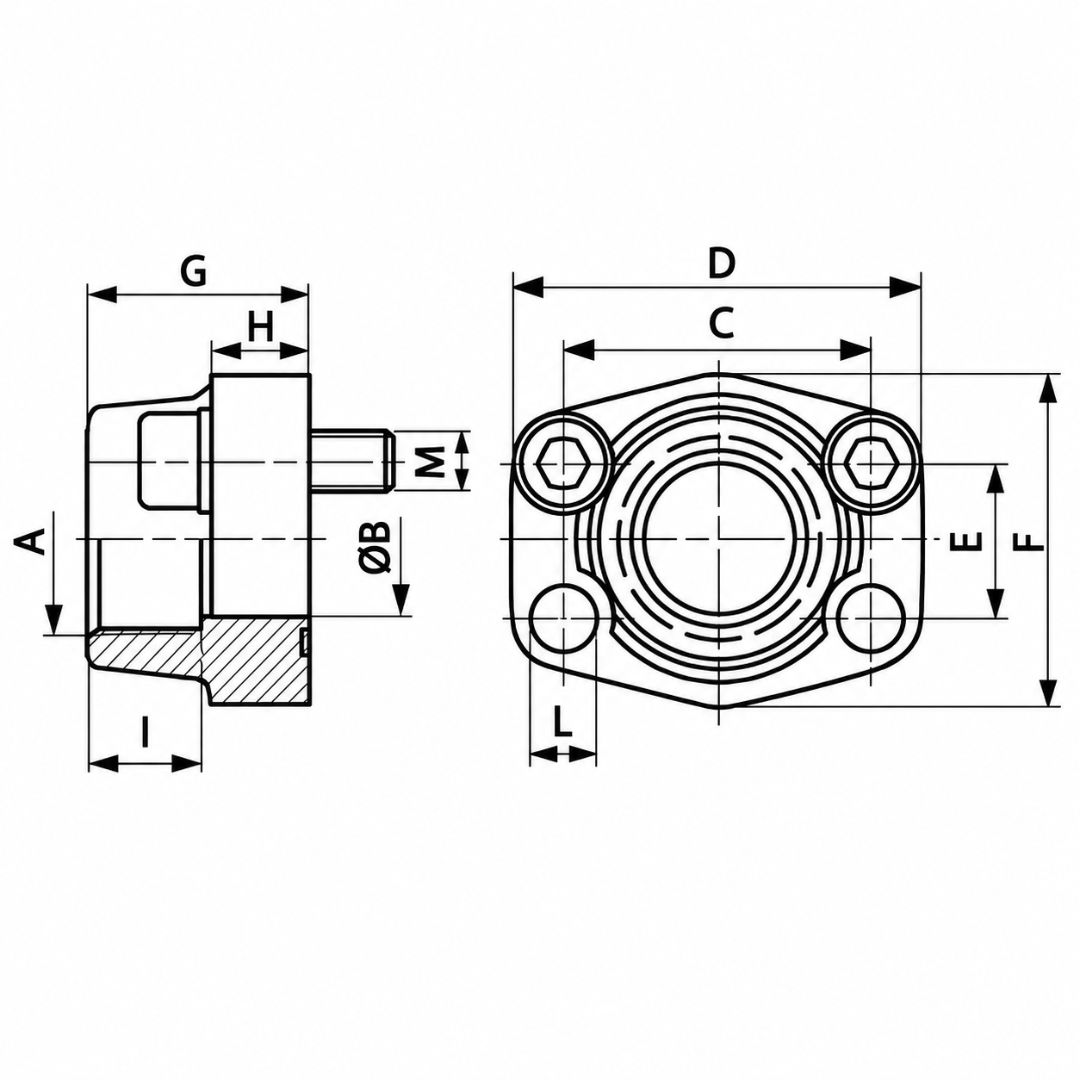

Код	Размер SAE	Резьба BSPP	PB, бар	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S6.FULL.BSP(F).SAE1/2.1/2	1/2″	G 1/2″ -14	420	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,273
FL.S6.FULL.BSP(F).SAE1/2.3/8	1/2″	G 3/8″ -19	420	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,291
FL.S6.FULL.BSP(F).SAE3/4.1/2	3/4″	G 1/2″ -14	420	13	50,8	71	23,8	55	35	21	22	11	M10 × 35	0,558
FL.S6.FULL.BSP(F).SAE3/4.3/4	3/4″	G 3/4″ -14	420	19	50,8	71	23,8	55	35	21	22	11	M10 × 35	0,532
FL.S6.FULL.BSP(F).SAE1.3/4	1″	G 3/4″ -14	420	19	57,2	81	27,8	65	42	25	24	13	M12 × 45	0,844
FL.S6.FULL.BSP(F).SAE1.1	1″	G 1″ -11	420	25	57,2	81	27,8	65	42	25	24	13	M12 × 45	0,778
FL.S6.FULL.BSP(F).SAE1-1/4.1	1 1/4″	G 1″ -11	420	25	66,7	95	31,8	78	45	27	25	15	M14 × 45	1,196
FL.S6.FULL.BSP(F).SAE1-1/4.1-1/4	1 1/4″	G 1 1/4″ -11	420	32	66,7	95	31,8	78	45	27	25	15	M14 × 45	1,133
FL.S6.FULL.BSP(F).SAE1-1/2.1-1/4	1 1/2″	G 1 1/4″ -11	420	32	79,4	112	36,5	94	50	30	28	17,5	M16 × 55	1,849
FL.S6.FULL.BSP(F).SAE1-1/2.1-1/2	1 1/2″	G 1 1/2″ -11	420	38	79,4	112	36,5	94	50	30	28	17,5	M16 × 55	1,798
FL.S6.FULL.BSP(F).SAE2.1-1/2	2″	G 1 1/2″ -11	420	38	96,8	134	44,5	114	65	37	30	21	M20 × 70	3,761
FL.S6.FULL.BSP(F).SAE2.2	2″	G 2″ -11	420	51	96,8	134	44,5	114	65	37	30	21	M20 × 70	3,225
