Резьбовой фланец SAE 6000 PSI с внутренней резьбой NPT

SAE 6000 PSI flange with NPT female thread

Тип	Резьбовой фланец SAE
Серия давления	6000 PSI
Исполнение	Прямое
Присоединение	Внутренняя резьба NPT
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162-2
Материал	Сталь
Поверхность	Чёрная промасленная / гальваническое покрытие — переход на новое исполнение
Комплект поставки	Только фланец

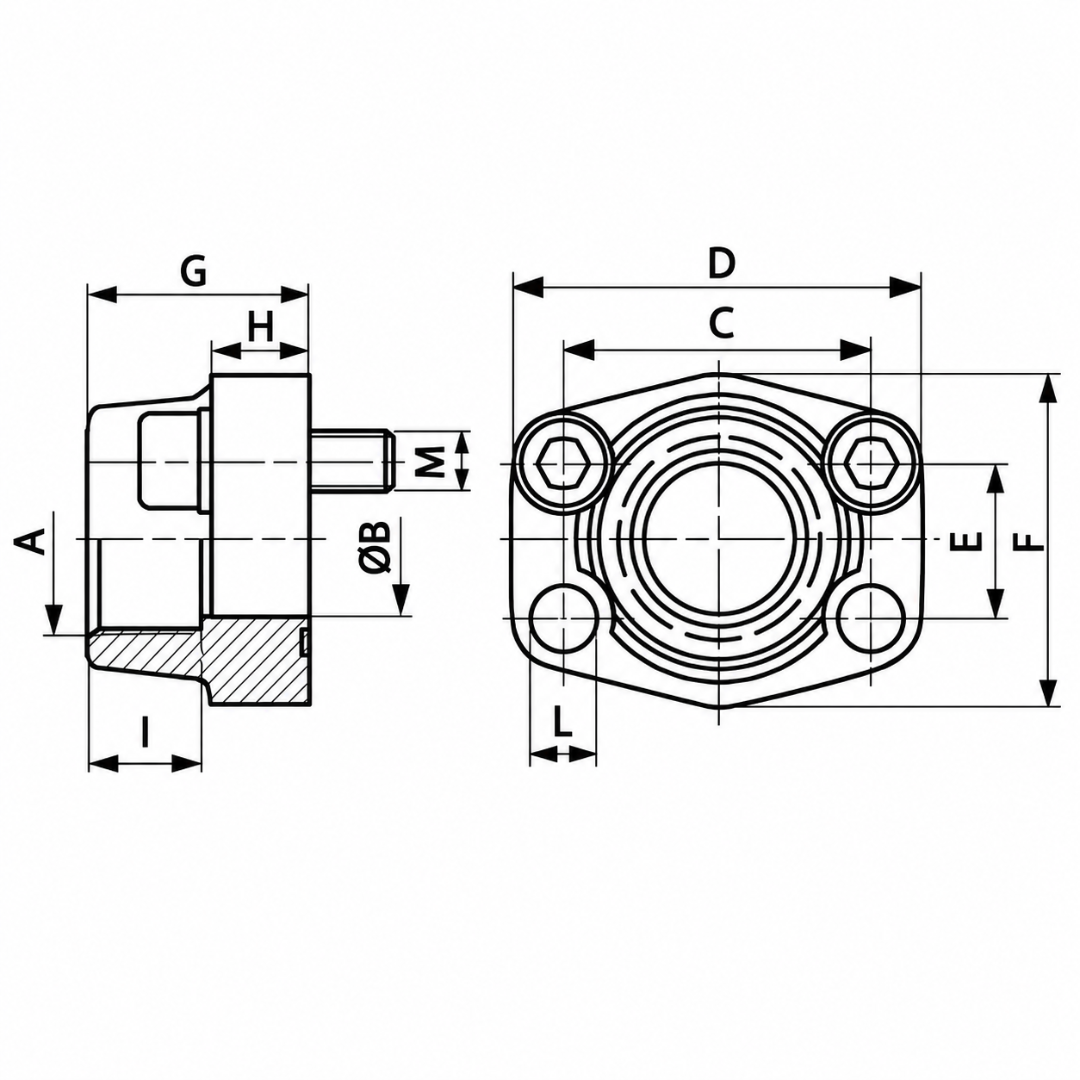

Код	Размер SAE	Резьба NPT	PB, бар	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S6.FULL.NPT(F).SAE1/2	1/2″	NPT 1/2″ -14	420	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,260
FL.S6.FULL.NPT(F).SAE1/2.3/8	1/2″	NPT 3/8″ -18	420	13	40,5	54	18,2	46	36	16	19	9	M8 × 30	0,290
FL.S6.FULL.NPT(F).SAE3/4	3/4″	NPT 3/4″ -14	420	19	50,8	71	23,8	55	35	21	22	11	M10 × 35	0,535
FL.S6.FULL.NPT(F).SAE3/4.1/2	3/4″	NPT 1/2″ -14	420	13	50,8	71	23,8	55	35	21	22	11	M10 × 35	0,550
FL.S6.FULL.NPT(F).SAE1	1″	NPT 1″ -11.5	420	25	57,2	81	27,8	65	42	25	24	13	M12 × 45	0,760
FL.S6.FULL.NPT(F).SAE1.3/4	1″	NPT 3/4″ -14	420	19	57,2	81	27,8	65	42	25	24	13	M12 × 45	0,800
FL.S6.FULL.NPT(F).SAE1-1/4	1 1/4″	NPT 1 1/4″ -11.5	420	32	66,7	95	31,8	78	45	27	25	15	M14 × 45	1,200
FL.S6.FULL.NPT(F).SAE1-1/4.1	1 1/4″	NPT 1″ -11.5	420	25	66,7	95	31,8	78	45	27	25	15	M14 × 45	1,300
FL.S6.FULL.NPT(F).SAE1-1/2	1 1/2″	NPT 1 1/2″ -11.5	420	38	79,4	112	36,5	94	50	30	28	17	M16 × 55	1,909
FL.S6.FULL.NPT(F).SAE1-1/2.1-1/4	1 1/2″	NPT 1 1/4″ -11.5	420	32	79,4	112	36,5	94	50	30	28	17	M16 × 55	1,750
FL.S6.FULL.NPT(F).SAE2	2″	NPT 2″ -11.5	420	51	96,8	134	44,5	114	65	37	30	21	M20 × 70	3,287
FL.S6.FULL.NPT(F).SAE2.1-1/2	2″	NPT 1 1/2″ -11.5	420	38	96,8	134	44,5	114	65	37	30	21	M20 × 70	2,550
