Резьбовой фланец SAE 6000 PSI с внутренней резьбой UN/UNF

SAE 6000 PSI flange with UN/UNF female thread

Тип	Резьбовой фланец SAE
Серия давления	6000 PSI
Исполнение	Прямое
Присоединение	Внутренняя резьба UN/UNF
Крепление	Отверстия под крепёжные винты
Стандарт	SAE J 518 C / ISO 6162
Материал	Сталь
Комплект поставки	Только фланец

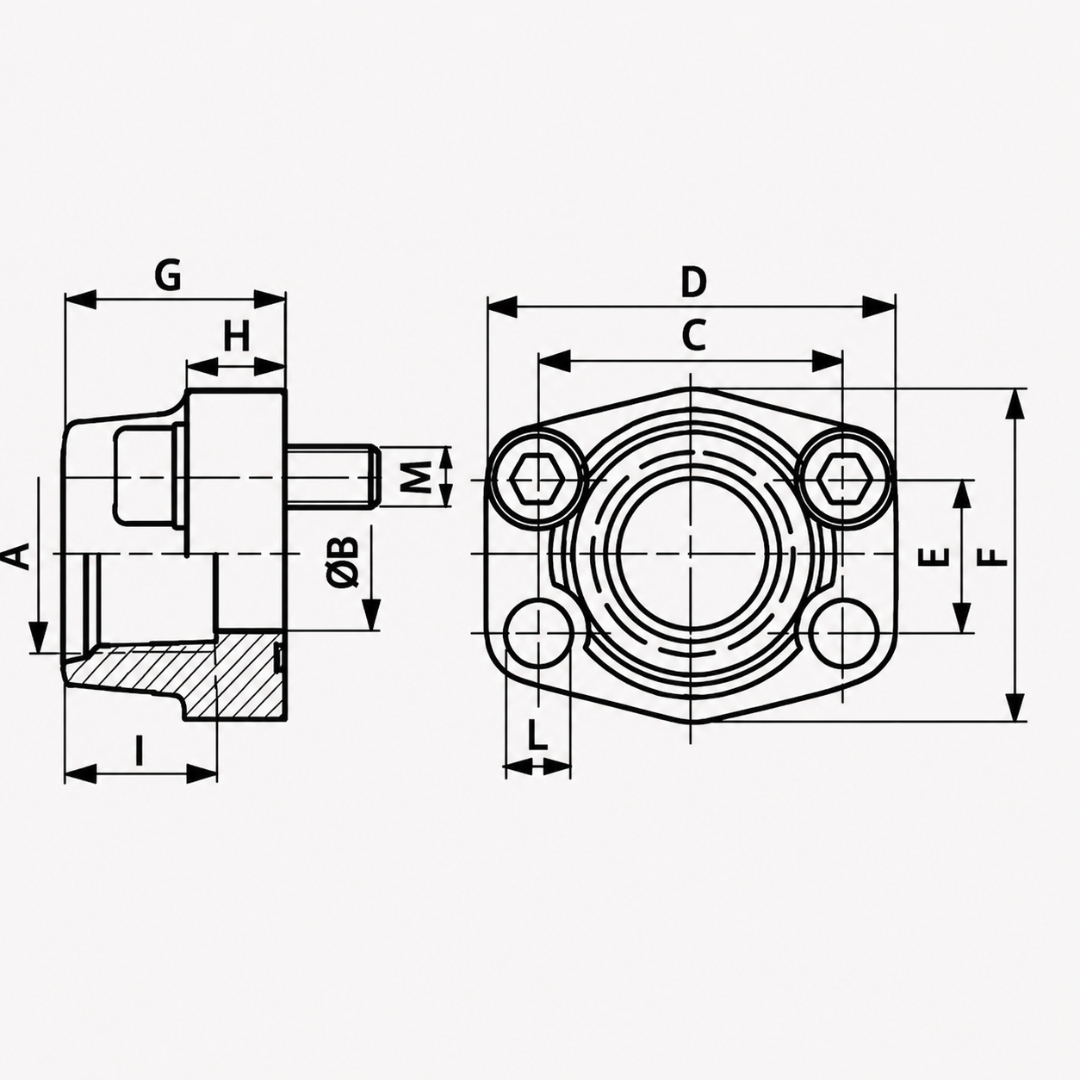

Код	Размер SAE	Резьба UN/UNF	PB, бар	ØB, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	L, мм	M metr.	Масса, кг
FL.S6.FULL.UN(F).SAE1/2	1/2″	UNF 3/4″ -16	420	13	40,5	54	18,2	46	36	16	17	9	M8 × 30	0,26
FL.S6.FULL.UN(F).SAE3/4	3/4″	UN 1 1/16″ -12	420	19	50,8	71	23,8	55	35	21	23	11	M10 × 35	0,50
FL.S6.FULL.UN(F).SAE1	1″	UN 1 5/16″ -12	420	25	57,2	81	27,8	65	42	25	23	13	M12 × 45	0,76
FL.S6.FULL.UN(F).SAE1-1/4	1 1/4″	UN 1 5/8″ -12	420	32	66,7	95	31,8	78	45	27	23	—	M14 × 50	1,20
FL.S6.FULL.UN(F).SAE1-1/2	1 1/2″	UN 1 7/8″ -12	420	38	79,4	112	36,5	94	50	30	23	17	M16 × 50	1,65
