Насосный фланец, 4 отверстия, прямой, наружная метрическая резьба 24°

Straight 4-hole pump flange, metric male thread 24°

Тип	Насосный фланец
Исполнение	4-отверсточное
Конструкция	Прямая
Присоединение	Наружная метрическая резьба, конус 24°
Серия трубного присоединения	Лёгкая L / тяжёлая S
Норма	ISO 8434-1
Материал	Сталь A105
Покрытие	Гальваническое
Комплект поставки	Фланец, метрический комплект крепежа и уплотнительное кольцо O-ring

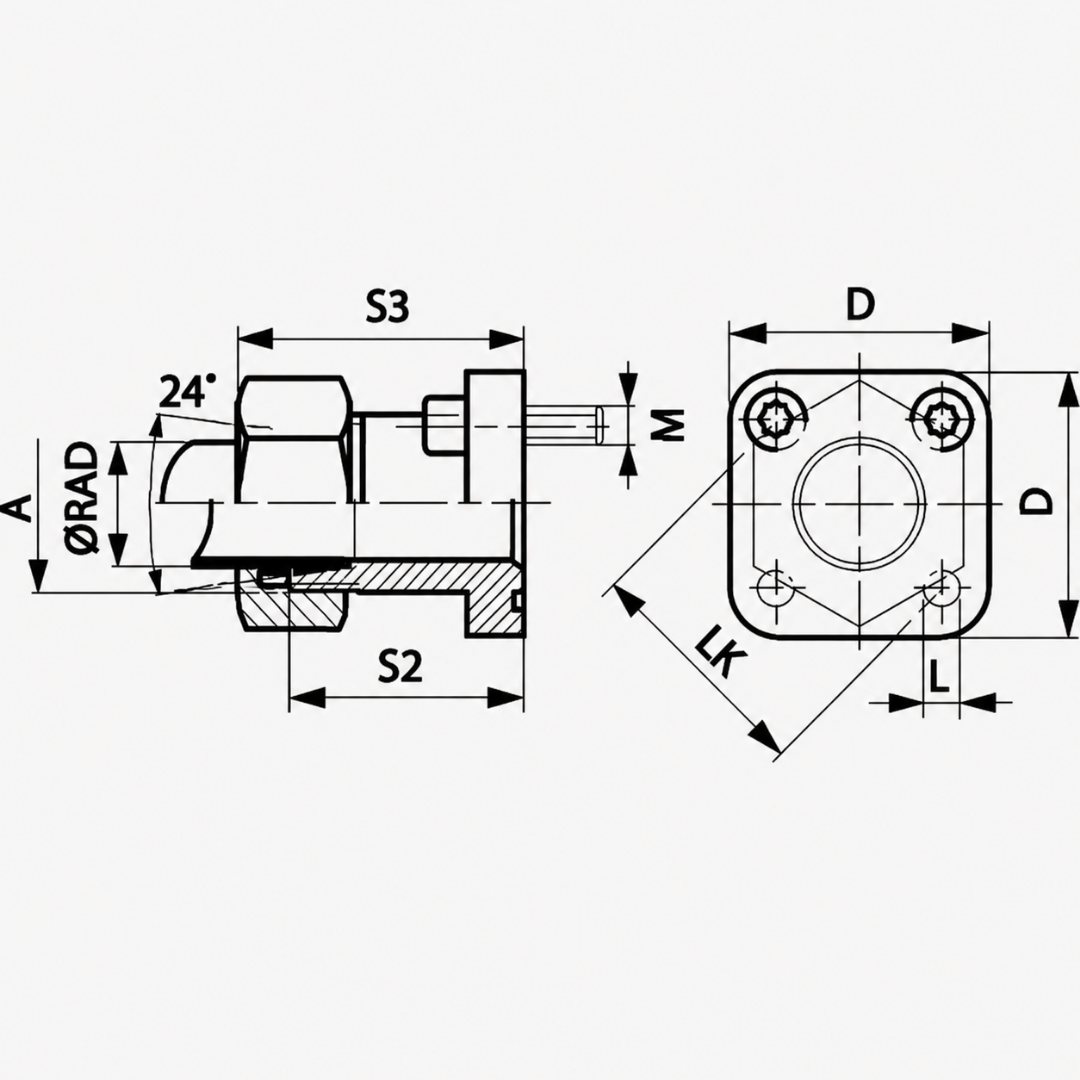

Код	LK, мм	Ø трубы, мм	Серия	Резьба A	PB, бар	ØB, мм	D, мм	L, мм	S2, мм	S3, мм	O-ring	Крепёж
FL.PUMP.4H.DIN.LK35.10L	35	10	L	M16 × 1,5	315	11	39	6,4	23	39	20,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK35.12L	35	12	L	M18 × 1,5	315	11	39	6,4	23	39	20,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK35.15L	35	15	L	M22 × 1,5	250	12	39	6,4	23	38	20,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK40.15L	40	15	L	M22 × 1,5	100	13	42	6,4	27,5	43	26,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK40.18L	40	18	L	M26 × 1,5	100	16	42	6,4	27,5	44	26,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK40.22L	40	22	L	M30 × 2	100	20	42	6,4	27,5	44,5	26,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK40.28L	40	28	L	M36 × 2	100	20	42	6,4	34,5	44,5	26,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK35.16S	35	16	S	M24 × 1,5	315	12	39	6,4	21,5	39,5	20,0 × 2,5	4 × M6 × 22
FL.PUMP.4H.DIN.LK55.20S	55	20	S	M30 × 2	250	14	55	8,4	29,5	51	32,0 × 2,5	4 × M8 × 25
