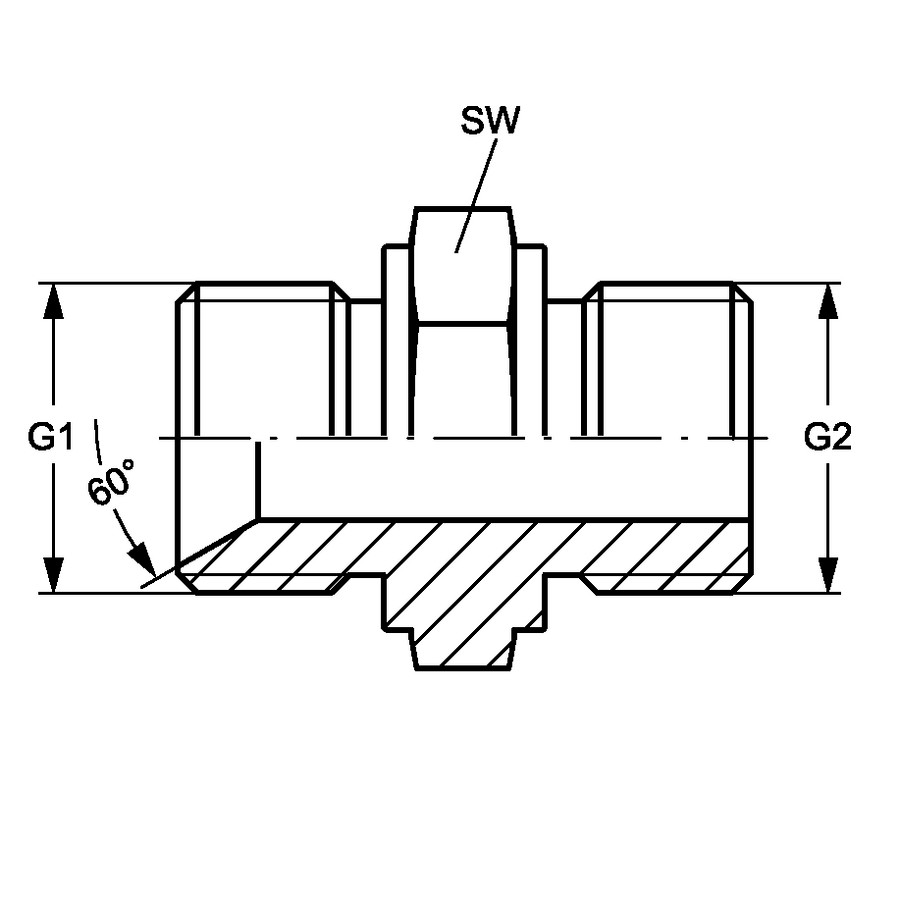

Прямой переходник, метрический штуцер — штуцер BSP

Защита поверхности: Гальваническое покрытие Конструкция: прямые Материал: Сталь Модель: Ввертный штуцер Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Внутренний конус 60° Форма уплотнения 2: Форма А

Code	G1	G2	L1	SW	i1	i2	Ø d1	Ø d2
AD.MET(M)14x1,5.BSP(M)1/4	M 14 x 1.5	G 1/4" -19	28	19	10	11	6	4,7
AD.MET(M)16x1,5.BSP(M)1/4	M 16 x 1.5	G 1/4" -19	29	19	11	11	8	4,7
AD.MET(M)16x1,5.BSP(M)3/8	M 16 x 1.5	G 3/8" -19	31,5	22	11	12	7	7
AD.MET(M)18x1,5.BSP(M)3/8	M 18 x 1.5	G 3/8" -19	31,5	22	11	12	10	7,9
AD.MET(M)18x1,5.BSP(M)1/2	M 18 x 1.5	G 1/2" -14	37	27	11	14	10	10
AD.MET(M)22x1,5.BSP(M)1/2	M 22 x 1.5	G 1/2" -14	38	27	12	14	11,1	11,1
AD.MET(M)22x1,5.BSP(M)3/4	M 22 x 1.5	G 3/4" -14	40	32	12	16	12	16,7
AD.MET(M)26x1,5.BSP(M)1/2	M 26 x 1.5	G 1/2" -14	38	27	12	14	15	11,1
AD.MET(M)26x1,5.BSP(M)3/4	M 26 x 1.5	G 3/4" -14	40	32	12	16	15	15
AD.MET(M)30x1,5.BSP(M)3/4	M 30 x 1.5	G 3/4" -14	42	32	14	16	19	16,7
AD.MET(M)30x1,5.BSP(M)1	M 30 x 1.5	G 1" -11	46,5	41	14	19	19	22,2
AD.MET(M)38x1,5.BSP(M)1	M 38 x 1.5	G 1" -11	46,5	41	14	19	25	22,2
AD.MET(M)45x1,5.BSP(M)1-1/4	M 45 x 1.5	G 1.1/4" -11	51	50	16	28,6	32	28,6
AD.MET(M)52x1,5.BSP(M)1-1/2	M 52 x 1.5	G 1.1/2" -11	53	55	16	22	39	33,3
AD.MET(M)65x2.BSP(M)2	M 65 x 2	G 2" -11	63,5	70	17	25	46	46
AD.MET(M)78x2.BSP(M)2-1/2	M 78 x 2	G 2.1/2" -11	64,5	85	17	26	58	58
