Метрическая – BSP60 Каталог
329
330

*Внешний вид изделия может отличаться от изображения

Открыть PDF

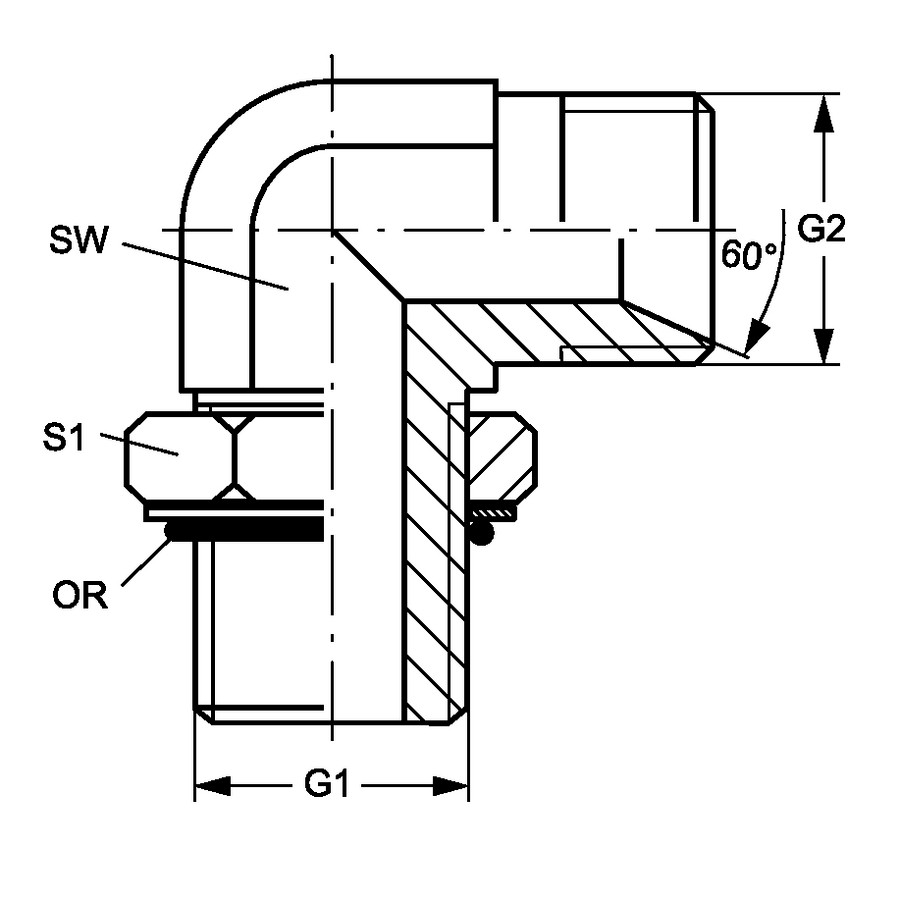

Угловой переходник 90°, метрический штуцер с OR — штуцер BSP60

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-6 Норма соединения 2: ISO 6149-3 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Внутренний конус 60°
Code OR G1 G2 S1 SW
AD.90.MET(M)10x1.BSP60(M)1/8.OR 8.00 x 1.50 M 10 x 1 G 1/8" -28 14 11
AD.90.MET(M)12x1,5.BSP60(M)1/8.OR 9.30 x 2.40 M 12 x 1.5 G 1/8" -28 14 18
AD.90.MET(M)12x1,5.BSP60(M)1/4.OR 9.30 x 2.40 M 12 x 1.5 G 1/4" -19 17 14
AD.90.MET(M)14x1,5.BSP60(M)1/4.OR 11.30 x 2.40 M 14 x 1.5 G 1/4" -19 19 17
AD.90.MET(M)14x1,5.BSP60(M)3/8.OR 11.30 x 2.40 M 14 x 1.5 G 3/8" -19 19 24
AD.90.MET(M)16x1,5.BSP60(M)1/4.OR 13.30 x 2.40 M 16 x 1.5 G 1/4" -19 20 17
AD.90.MET(M)16x1,5.BSP60(M)3/8.OR 13.30 x 2.40 M 16 x 1.5 G 3/8" -19 20 17
AD.90.MET(M)18x1,5.BSP60(M)3/8.OR 15.30 x 2.40 M 18 x 1.5 G 3/8" -19 24 19
AD.90.MET(M)18x1,5.BSP60(M)1/2.OR 15.30 x 2.40 M 18 x 1.5 G 1/2" -14 24 19
AD.90.MET(M)20x1,5.BSP60(M)1/2.OR 17.30 x 2.40 M 20 x 1.5 G 1/2" -14 27 19
AD.90.MET(M)22x1,5.BSP60(M)1/2.OR 19.30 x 2.40 M 22 x 1.5 G 1/2" -14 27 19
AD.90.MET(M)22x1,5.BSP60(M)3/4.OR 19.30 x 2.40 M 22 x 1.5 G 3/4" -14 27 27
AD.90.MET(M)33x2.BSP60(M)1.OR 29.74 x 2.95 M 33 x 2 G 1" -11 41 33
AD.90.MET(M)42x2.BSP60(M)1-1/4.OR 38.00 x 3.00 M 42 x 2 G 1.1/4" -11 50 41
AD.90.MET(M)48x2.BSP60(M)1-1/2.OR 44.00 x 3.00 M 48 x 2 G 1.1/2" -11 55 48
