BSP – BSPT Каталог
389
390

*Внешний вид изделия может отличаться от изображения

Открыть PDF

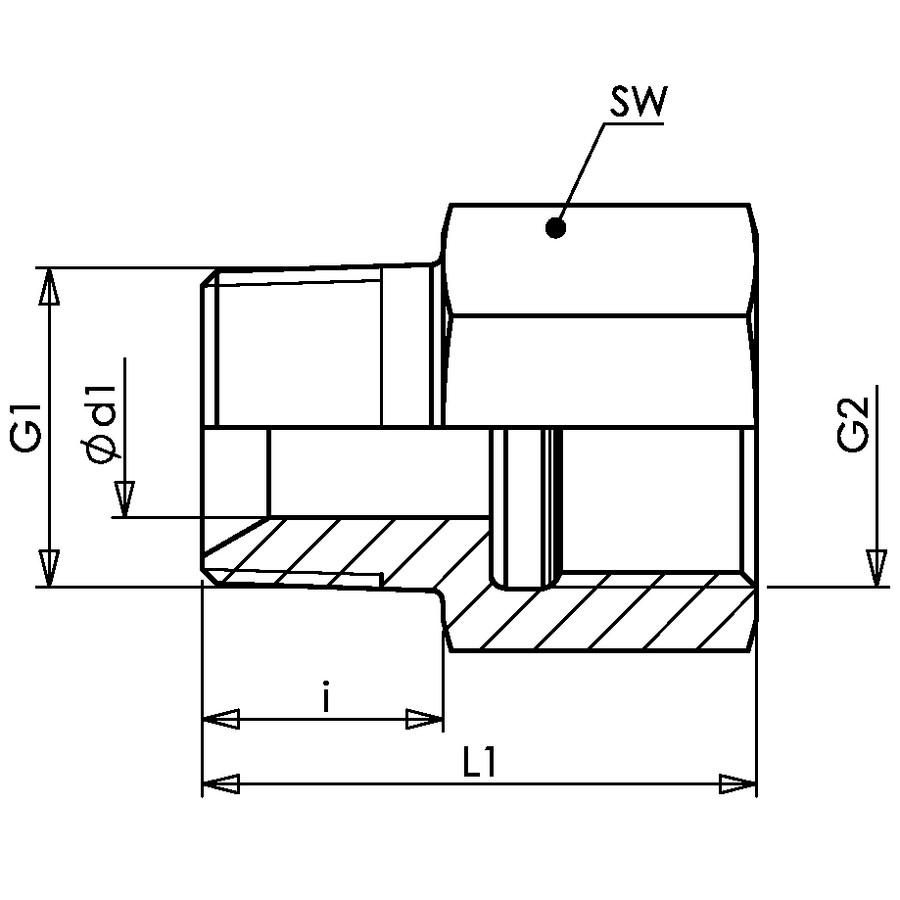

Прямой переходник BSP (внутренняя резьба) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Внутренняя резьба BSP, цилиндрическая Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Плоское уплотнение
Code G1 G2 L1 SW i Ø d1
AD.BSP(IN)1/4.BSPT(M)1/8 R 1/8″ -28 G 1/4″ -19 31 19 10,5 4
AD.BSP(IN)3/8.BSPT(M)1/8 R 1/8″ -28 G 3/8″ -19 32 22 10,5 4
AD.BSP(IN)1/2.BSPT(M)1/8 R 1/8″ -28 G 1/2″ -14 38,5 27 10,5 4
AD.BSP(IN)1/8.BSPT(M)1/4 R 1/4″ -19 G 1/8″ -28 29 14 14 4
AD.BSP(IN)1/4.BSPT(M)1/4 R 1/4″ -19 G 1/4″ -19 33,5 19 14 4
AD.BSP(IN)3/8.BSPT(M)1/4 R 1/4″ -19 G 3/8″ -19 34,5 22 14 4
AD.BSP(IN)1/2.BSPT(M)1/4 R 1/4″ -19 G 1/2″ -14 40,5 27 14 4
AD.BSP(IN)1/8.BSPT(M)3/8 R 3/8″ -19 G 1/8″ -28 21,5 17 14,5 11
AD.BSP(IN)1/4.BSPT(M)3/8 R 3/8″ -19 G 1/4″ -19 35 19 14,5 7
AD.BSP(IN)3/8.BSPT(M)3/8 R 3/8″ -19 G 3/8″ -19 35 22 14,5 7
AD.BSP(IN)1/2.BSPT(M)3/8 R 3/8″ -19 G 1/2″ -14 39,5 27 14,5 7
AD.BSP(IN)1/4.BSPT(M)1/2 R 1/2″ -14 G 1/4″ -19 26,5 22 18,5 12
AD.BSP(IN)3/8.BSPT(M)1/2 R 1/2″ -14 G 3/8″ -19 39 22 18,5 9,5
AD.BSP(IN)1/2.BSPT(M)1/2 R 1/2″ -14 G 1/2″ -14 42,5 27 18,5 9,5
AD.BSP(IN)3/4.BSPT(M)1/2 R 1/2″ -14 G 3/4″ -14 46 32 18,5 9,5
AD.BSP(IN)1.BSPT(M)1/2 R 1/2″ -14 G 1″ -11 50,5 41 18,5 9,5
AD.BSP(IN)1/4.BSPT(M)3/4 R 3/4″ -14 G 1/4″ -19 29 27 20 12
AD.BSP(IN)3/8.BSPT(M)3/4 R 3/4″ -14 G 3/8″ -19 29 27 20 12
AD.BSP(IN)1/2.BSPT(M)3/4 R 3/4″ -14 G 1/2″ -14 44 27 20 15
AD.BSP(IN)3/4.BSPT(M)3/4 R 3/4″ -14 G 3/4″ -14 46 32 20 15
AD.BSP(IN)1.BSPT(M)3/4 R 3/4″ -14 G 1″ -11 51 41 20 15
AD.BSP(IN)1/2.BSPT(M)1 R 1″ -11 G 1/2″ -14 34 36 24 19
AD.BSP(IN)3/4.BSPT(M)1 R 1″ -11 G 3/4″ -14 50 36 24 19,5
AD.BSP(IN)1.BSPT(M)1 R 1″ -11 G 1″ -11 55 41 24 19,5
AD.BSP(IN)1-1/4.BSPT(M)1 R 1″ -11 G 1.1/4″ -11 59,5 50 24 19,5
AD.BSP(IN)1/2.BSPT(M)1-1/4 R 1.1/4″ -11 G 1/2″ -14 38 46 26 19
AD.BSP(IN)3/4.BSPT(M)1-1/4 R 1.1/4″ -11 G 3/4″ -14 38 46 26 24,5
AD.BSP(IN)1.BSPT(M)1-1/4 R 1.1/4″ -11 G 1″ -11 37 46 26 30,75
AD.BSP(IN)1-1/2.BSPT(M)1-1/4 R 1.1/4″ -11 G 1.1/2″ -11 65 55 26 26
AD.BSP(IN)1.BSPT(M)1-1/2 R 1.1/2″ -11 G 1″ -11 39 50 27 30,75
AD.BSP(IN)1-1/4.BSPT(M)1-1/2 R 1.1/2″ -11 G 1.1/4″ -11 61 50 27 32
AD.BSP(IN)2.BSPT(M)1-1/2 R 1.1/2″ -11 G 2″ -11 66,5 70 27 32
AD.BSP(IN)1-1/4.BSPT(M)2 R 2″ -11 G 1.1/4″ -11 46 65 31 39,25
AD.BSP(IN)1-1/2.BSPT(M)2 R 2″ -11 G 1.1/2″ -11 46 65 31 39,25
