BSP60 – BSPT Каталог
393
394

*Внешний вид изделия может отличаться от изображения

Открыть PDF

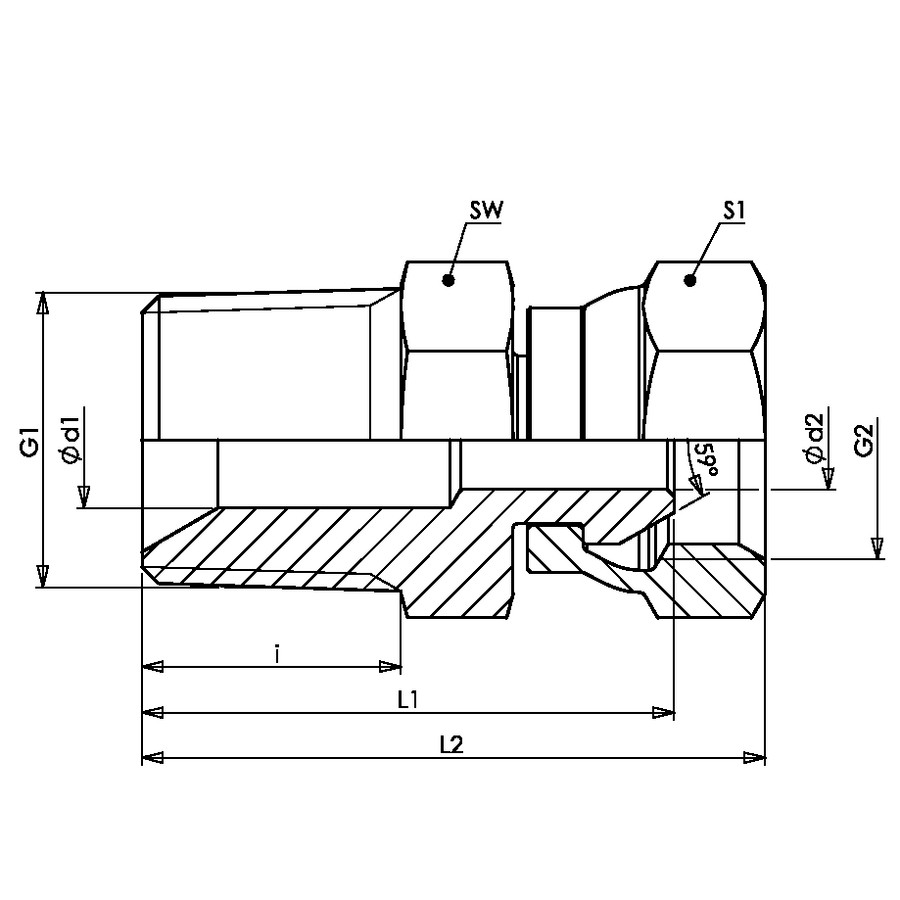

Прямой переходник BSP60 (гайка) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-6 Норма соединения 1: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Гаечная резьба BSP Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Внутренний конус 60°
Code G1 G2 L1 L2 S1 SW i Ø d1 Ø d2
AD.BSP60(F)1/8.BSPT(M)1/8 R 1/8″ K G 1/8″ -28 25,5 30 14 12 10,5 3,5 3,5
AD.BSP60(F)1/4.BSPT(M)1/4 R 1/4″ K G 1/4″ -19 31 36 19 14 14 4,5 4,5
AD.BSP60(F)3/8.BSPT(M)3/8 R 3/8″ K G 3/8″ -19 33 39,5 22 17 14,5 7,1 7,1
AD.BSP60(F)1/2.BSPT(M)3/8 R 3/8″ K G 1/2″ -14 35,5 42,5 27 19 14,5 7,1 9,7
AD.BSP60(F)3/8.BSPT(M)1/2 R 1/2″ K G 3/8″ -19 38 44,5 22 22 18,5 9,7 7,1
AD.BSP60(F)1/2.BSPT(M)1/2 R 1/2″ K G 1/2″ -14 40,5 47,5 27 22 18,5 9,7 9,7
AD.BSP60(F)5/8.BSPT(M)5/8 R 5/8″ K G 5/8″ -14 40,5 50,5 30 24 19,5 12 12
AD.BSP60(F)3/4.BSPT(M)3/4 R 3/4″ K G 3/4″ -14 43,5 52,5 32 27 20 15,5 15,5
AD.BSP60(F)3/4.BSPT(M)1 R 1″ K G 3/4″ -14 48,5 57,5 32 36 24 20,4 15,5
AD.BSP60(F)1.BSPT(M)1 R 1″ K G 1″ -11 51,5 62,5 41 36 24 20,4 20,4
AD.BSP60(F)1-1/4.BSPT(M)1-1/4 R 1.1/4″ K G 1.1/4″ -11 60 70,5 50 46 26 26 26
AD.BSP60(F)1-1/2.BSPT(M)1-1/2 R 1.1/2″ K G 1.1/2″ -11 60,5 73,5 55 50 27 30,8 30,8
AD.BSP60(F)2.BSPT(M)2 R 2″ K G 2″ -11 70 86,5 70 65 31 43,5 43,5
