BSP60 – BSPT Каталог
553
554

*Внешний вид изделия может отличаться от изображения

Открыть PDF

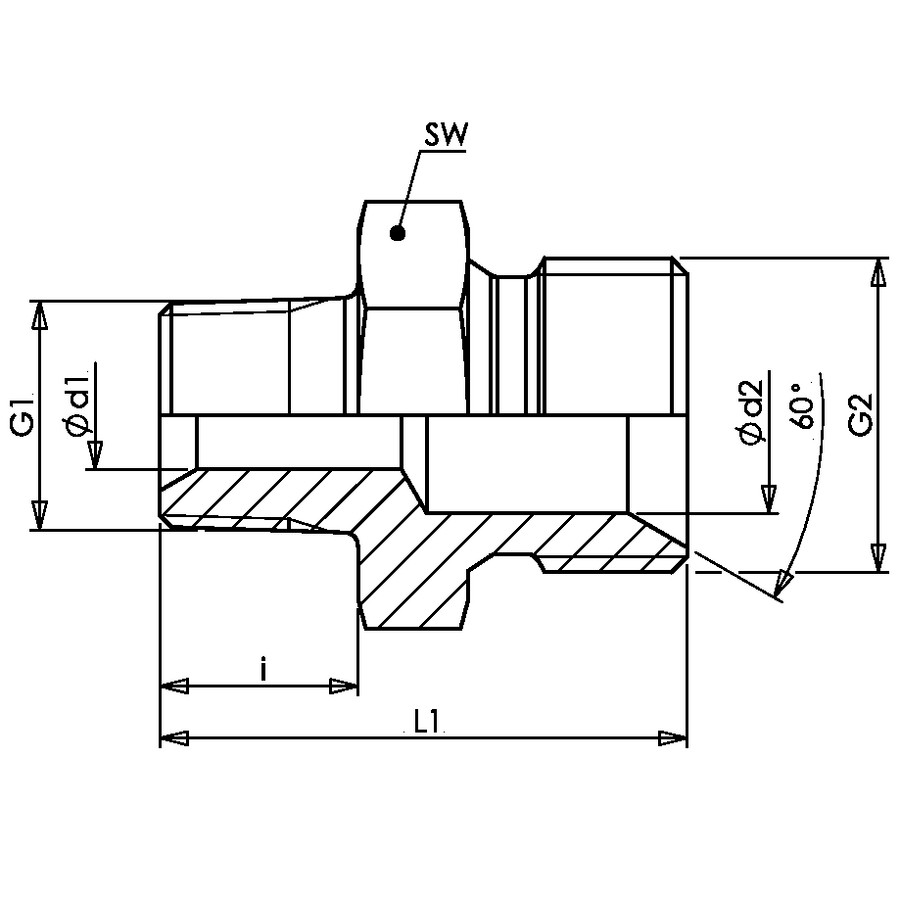

Прямой переходник BSP60 (штуцер) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-6 Норма соединения 1: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Внутренний конус 60°
Code G1 G2 L1 SW i Ø d1 Ø d2
AD.BSP60(M)1/8.BSPT(M)1/8 R 1/8″ K G 1/8″ -28 23,5 11 10,5 3,5 3,5
AD.BSP60(M)1/4.BSPT(M)1/8 R 1/8″ K G 1/4″ -19 27,5 17 10,5 3,5 4,7
AD.BSP60(M)3/8.BSPT(M)1/8 R 1/8″ K G 3/8″ -19 28,5 17 10,5 3,5 7,9
AD.BSP60(M)1/8.BSPT(M)1/4 R 1/4″ K G 1/8″ -28 28 17 14 4,7 3,5
AD.BSP60(M)1/4.BSPT(M)1/4 R 1/4″ K G 1/4″ -19 31 17 14 4,7 4,7
AD.BSP60(M)3/8.BSPT(M)1/4 R 1/4″ K G 3/8″ -19 32 17 14 4,7 7,9
AD.BSP60(M)1/2.BSPT(M)1/4 R 1/4″ K G 1/2″ -14 35 22 14 4,7 11,1
AD.BSP60(M)3/4.BSPT(M)1/4 R 1/4″ K G 3/4″ -14 38 27 14 4,7 16,7
AD.BSP60(M)1/8.BSPT(M)3/8 R 3/8″ K G 1/8″ -28 28,5 17 14,5 7,9 3,5
AD.BSP60(M)1/4.BSPT(M)3/8 R 3/8″ K G 1/4″ -19 31,5 17 14,5 7,9 4,7
AD.BSP60(M)3/8.BSPT(M)3/8 R 3/8″ K G 3/8″ -19 32,5 22 14,5 7,9 7,9
AD.BSP60(M)1/2.BSPT(M)3/8 R 3/8″ K G 1/2″ -14 35,5 22 14,5 7,9 11,1
AD.BSP60(M)5/8.BSPT(M)3/8 R 3/8″ K G 5/8″ -14 38,5 27 14,5 7,9 14,3
AD.BSP60(M)3/4.BSPT(M)3/8 R 3/8″ K G 3/4″ -14 38,5 27 14,5 7,9 16,7
AD.BSP60(M)1/4.BSPT(M)1/2 R 1/2″ K G 1/4″ -19 36,5 22 18,5 11,1 4,7
AD.BSP60(M)3/8.BSPT(M)1/2 R 1/2″ K G 3/8″ -19 37,5 22 18,5 11,1 7,9
AD.BSP60(M)1/2.BSPT(M)1/2 R 1/2″ K G 1/2″ -14 39,5 22 18,5 11,1 11,1
AD.BSP60(M)5/8.BSPT(M)1/2 R 1/2″ K G 5/8″ -14 42,5 27 18,5 11,1 11,1
AD.BSP60(M)3/4.BSPT(M)1/2 R 1/2″ K G 3/4″ -14 42,5 27 18,5 11,1 16,7
AD.BSP60(M)1.BSPT(M)1/2 R 1/2″ K G 1″ -11 46,5 36 18,5 11,1 22,2
AD.BSP60(M)1/2.BSPT(M)5/8 R 5/8″ K G 1/2″ -14 41,5 27 19,5 14,3 11,1
AD.BSP60(M)5/8.BSPT(M)5/8 R 5/8″ K G 5/8″ -14 43,5 27 19,5 14,3 14,3
AD.BSP60(M)3/4.BSPT(M)5/8 R 5/8″ K G 3/4″ -14 43,5 27 19,5 14,3 14,3
AD.BSP60(M)1/4.BSPT(M)3/4 R 3/4″ K G 1/4″ -19 39 27 20 16,7 4,7
AD.BSP60(M)3/8.BSPT(M)3/4 R 3/4″ K G 3/8″ -19 40 27 20 16,7 7,9
AD.BSP60(M)1/2.BSPT(M)3/4 R 3/4″ K G 1/2″ -14 42 27 20 16,7 11,1
AD.BSP60(M)5/8.BSPT(M)3/4 R 3/4″ K G 5/8″ -14 44 27 20 14,3 14,3
AD.BSP60(M)3/4.BSPT(M)3/4 R 3/4″ K G 3/4″ -14 44 27 20 16,7 16,7
AD.BSP60(M)1.BSPT(M)3/4 R 3/4″ K G 1″ -11 48 36 20 16,7 22,2
AD.BSP60(M)1-1/4.BSPT(M)3/4 R 3/4″ K G 1.1/4″ -11 50 46 20 16,7 28,6
AD.BSP60(M)3/8.BSPT(M)1 R 1″ K G 3/8″ -19 45 36 24 22,2 7,9
AD.BSP60(M)1/2.BSPT(M)1 R 1″ K G 1/2″ -14 47 36 24 22,2 11,1
AD.BSP60(M)3/4.BSPT(M)1 R 1″ K G 3/4″ -14 49 36 24 22,2 16,7
AD.BSP60(M)1.BSPT(M)1 R 1″ K G 1″ -11 52 36 24 22,2 22,2
AD.BSP60(M)1-1/4.BSPT(M)1 R 1″ K G 1.1/4″ -11 54 46 24 22,2 28,6
AD.BSP60(M)1-1/2.BSPT(M)1 R 1″ K G 1.1/2″ -11 56 50 24 22,2 33,3
AD.BSP60(M)3/4.BSPT(M)1-1/4 R 1.1/4″ K G 3/4″ -14 52 46 26 28,6 16,7
AD.BSP60(M)1.BSPT(M)1-1/4 R 1.1/4″ K G 1″ -11 55 46 26 28,6 22,2
AD.BSP60(M)1-1/4.BSPT(M)1-1/4 R 1.1/4″ K G 1.1/4″ -11 56 50 26 28,6 28,6
AD.BSP60(M)1-1/2.BSPT(M)1-1/4 R 1.1/4″ K G 1.1/2″ -11 58 50 26 28,6 28,6
AD.BSP60(M)2.BSPT(M)1-1/4 R 1.1/4″ K G 2″ -11 64 65 26 28,6 46
AD.BSP60(M)1.BSPT(M)1-1/2 R 1.1/2″ K G 1″ -11 56 50 27 33,3 22,2
AD.BSP60(M)1-1/4.BSPT(M)1-1/2 R 1.1/2″ K G 1.1/4″ -11 57 50 27 28,6 28,6
AD.BSP60(M)1-1/2.BSPT(M)1-1/2 R 1.1/2″ K G 1.1/2″ -11 59 50 27 33,3 33,3
AD.BSP60(M)2.BSPT(M)1-1/2 R 1.1/2″ K G 2″ -11 65 65 27 33,3 46
AD.BSP60(M)1.BSPT(M)2 R 2″ K G 1″ -11 63 65 31 46 22,2
AD.BSP60(M)1-1/4.BSPT(M)2 R 2″ K G 1.1/4″ -11 64 65 31 46 28,6
AD.BSP60(M)1-1/2.BSPT(M)2 R 2″ K G 1.1/2″ -11 66 65 31 46 33,3
AD.BSP60(M)2.BSPT(M)2 R 2″ K G 2″ -11 69 65 31 46 46
AD.BSP60(M)2-1/2.BSPT(M)2-1/2 R 2.1/2″ K G 2.1/2″ -11 83 90 34 68 68
