BSP60 – NPT Каталог
383
384

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Прямой переходник BSP60 (штуцер) — NPT (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Навинчиваемый штуцер Норма: ISO 8434-6 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Внутренняя резьба NPT Форма уплотнения 1: Внутренний конус 60° Форма уплотнения 2: Резьбовое уплотнение

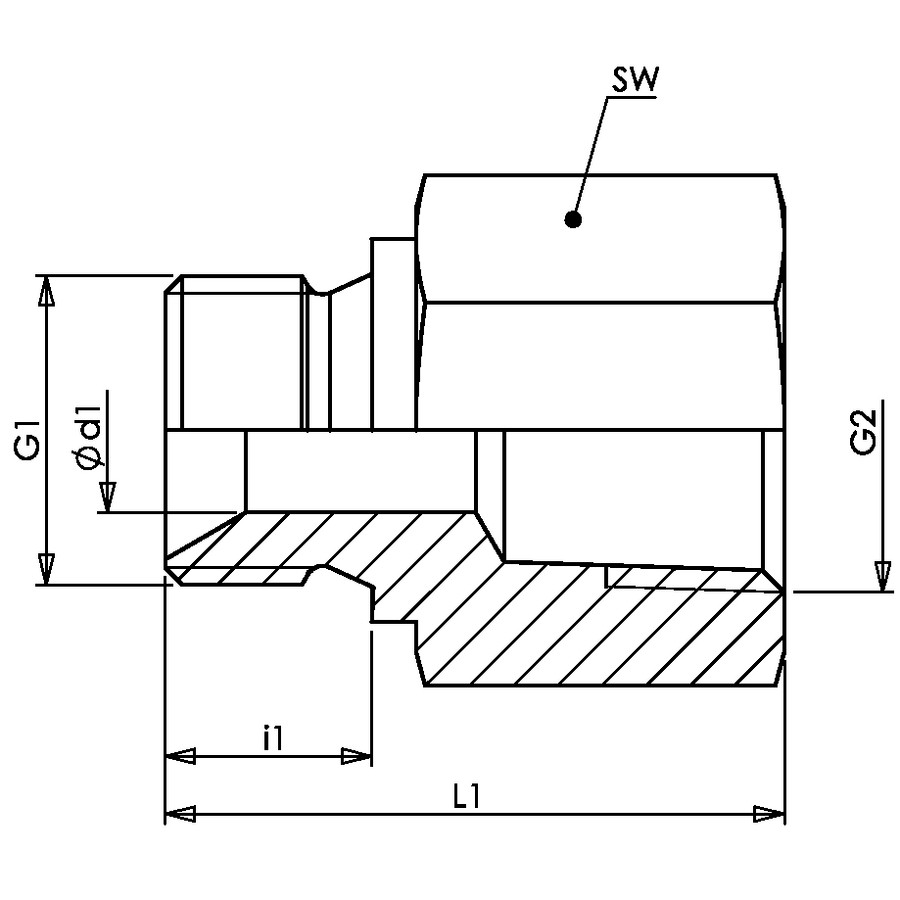

Code G1 G2 L1 SW i1 Ø d1
AD.BSP60(M)1/8.NPT(IN)1/8 G 1/8″ -28 1/8″ -27 NPT 23 17 8 3.5
AD.BSP60(M)1/8.NPT(IN)1/4 G 1/8″ -28 1/4″ -18 NPT 28 19 8 3.5
AD.BSP60(M)1/4.NPT(IN)1/4 G 1/4″ -19 1/4″ -18 NPT 30 19 11 4.7
AD.BSP60(M)1/4.NPT(IN)3/8 G 1/4″ -19 3/8″ -18 NPT 33 22 11 4.7
AD.BSP60(M)3/8.NPT(IN)1/4 G 3/8″ -19 1/4″ -18 NPT 32 22 12 7.9
AD.BSP60(M)3/8.NPT(IN)3/8 G 3/8″ -19 3/8″ -18 NPT 33 22 12 7.9
AD.BSP60(M)1/2.NPT(IN)1/2 G 1/2″ -14 1/2″ -14 NPT 42 30 14 11.1
AD.BSP60(M)3/4.NPT(IN)3/4 G 3/4″ -14 3/4″ -14 NPT 44.5 36 16 16.7
AD.BSP60(M)1.NPT(IN)1 G 1″ -11 1″ -11.5 NPT 52 41 19 22.2
AD.BSP60(M)1-1/4.NPT(IN)1-1/4 G 1.1/4″ -11 1.1/4″ -11.5 NPT 55 50 20 28.6
AD.BSP60(M)1-1/2.NPT(IN)1-1/2 G 1.1/2″ -11 1.1/2″ -11.5 NPT 57 60 22 33.3
