Прямой переходник BSP60 (штуцер) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-6 Норма соединения 1: ISO 11926-3 Соединение 1: UN/UNF наружная резьба, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Внутренний конус 60°

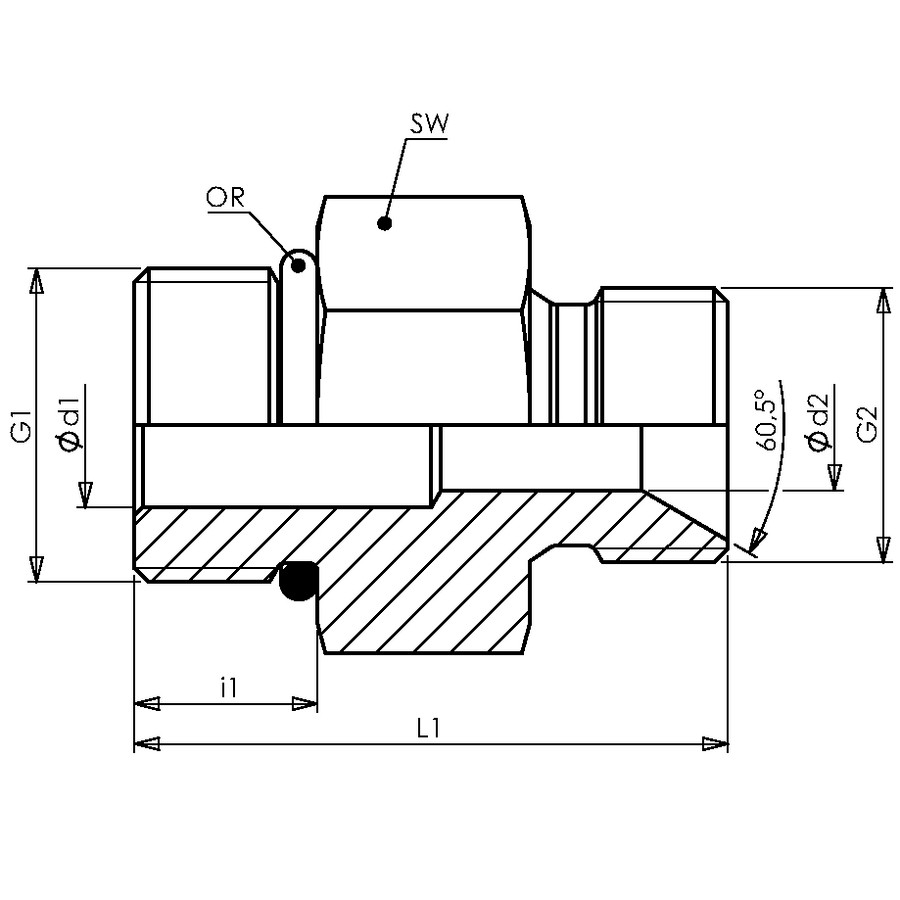

Code	OR	G1	G2	L1	SW	i1	Ø d1	Ø d2
AD.BSP60(M)1/8.UNF(M)7/16.OR	9.17 x 1.83	7/16″ -20 UNF	G 1/8″ -28	25,0	14	9,1	3,5	3,5
AD.BSP60(M)1/4.UNF(M)7/16.OR	9.17 x 1.83	7/16″ -20 UNF	G 1/4″ -19	29,5	19	9,1	4,5	4,5
AD.BSP60(M)3/8.UNF(M)7/16.OR	9.17 x 1.83	7/16″ -20 UNF	G 3/8″ -19	33,0	22	9,1	4,5	7,9
AD.BSP60(M)1/8.UNF(M)1/2.OR	10.52 x 1.83	1/2″ -20 UNF	G 1/8″ -28	25,0	17	9,1	6,0	3,5
AD.BSP60(M)1/4.UNF(M)1/2.OR	10.52 x 1.83	1/2″ -20 UNF	G 1/4″ -19	29,5	19	9,1	4,7	4,7
AD.BSP60(M)3/8.UNF(M)1/2.OR	10.52 x 1.83	1/2″ -20 UNF	G 3/8″ -19	32,5	22	9,1	6,0	7,9
AD.BSP60(M)1/4.UNF(M)9/16.OR	11.90 x 1.98	9/16″ -18 UNF	G 1/4″ -19	32,0	19	10,0	7,5	4,7
AD.BSP60(M)3/8.UNF(M)9/16.OR	11.90 x 1.98	9/16″ -18 UNF	G 3/8″ -19	33,5	22	10,0	7,5	7,5
AD.BSP60(M)1/2.UNF(M)9/16.OR	11.90 x 1.98	9/16″ -18 UNF	G 1/2″ -14	36,0	27	10,0	7,5	11,1
AD.BSP60(M)1/4.UNF(M)3/4.OR	16.36 x 2.21	3/4″ -16 UNF	G 1/4″ -19	31,0	22	11,1	10,0	4,7
AD.BSP60(M)3/8.UNF(M)3/4.OR	16.36 x 2.21	3/4″ -16 UNF	G 3/8″ -19	36,0	24	11,1	10,0	7,9
AD.BSP60(M)1/2.UNF(M)3/4.OR	16.36 x 2.21	3/4″ -16 UNF	G 1/2″ -14	38,0	28	11,1	10,0	10,0
AD.BSP60(M)5/8.UNF(M)3/4.OR	16.36 x 2.21	3/4″ -16 UNF	G 5/8″ -14	41,5	30	11,1	10,0	14,3
AD.BSP60(M)3/4.UNF(M)3/4.OR	16.36 x 2.21	3/4″ -16 UNF	G 3/4″ -14	40,5	32	11,1	10,0	16,7
AD.BSP60(M)3/8.UNF(M)7/8.OR	19.18 x 2.46	7/8″ -14 UNF	G 3/8″ -19	39,5	27	12,7	12,5	7,9
AD.BSP60(M)1/2.UNF(M)7/8.OR	19.18 x 2.46	7/8″ -14 UNF	G 1/2″ -14	42,0	27	12,7	11,1	11,1
AD.BSP60(M)5/8.UNF(M)7/8.OR	19.18 x 2.46	7/8″ -14 UNF	G 5/8″ -14	43,5	30	12,7	12,5	12,5
AD.BSP60(M)3/4.UNF(M)7/8.OR	19.18 x 2.46	7/8″ -14 UNF	G 3/4″ -14	45,5	32	12,7	12,5	16,7
AD.BSP60(M)1.UNF(M)7/8.OR	19.18 x 2.46	7/8″ -14 UNF	G 1″ -11	49,5	41	12,7	12,5	22,2
AD.BSP60(M)1/2.UNF(M)1-1/16.OR	23.47 x 2.95	1.1/16″ -12 UN	G 1/2″ -14	42,5	36	15,1	15,5	11,1
AD.BSP60(M)5/8.UNF(M)1-1/16.OR	23.47 x 2.95	1.1/16″ -12 UN	G 5/8″ -14	47,0	36	15,1	14,3	14,3
AD.BSP60(M)3/4.UNF(M)1-1/16.OR	23.47 x 2.95	1.1/16″ -12 UN	G 3/4″ -14	48,0	36	15,1	15,5	15,5
AD.BSP60(M)1.UNF(M)1-1/16.OR	23.47 x 2.95	1.1/16″ -12 UN	G 1″ -11	52,0	41	15,1	15,5	22,2
AD.BSP60(M)3/4.UNF(M)1-5/16.OR	29.74 x 2.95	1.5/16″ -12 UN	G 3/4″ -14	50,7	41	15,1	21,5	16,7
AD.BSP60(M)1.UNF(M)1-5/16.OR	29.74 x 2.95	1.5/16″ -12 UN	G 1″ -11	52,6	41	15,1	21,5	21,5
AD.BSP60(M)1-1/4.UNF(M)1-5/16.OR	29.74 x 2.95	1.5/16″ -12 UN	G 1.1/4″ -11	54,7	50	15,1	21,5	28,6
AD.BSP60(M)1.UNF(M)1-5/8.OR	37.47 x 3.00	1.5/8″ -12 UN	G 1″ -11	54,7	50	15,1	27,5	22,2
AD.BSP60(M)1-1/4.UNF(M)1-5/8.OR	37.47 x 3.00	1.5/8″ -12 UN	G 1.1/4″ -11	54,7	50	15,1	27,5	27,5
AD.BSP60(M)1-1/4.UNF(M)1-7/8.OR	43.69 x 3.00	1.7/8″ -12 UN	G 1.1/4″ -11	55,0	55	15,1	33,5	28,6
AD.BSP60(M)1-1/2.UNF(M)1-7/8.OR	43.69 x 3.00	1.7/8″ -12 UN	G 1.1/2″ -11	57,0	55	15,1	33,3	33,3
