BSPT – BSPT Каталог
387
388

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Прямой переходник BSPT (штуцер) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Наружная резьба BSPT, коническая Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Резьбовое уплотнение

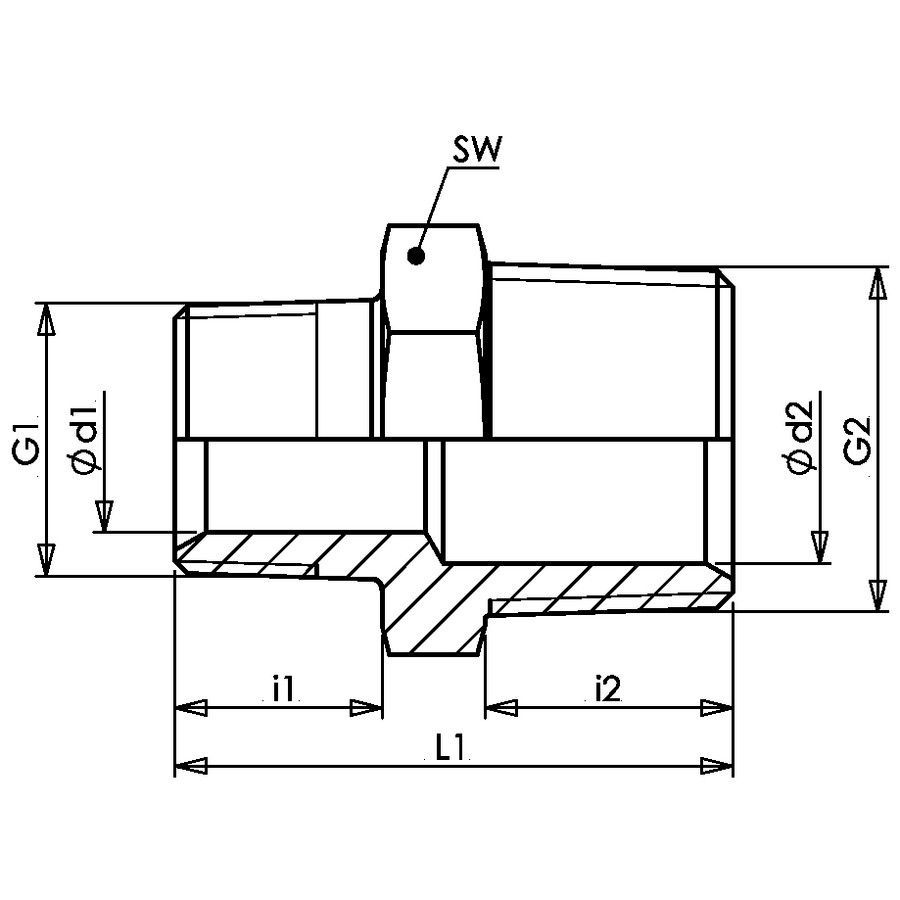

Code G1 G2 L1 SW i1 i2 Ø d1 Ø d2
AD.BSPT(M)1/8.BSPT(M)1/8 R 1/8″ -28 R 1/8″ -28 27 12 10,5 10,5 4,5 4,5
AD.BSPT(M)1/8.BSPT(M)1/4 R 1/8″ -28 R 1/4″ -19 31,5 14 10,5 14 4,5 4,5
AD.BSPT(M)1/8.BSPT(M)3/8 R 1/8″ -28 R 3/8″ -19 32 17 10,5 14,5 4,5 10
AD.BSPT(M)1/4.BSPT(M)1/4 R 1/4″ -19 R 1/4″ -19 35 14 14 14 7 7
AD.BSPT(M)1/4.BSPT(M)3/8 R 1/4″ -19 R 3/8″ -19 35,5 17 14 14,5 7 10
AD.BSPT(M)1/4.BSPT(M)1/2 R 1/4″ -19 R 1/2″ -14 40,5 22 14 18,5 7 13
AD.BSPT(M)3/8.BSPT(M)3/8 R 3/8″ -19 R 3/8″ -19 36 17 14,5 14,5 10 10
AD.BSPT(M)3/8.BSPT(M)1/2 R 3/8″ -19 R 1/2″ -14 41 22 14,5 18,5 10 13
AD.BSPT(M)3/8.BSPT(M)3/4 R 3/8″ -19 R 3/4″ -14 43,5 27 14,5 14,5 10 18
AD.BSPT(M)3/8.BSPT(M)1 R 3/8″ -19 R 1″ -11 48,5 36 14,5 24 10 24
AD.BSPT(M)1/2.BSPT(M)1/2 R 1/2″ -14 R 1/2″ -14 45 22 18,5 18,5 13 13
AD.BSPT(M)1/2.BSPT(M)5/8 R 1/2″ -14 R 5/8″ -14 46 24 18,5 19,5 13 13
AD.BSPT(M)1/2.BSPT(M)3/4 R 1/2″ -14 R 3/4″ -14 47,5 27 18,5 20 13 18
AD.BSPT(M)1/2.BSPT(M)1 R 1/2″ -14 R 1″ -11 52,5 36 18,5 24 13 24
AD.BSPT(M)5/8.BSPT(M)5/8 R 5/8″ -14 R 5/8″ -14 47 24 19,5 19,5 14 14
AD.BSPT(M)3/4.BSPT(M)3/4 R 3/4″ -14 R 3/4″ -14 49 27 20 20 18 18
AD.BSPT(M)3/4.BSPT(M)1 R 3/4″ -14 R 1″ -11 54 36 20 24 18 24
AD.BSPT(M)1.BSPT(M)1 R 1″ -11 R 1″ -11 58 36 24 24 24 24
AD.BSPT(M)1.BSPT(M)1-1/4 R 1″ -11 R 1.1/4″ -11 62 46 24 26 24 31
AD.BSPT(M)1-1/4.BSPT(M)1-1/4 R 1.1/4″ -11 R 1.1/4″ -11 64 46 26 26 31 31
AD.BSPT(M)1-1/4.BSPT(M)1-1/2 R 1.1/4″ -11 R 1.1/2″ -11 65 50 26 27 31 38
AD.BSPT(M)1-1/2.BSPT(M)1-1/2 R 1.1/2″ -11 R 1.1/2″ -11 66 50 27 27 38 38
AD.BSPT(M)1-1/2.BSPT(M)2 R 1.1/2″ -11 R 2″ -11 73 65 27 31 38 49
AD.BSPT(M)2.BSPT(M)2 R 2″ -11 R 2″ -11 77 65 31 31 49 49
