Угловой переходник 45° BSP60 (штуцер) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-6 Норма соединения 1: ISO 11926-3 Соединение 1: UN/UNF наружная резьба, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Внутренний конус 60°

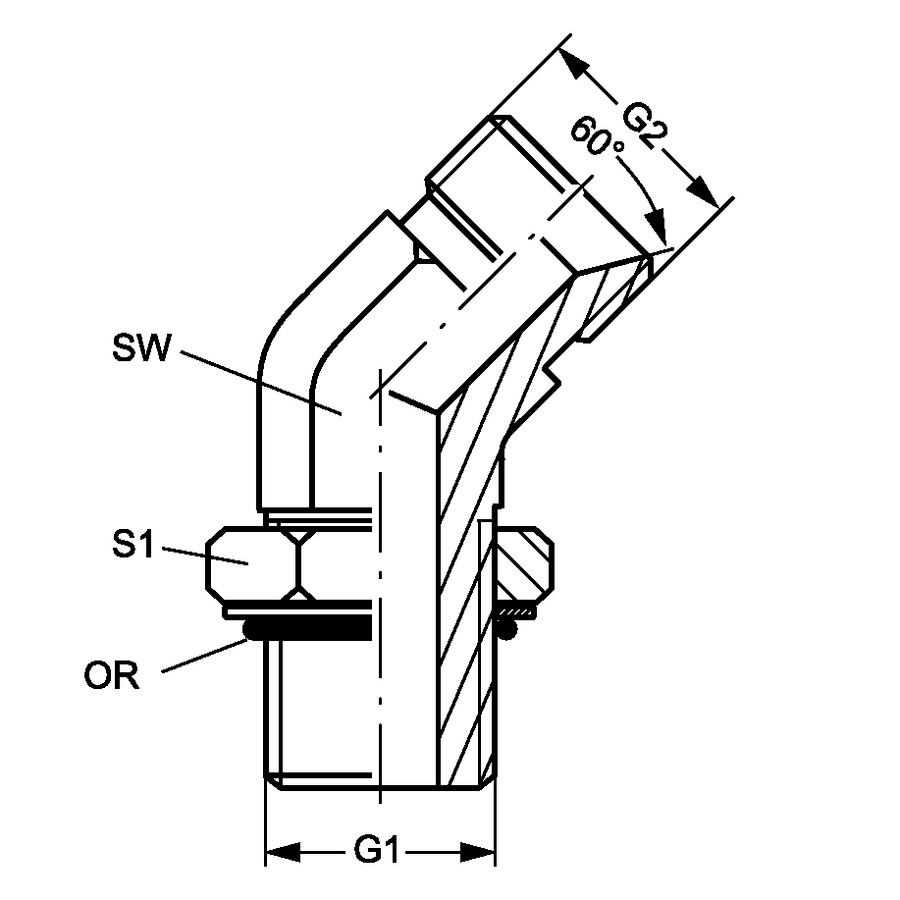

Code	G1	G2	SW	S1	OR
AD.45.BSP60(M)1/8.UNF(M)7/16.OR	UNF 7/16″ -20	G 1/8″ -28	11	14	8.92 x 1.83
AD.45.BSP60(M)1/4.UNF(M)7/16.OR	UNF 7/16″ -20	G 1/4″ -19	11	14	8.92 x 1.83
AD.45.BSP60(M)3/8.UNF(M)7/16.OR	UNF 7/16″ -20	G 3/8″ -19	14	14	8.92 x 1.83
AD.45.BSP60(M)1/8.UNF(M)1/2.OR	UNF 1/2″ -20	G 1/8″ -28	13	16	10.52 x 1.83
AD.45.BSP60(M)1/4.UNF(M)1/2.OR	UNF 1/2″ -20	G 1/4″ -19	13	16	10.52 x 1.83
AD.45.BSP60(M)1/4.UNF(M)9/16.OR	UNF 9/16″ -18	G 1/4″ -19	14	17	11.90 x 1.98
AD.45.BSP60(M)3/8.UNF(M)9/16.OR	UNF 9/16″ -18	G 3/8″ -19	14	17	11.90 x 1.98
AD.45.BSP60(M)1/4.UNF(M)3/4.OR	UNF 3/4″ -16	G 1/4″ -19	19	22	16.36 x 2.20
AD.45.BSP60(M)3/8.UNF(M)3/4.OR	UNF 3/4″ -16	G 3/8″ -19	19	22	16.36 x 2.20
AD.45.BSP60(M)1/2.UNF(M)3/4.OR	UNF 3/4″ -16	G 1/2″ -14	19	22	16.36 x 2.20
AD.45.BSP60(M)3/4.UNF(M)3/4.OR	UNF 3/4″ -16	G 3/4″ -14	27	22	16.36 x 2.20
AD.45.BSP60(M)3/8.UNF(M)7/8.OR	UNF 7/8″ -14	G 3/8″ -19	22	25	19.18 x 2.46
AD.45.BSP60(M)1/2.UNF(M)7/8.OR	UNF 7/8″ -14	G 1/2″ -14	22	25	19.18 x 2.46
AD.45.BSP60(M)3/4.UNF(M)7/8.OR	UNF 7/8″ -14	G 3/4″ -14	27	25	19.18 x 2.46
AD.45.BSP60(M)1/2.UNF(M)1-1/16.OR	UN 1.1/16″ -12	G 1/2″ -14	27	32	23.47 x 2.95
AD.45.BSP60(M)3/4.UNF(M)1-1/16.OR	UN 1.1/16″ -12	G 3/4″ -14	27	32	23.47 x 2.95
AD.45.BSP60(M)1.UNF(M)1-1/16.OR	UN 1.1/16″ -12	G 1″ -11	33	32	23.47 x 2.95
AD.45.BSP60(M)3/4.UNF(M)1-5/16.OR	UN 1.5/16″ -12	G 3/4″ -14	33	38	29.74 x 2.95
AD.45.BSP60(M)1.UNF(M)1-5/16.OR	UN 1.5/16″ -12	G 1″ -11	33	38	29.74 x 2.95
