Угловой переходник 90° BSP (штуцер с OK) — BSP60 (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-6 Норма соединения 2: ISO 1179-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2: Внутренний конус 60°

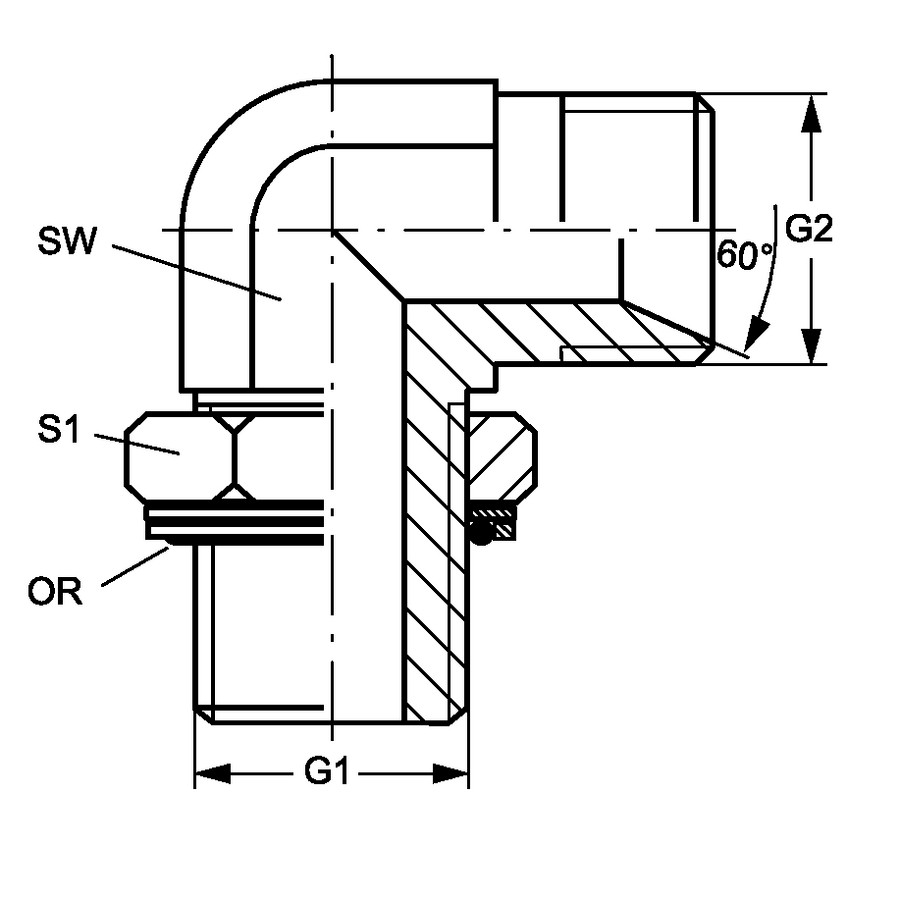

Code	OR	G1	G2	S1	SW
AD.90.BSP(M)1/8.BSP60(M)1/8.OK	7.97 x 1.88	G 1/8″ -28	G 1/8″ -28	14	11
AD.90.BSP(M)1/4.BSP60(M)1/8.OK	10.77 x 2.62	G 1/4″ -19	G 1/8″ -28	19	14
AD.90.BSP(M)1/4.BSP60(M)1/4.OK	10.77 x 2.62	G 1/4″ -19	G 1/4″ -19	19	14
AD.90.BSP(M)1/4.BSP60(M)3/8.OK	10.77 x 2.62	G 1/4″ -19	G 3/8″ -19	19	14
AD.90.BSP(M)3/8.BSP60(M)1/4.OK	13.94 x 2.62	G 3/8″ -19	G 1/4″ -19	22	19
AD.90.BSP(M)3/8.BSP60(M)3/8.OK	13.94 x 2.62	G 3/8″ -19	G 3/8″ -19	22	19
AD.90.BSP(M)3/8.BSP60(M)1/2.OK	13.94 x 2.62	G 3/8″ -19	G 1/2″ -14	22	19
AD.90.BSP(M)1/2.BSP60(M)3/8.OK	17.86 x 2.62	G 1/2″ -14	G 3/8″ -19	27	22
AD.90.BSP(M)1/2.BSP60(M)1/2.OK	17.86 x 2.62	G 1/2″ -14	G 1/2″ -14	27	22
AD.90.BSP(M)1/2.BSP60(M)5/8.OK	17.86 x 2.62	G 1/2″ -14	G 5/8″ -14	27	22
AD.90.BSP(M)1/2.BSP60(M)3/4.OK	17.86 x 2.62	G 1/2″ -14	G 3/4″ -14	27	27
AD.90.BSP(M)3/4.BSP60(M)1/2.OK	23.47 x 2.62	G 3/4″ -14	G 1/2″ -14	35	27
AD.90.BSP(M)3/4.BSP60(M)3/4.OK	23.47 x 2.62	G 3/4″ -14	G 3/4″ -14	36	27
AD.90.BSP(M)3/4.BSP60(M)1.OK	23.47 x 2.62	G 3/4″ -14	G 1″ -11	36	33
AD.90.BSP(M)1.BSP60(M)3/4.OK	29.74 x 3.53	G 1″ -11	G 3/4″ -14	41	33
AD.90.BSP(M)1.BSP60(M)1.OK	29.74 x 3.53	G 1″ -11	G 1″ -11	41	33
AD.90.BSP(M)1-1/4.BSP60(M)1.OK	37.69 x 3.53	G 1.1/4″ -11	G 1″ -11	50	41
AD.90.BSP(M)1-1/4.BSP60(M)1-1/4.OK	37.69 x 3.53	G 1.1/4″ -11	G 1.1/4″ -11	50	41
AD.90.BSP(M)1-1/2.BSP60(M)1-1/2.OK	44.04 x 3.53	G 1.1/2″ -11	G 1.1/2″ -11	55	48
