Угловой переходник 90° BSP (штуцер с OR) — BSP60 (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-6 Норма соединения 2: ISO 1179-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Гаечная резьба BSP Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2: Наружный конус 60° с кольцом круглого сечения

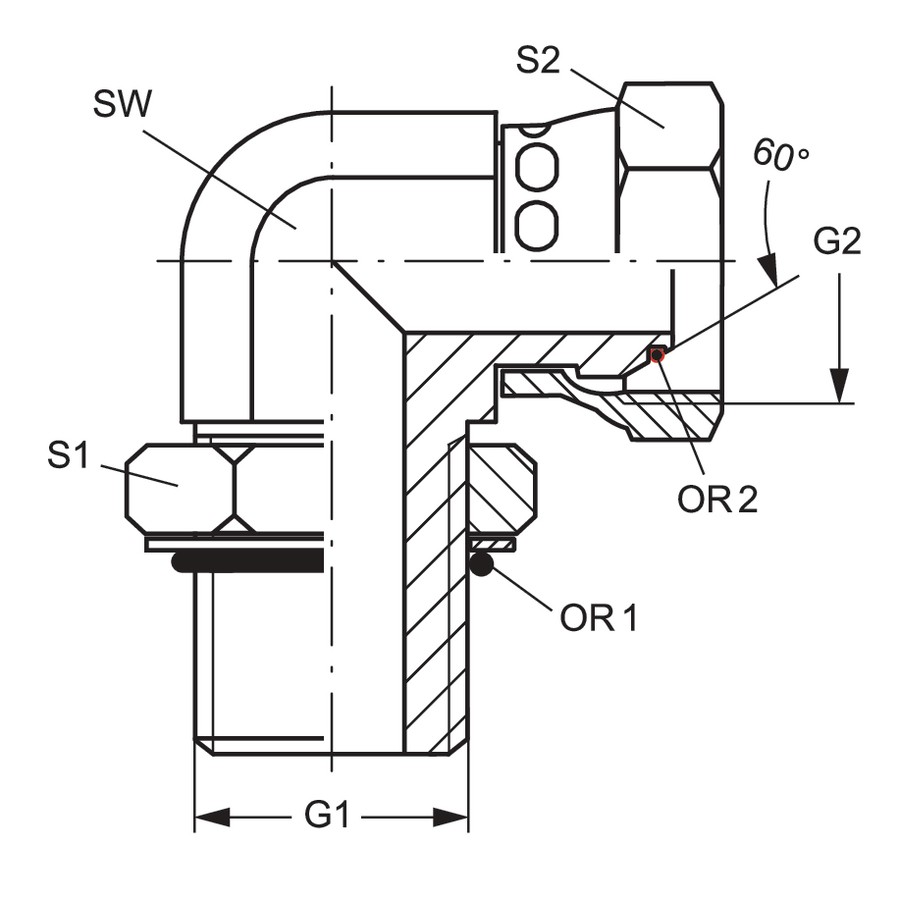

Code	OR1	OR2	G1	G2	S1	S2	SW
AD.90.BSP(M)1/4.BSP60(F)1/8.OR	10.77 x 2.62	4.5 x 1.5	G 1/4″ -19	G 1/8″ -28	20	14	14
AD.90.BSP(M)1/4.BSP60(F)1/4.OR	10.77 x 2.62	6.5 x 1.0	G 1/4″ -19	G 1/4″ -19	20	17	14
AD.90.BSP(M)3/8.BSP60(F)1/4.OR	13.94 x 2.62	6.5 x 1.0	G 3/8″ -19	G 1/4″ -19	24	17	19
AD.90.BSP(M)3/8.BSP60(F)3/8.OR	13.94 x 2.62	8.1 x 1.6	G 3/8″ -19	G 3/8″ -19	24	22	19
AD.90.BSP(M)1/2.BSP60(F)3/8.OR	17.86 x 2.62	8.1 x 1.6	G 1/2″ -14	G 3/8″ -19	28	27	22
AD.90.BSP(M)1/2.BSP60(F)1/2.OR	17.86 x 2.62	12.1 x 1.6	G 1/2″ -14	G 1/2″ -14	28	27	22
AD.90.BSP(M)1/2.BSP60(F)3/4.OR	17.86 x 2.62	17.1 x 1.6	G 1/2″ -14	G 3/4″ -14	28	32	30
AD.90.BSP(M)3/4.BSP60(F)1/2.OR	23.47 x 2.62	12.1 x 1.6	G 3/4″ -14	G 1/2″ -14	35	27	30
AD.90.BSP(M)3/4.BSP60(F)3/4.OR	23.47 x 2.62	17.1 x 1.6	G 3/4″ -14	G 3/4″ -14	35	32	30
AD.90.BSP(M)1.BSP60(F)1.OR	29.75 x 3.53	22.1 x 1.6	G 1″ -11	G 1″ -11	43	41	36
AD.90.BSP(M)1-1/4.BSP60(F)1-1/4.OR	37.69 x 3.53	29.1 x 1.6	G 1.1/4″ -11	G 1.1/4″ -11	52	50	50
AD.90.BSP(M)1-1/2.BSP60(F)1-1/2.OR	44.04 x 3.53	35.1 x 1.6	G 1.1/2″ -11	G 1.1/2″ -11	58	60	50
