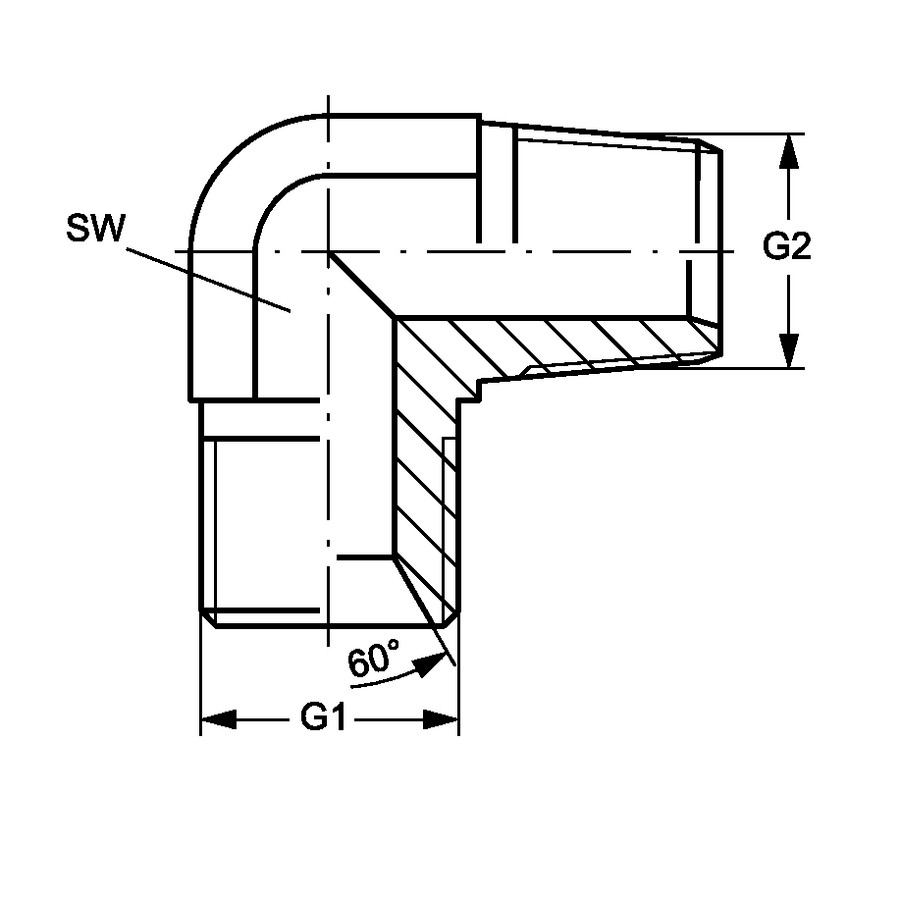

Угловой переходник 90° BSP60 (штуцер) — NPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-6 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба NPT Форма уплотнения 1: Внутренний конус 60° Форма уплотнения 2: Резьбовое уплотнение

Code	G1	G2	SW
AD.90.BSP60(M)1/8.NPT(M)1/8	G 1/8″ -28	NPT 1/8″ -27	11
AD.90.BSP60(M)1/4.NPT(M)1/8	G 1/4″ -19	NPT 1/8″ -27	14
AD.90.BSP60(M)1/4.NPT(M)1/4	G 1/4″ -19	NPT 1/4″ -18	14
AD.90.BSP60(M)3/8.NPT(M)1/4	G 3/8″ -19	NPT 1/4″ -18	19
AD.90.BSP60(M)3/8.NPT(M)3/8	G 3/8″ -19	NPT 3/8″ -18	19
AD.90.BSP60(M)3/8.NPT(M)1/2	G 3/8″ -19	NPT 1/2″ -14	22
AD.90.BSP60(M)1/2.NPT(M)3/8	G 1/2″ -14	NPT 3/8″ -18	22
AD.90.BSP60(M)1/2.NPT(M)1/2	G 1/2″ -14	NPT 1/2″ -14	22
AD.90.BSP60(M)3/4.NPT(M)1/2	G 3/4″ -14	NPT 1/2″ -14	27
AD.90.BSP60(M)3/4.NPT(M)3/4	G 3/4″ -14	NPT 3/4″ -14	27
AD.90.BSP60(M)1.NPT(M)1	G 1″ -11	NPT 1″ -11.5	33
AD.90.BSP60(M)1-1/4.NPT(M)1-1/4	G 1.1/4″ -11	NPT 1.1/4″ -11.5	41
AD.90.BSP60(M)1-1/2.NPT(M)1-1/2	G 1.1/2″ -11	NPT 1.1/2″ -11.5	50
AD.90.BSP60(M)2.NPT(M)2	G 2″ -11	NPT 2″ -11.5	55
