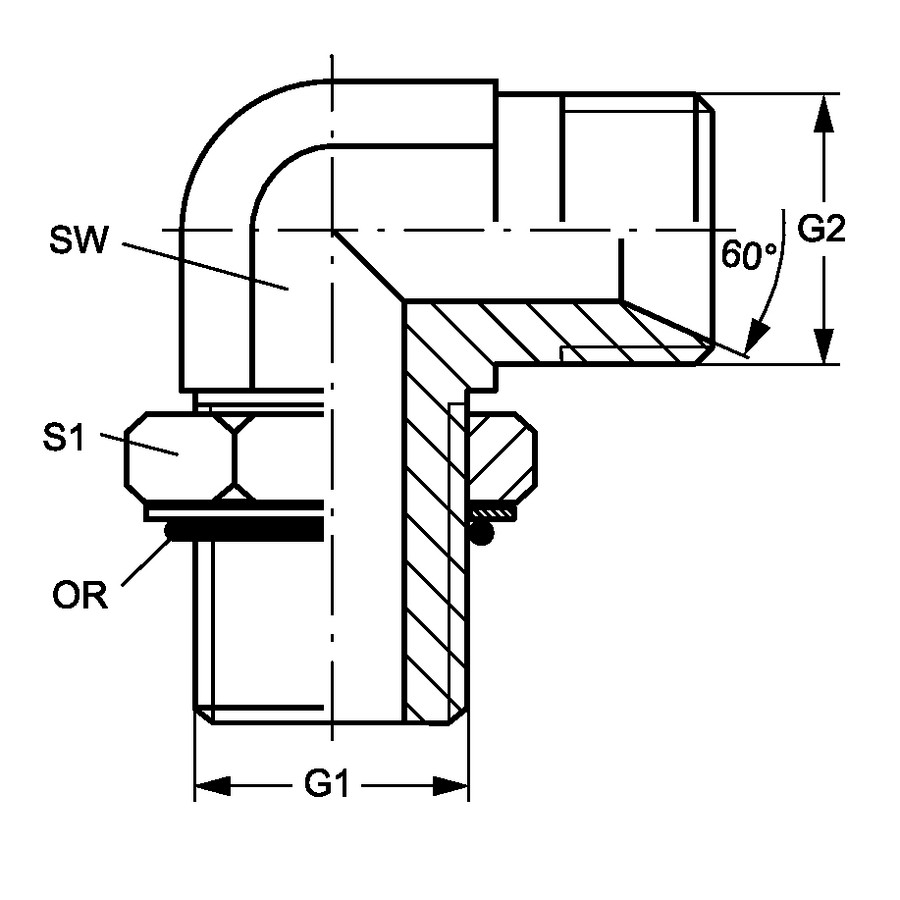

Угловой переходник 90° BSP60 (штуцер) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-6 Норма соединения 2: ISO 11926-3 Соединение 1: UN/UNF наружная резьба, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Внутренний конус 60°
Code OR G1 G2 S1 SW
AD.90.BSP60(M)1/8.UNF(M)7/16.OR 8.92 x 1.83 UNF 7/16″ -20 G 1/8″ -28 17 11
AD.90.BSP60(M)1/4.UNF(M)7/16.OR 8.92 x 1.83 UNF 7/16″ -20 G 1/4″ -19 17 11
AD.90.BSP60(M)3/8.UNF(M)7/16.OR 8.92 x 1.83 UNF 7/16″ -20 G 3/8″ -19 17 14
AD.90.BSP60(M)1/8.UNF(M)1/2.OR 10.52 x 1.83 UNF 1/2″ -20 G 1/8″ -28 19 14
AD.90.BSP60(M)1/4.UNF(M)1/2.OR 10.52 x 1.83 UNF 1/2″ -20 G 1/4″ -19 19 14
AD.90.BSP60(M)1/4.UNF(M)9/16.OR 11.90 x 1.98 UNF 9/16″ -18 G 1/4″ -19 21 14
AD.90.BSP60(M)3/8.UNF(M)9/16.OR 11.90 x 1.98 UNF 9/16″ -18 G 3/8″ -19 21 14
AD.90.BSP60(M)1/4.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4″ -16 G 1/4″ -19 25 19
AD.90.BSP60(M)3/8.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4″ -16 G 3/8″ -19 25 19
AD.90.BSP60(M)1/2.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4″ -16 G 1/2″ -14 25 19
AD.90.BSP60(M)3/4.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4″ -16 G 3/4″ -14 25 22
AD.90.BSP60(M)3/8.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8″ -14 G 3/8″ -19 30 22
AD.90.BSP60(M)1/2.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8″ -14 G 1/2″ -14 30 22
AD.90.BSP60(M)5/8.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8″ -14 G 5/8″ -14 30 22
AD.90.BSP60(M)3/4.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8″ -14 G 3/4″ -14 30 22
AD.90.BSP60(M)1/2.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16″ -12 G 1/2″ -14 36 27
AD.90.BSP60(M)3/4.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16″ -12 G 3/4″ -14 36 27
AD.90.BSP60(M)1.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16″ -12 G 1″ -11 36 33
AD.90.BSP60(M)3/4.UNF(M)1-5/16.OR 29.74 x 2.95 UN 1.5/16″ -12 G 3/4″ -14 45 33
AD.90.BSP60(M)1.UNF(M)1-5/16.OR 29.74 x 2.95 UN 1.5/16″ -12 G 1″ -11 45 33
AD.90.BSP60(M)1-1/4.UNF(M)1-5/16.OR 29.74 x 2.95 UN 1.5/16″ -12 G 1.1/4″ -11 45 41
AD.90.BSP60(M)1.UNF(M)1-5/8.OR 37.47 x 3.00 UN 1.5/8″ -12 G 1″ -11 55 41
AD.90.BSP60(M)1-1/4.UNF(M)1-5/8.OR 37.47 x 3.00 UN 1.5/8″ -12 G 1.1/4″ -11 55 41
