JIC – BSP Каталог
315
316

*Внешний вид изделия может отличаться от изображения

Открыть PDF

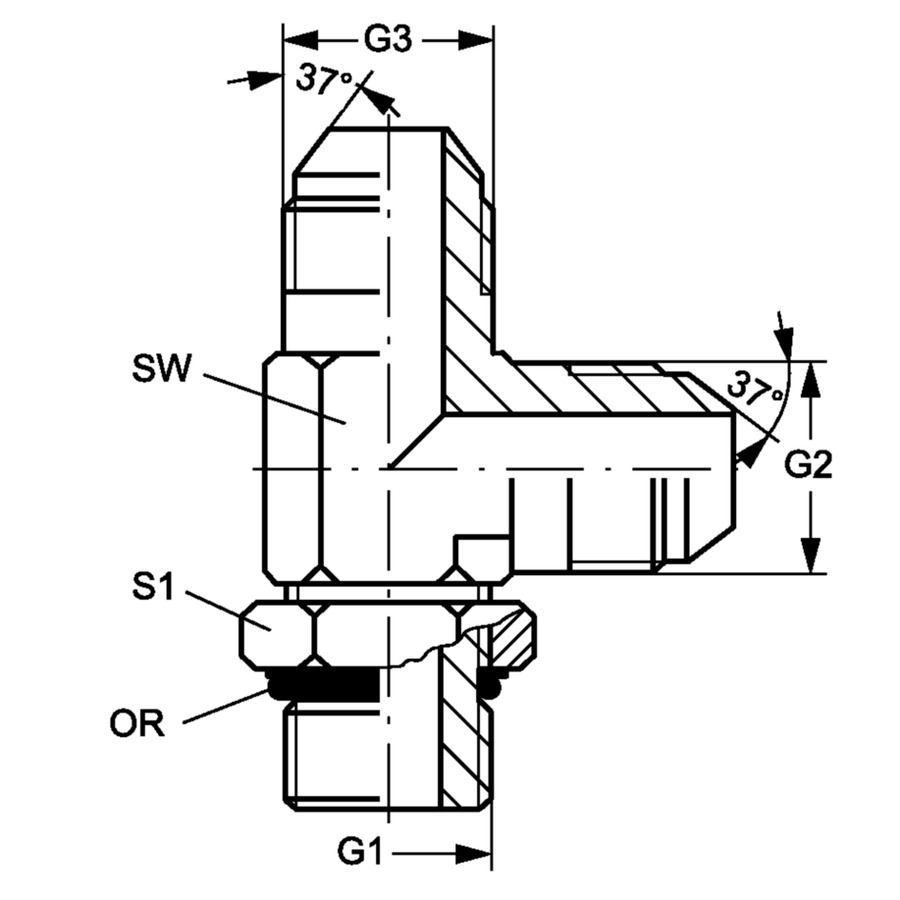

Тройник JIC L-форма, два штуцера JIC — штуцер BSP с OR

Защита поверхности: Гальваническое покрытие Конструкция: L-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2 + 3: Наружный конус 74°
Code OR G1 G2 + G3 SW (mm) S1
AD.LF.JIC(M)7/16.BSP(M)1/8.OR 7.65 x 1.78 G 1/8" -28 7/16" -20 UNF 11 16
AD.LF.JIC(M)1/2.BSP(M)1/8.OR 7.65 x 1.78 G 1/8" -28 1/2" -20 UNF 14 16
AD.LF.JIC(M)7/16.BSP(M)1/4.OR 10.78 x 2.62 G 1/4" -19 7/16" -20 UNF 14 20
AD.LF.JIC(M)1/2.BSP(M)1/4.OR 10.78 x 2.62 G 1/4" -19 1/2" -20 UNF 14 20
AD.LF.JIC(M)9/16.BSP(M)1/4.OR 10.78 x 2.62 G 1/4" -19 9/16" -18 UNF 14 20
AD.LF.JIC(M)3/4.BSP(M)1/4.OR 10.78 x 2.62 G 1/4" -19 3/4" -16 UNF 19 20
AD.LF.JIC(M)7/16.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 7/16" -20 UNF 19 24
AD.LF.JIC(M)1/2.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 1/2" -20 UNF 19 24
AD.LF.JIC(M)9/16.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 9/16" -18 UNF 19 24
AD.LF.JIC(M)3/4.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 3/4" -16 UNF 19 24
AD.LF.JIC(M)7/8.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 7/8" -14 UNF 22 24
AD.LF.JIC(M)9/16.BSP(M)1/2.OR 17.86 x 2.62 G 1/2" -14 9/16" -18 UNF 22 28
AD.LF.JIC(M)3/4.BSP(M)1/2.OR 17.86 x 2.62 G 1/2" -14 3/4" -16 UNF 22 28
AD.LF.JIC(M)7/8.BSP(M)1/2.OR 17.86 x 2.62 G 1/2" -14 7/8" -14 UNF 22 28
AD.LF.JIC(M)1-1/16.BSP(M)1/2.OR 17.86 x 2.62 G 1/2" -14 1.1/16" -12 UN 27 28
AD.LF.JIC(M)3/4.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 3/4" -16 UNF 27 35
AD.LF.JIC(M)1-1/16.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 1.1/16" -12 UN 27 35
AD.LF.JIC(M)7/8.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 7/8" -14 UNF 27 35
AD.LF.JIC(M)1-5/16.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 1.5/16" -12 UN 27 35
AD.LF.JIC(M)1-1/16.BSP(M)1.OR 29.74 x 3.53 G 1" -11 1.1/16" -12 UN 33 43
AD.LF.JIC(M)1-5/8.BSP(M)1.OR 29.74 x 3.53 G 1" -11 1.5/8" -12 UN 41 43
AD.LF.JIC(M)1-5/16.BSP(M)1-1/4.OR 37.69 x 3.53 G 1.1/4" -11 1.5/16" -12 UN 41 52
AD.LF.JIC(M)1-5/8.BSP(M)1-1/4.OR 37.69 x 3.53 G 1.1/4" -11 1.5/8" -12 UN 41 52
AD.LF.JIC(M)1-7/8.BSP(M)1-1/4.OR 37.69 x 3.53 G 1.1/4" -11 1.7/8" -12 UN 48 52
AD.LF.JIC(M)1-7/8.BSP(M)1-1/2.OR 44.04 x 3.53 G 1.1/2" -11 1.7/8" -12 UN 48 58
