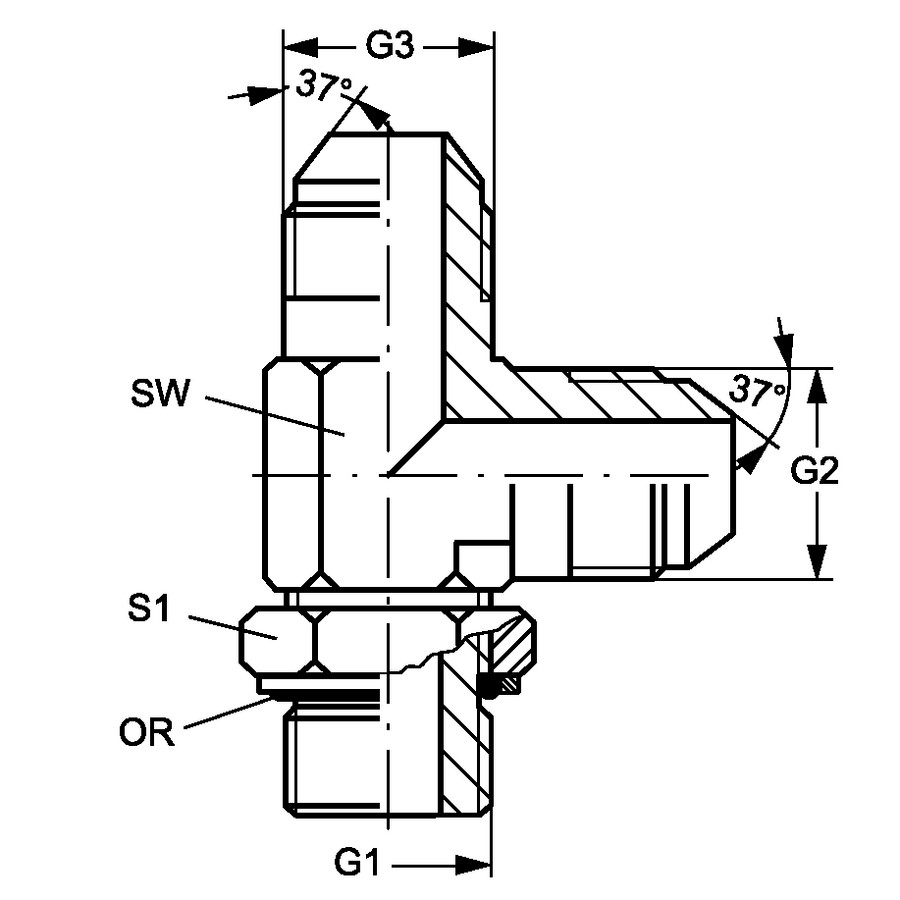

Тройник JIC L-форма, два штуцера JIC — метрический штуцер с OK

Защита поверхности: Гальваническое покрытие Конструкция: L-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: ISO 6149-3 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2 + 3: Наружный конус 74°
Code OR G1 G2 + G3 SW (mm) S1
AD.LF.JIC(M)7/16.MET(M)10x1.OK 8.00 x 1.50 M 10 x 1 UNF 7/16" -20 11 13
AD.LF.JIC(M)1/2.MET(M)10x1.OK 8.00 x 1.50 M 10 x 1 UNF 1/2" -20 13 14
AD.LF.JIC(M)7/16.MET(M)12x1,5.OK 9.25 x 1.78 M 12 x 1.5 UNF 7/16" -20 17 14
AD.LF.JIC(M)1/2.MET(M)12x1,5.OK 9.25 x 1.78 M 12 x 1.5 UNF 1/2" -20 13 17
AD.LF.JIC(M)1/2.MET(M)14x1,5.OK 10.82 x 1.78 M 14 x 1.5 UNF 1/2" -20 14 17
AD.LF.JIC(M)9/16.MET(M)14x1,5.OK 10.82 x 1.78 M 14 x 1.5 UNF 9/16" -18 14 17
AD.LF.JIC(M)9/16.MET(M)16x1,5.OK 13.46 x 2.08 M 16 x 1.5 UNF 9/16" -18 19 17
AD.LF.JIC(M)3/4.MET(M)16x1,5.OK 13.46 x 2.08 M 16 x 1.5 UNF 3/4" -16 19 19
AD.LF.JIC(M)9/16.MET(M)18x1,5.OK 15.54 x 2.62 M 18 x 1.5 UNF 9/16" -18 19 17
AD.LF.JIC(M)3/4.MET(M)18x1,5.OK 15.54 x 2.62 M 18 x 1.5 UNF 3/4" -16 19 22
AD.LF.JIC(M)7/8.MET(M)18x1,5.OK 15.54 x 2.62 M 18 x 1.5 UNF 7/8" -14 22 24
AD.LF.JIC(M)7/8.MET(M)22x1,5.OK 18.77 x 1.78 M 22 x 1.5 UNF 7/8" -14 22 27
AD.LF.JIC(M)1-1/16.MET(M)22x1,5.OK 18.77 x 1.78 M 22 x 1.5 UN 1.1/16" -12 27 27
AD.LF.JIC(M)1-1/16.MET(M)27x2.OK 23.47 x 2.62 M 27 x 2 UN 1.1/16" -12 27 32
AD.LF.JIC(M)1-5/16.MET(M)27x2.OK 23.47 x 2.62 M 27 x 2 UN 1.5/16" -12 32 27
AD.LF.JIC(M)1-5/16.MET(M)33x2.OK 28.24 x 2.62 M 33 x 2 UN 1.5/16" -12 33 38
AD.LF.JIC(M)1-5/8.MET(M)42x2.OK 37.77 x 2.62 M 42 x 2 UN 1.5/8" -12 41 50
AD.LF.JIC(M)1-7/8.MET(M)48x2.OK 44.12 x 2.62 M 48 x 2 UN 1.7/8" -12 48 55
