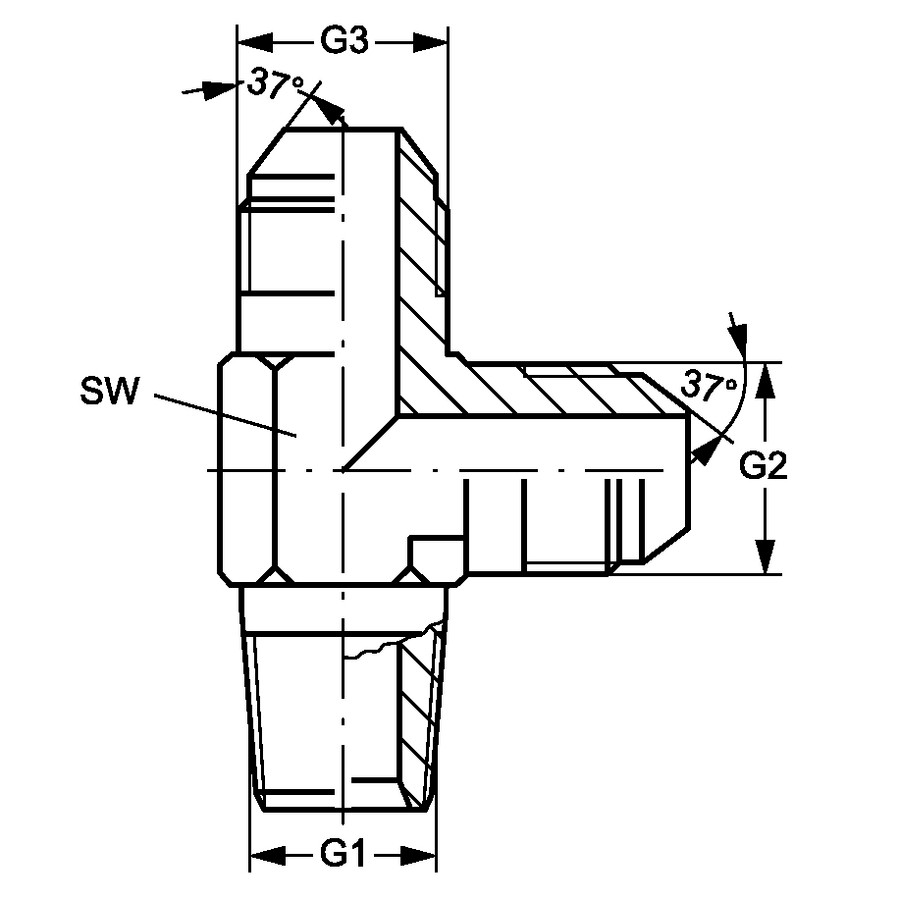

Тройник JIC L-форма, два штуцера JIC — штуцер NPT

Защита поверхности: Гальваническое покрытие Конструкция: L-образная форма Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба NPT Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2 + 3: Наружный конус 74°
Code G1 G2 + G3 SW (mm)
AD.LF.JIC(M)7/16.NPT(M)1/8 NPT 1/8" -27 UNF 7/16" -20 11
AD.LF.JIC(M)1/2.NPT(M)1/8 NPT 1/8" -27 UNF 1/2" -20 14
AD.LF.JIC(M)9/16.NPT(M)1/8 NPT 1/8" -27 UNF 9/16" -18 14
AD.LF.JIC(M)7/16.NPT(M)1/4 NPT 1/4" -18 UNF 7/16" -20 14
AD.LF.JIC(M)1/2.NPT(M)1/4 NPT 1/4" -18 UNF 1/2" -20 14
AD.LF.JIC(M)9/16.NPT(M)1/4 NPT 1/4" -18 UNF 9/16" -18 14
AD.LF.JIC(M)9/16.NPT(M)3/8 NPT 3/8" -18 UNF 9/16" -18 19
AD.LF.JIC(M)3/4.NPT(M)3/8 NPT 3/8" -18 UNF 3/4" -16 19
AD.LF.JIC(M)3/4.NPT(M)1/2 NPT 1/2" -14 UNF 3/4" -16 22
AD.LF.JIC(M)7/8.NPT(M)1/2 NPT 1/2" -14 UNF 7/8" -14 22
AD.LF.JIC(M)1-1/16.NPT(M)1/2 NPT 1/2" -14 UN 1.1/16" -12 27
AD.LF.JIC(M)7/8.NPT(M)3/4 NPT 3/4" -14 UNF 7/8" -14 27
AD.LF.JIC(M)1-1/16.NPT(M)3/4 NPT 3/4" -14 UN 1.1/16" -12 27
AD.LF.JIC(M)1-3/16.NPT(M)3/4 NPT 3/4" -14 UN 1.3/16" -12 33
AD.LF.JIC(M)1-5/16.NPT(M)3/4 NPT 3/4" -14 UN 1.5/16" -12 33
AD.LF.JIC(M)1-5/16.NPT(M)1 NPT 1" -11.5 UN 1.5/16" -12 33
AD.LF.JIC(M)1-5/8.NPT(M)1-1/4 NPT 1.1/4" -11.5 UN 1.5/8" -12 41
