Прямой переходник JIC (гайка) — BSP (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Гаечная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2: Внутренний конус 74°

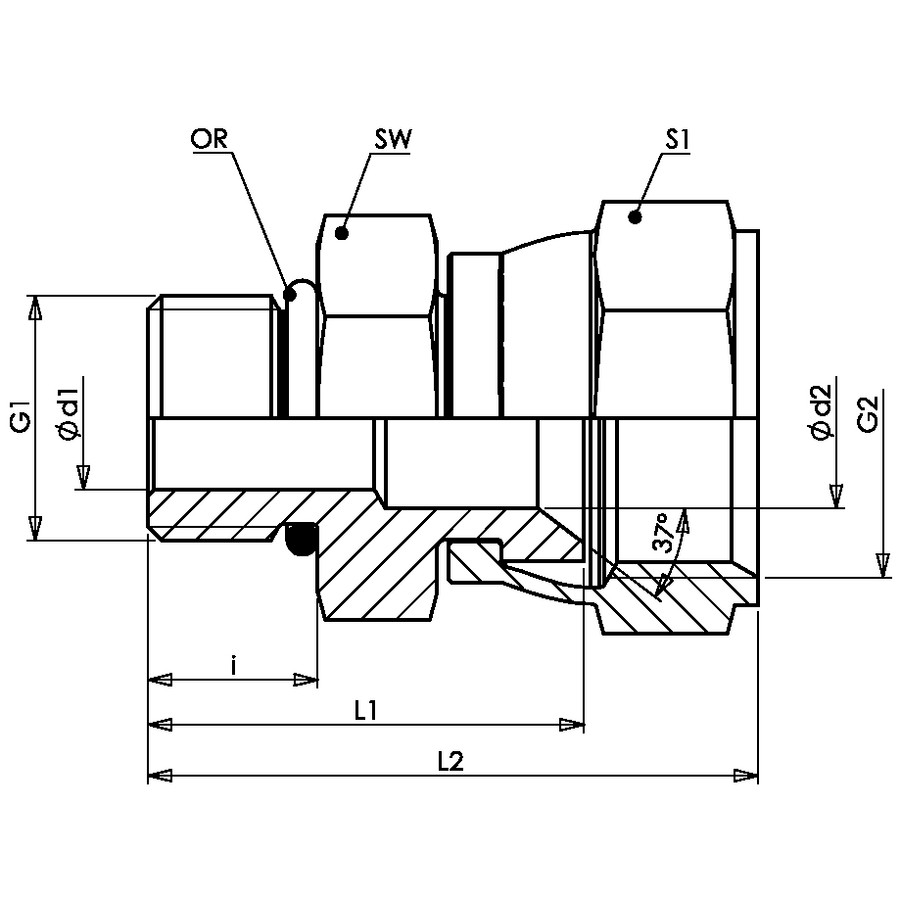

Code	OR	G1	G2	i1	L1	L2	S1	SW	Ø d1	Ø d2
AD.JIC(F)7/16.BSP(M)1/4.OR	10.77 x 2.62	G 1/4" -19	7/16" -20 UNF	11.2	26.0	35.5	14	19	7.5	4.0
AD.JIC(F)3/4.BSP(M)1/4.OR	10.77 x 2.62	G 1/4" -19	3/4" -16 UNF	11.2	28.9	40.4	24	19	7.5	9.9
AD.JIC(F)7/16.BSP(M)3/8.OR	13.94 x 2.62	G 3/8" -19	7/16" -20 UNF	11.2	27.3	36.8	14	22	9.9	4.0
AD.JIC(F)1/2.BSP(M)3/8.OR	13.94 x 2.62	G 3/8" -19	1/2" -20 UNF	11.2	28.6	38.6	19	22	9.9	6.0
AD.JIC(F)7/8.BSP(M)3/8.OR	13.94 x 2.62	G 3/8" -19	7/8" -14 UNF	11.2	31.4	45.1	27	22	9.9	12.3
AD.JIC(F)9/16.BSP(M)1/2.OR	17.86 x 2.62	G 1/2" -14	9/16" -18 UNF	14.5	34.0	44.0	44	30	12.3	6.0
AD.JIC(F)3/4.BSP(M)1/2.OR	17.86 x 2.62	G 1/2" -14	3/4" -16 UNF	14.5	35.6	47.1	24	30	12.3	9.9
AD.JIC(F)7/8.BSP(M)3/4.OR	23.47 x 2.62	G 3/4" -14	7/8" -14 UNF	14.5	37.7	51.4	27	36	15.5	12.3
AD.JIC(F)1-5/16.BSP(M)3/4.OR	23.47 x 2.62	G 3/4" -14	1.5/16" -12 UN	14.5	39.2	56.0	41	36	15.5	21.5
AD.JIC(F)1-1/16.BSP(M)1.OR	29.74 x 3.53	G 1" -11	1.1/16" -12 UN	18.6	43.0	57.9	32	46	21.5	15.5
AD.JIC(F)1-5/8.BSP(M)1.OR	29.74 x 3.53	G 1" -11	1.5/8" -12 UN	18.6	45.9	62.2	50	46	21.5	27.5
AD.JIC(F)1-5/16.BSP(M)1-1/4.OR	37.69 x 3.53	G 1.1/4" -11	1.5/16" -12 UN	18.6	46.3	63.1	41	50	27.5	21.5
AD.JIC(F)1-7/8.BSP(M)1-1/4.OR	37.69 x 3.53	G 1.1/4" -11	1.7/8" -12 UN	18.6	50.0	69.4	60	50	27.5	33.5
