Прямой переходник JIC (штуцер) — BSP (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединительный штуцер Норма: ISO 8434-2 Соединение 1: Внутренняя резьба BSP, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Плоское уплотнение Форма уплотнения 2: Наружный конус 74°

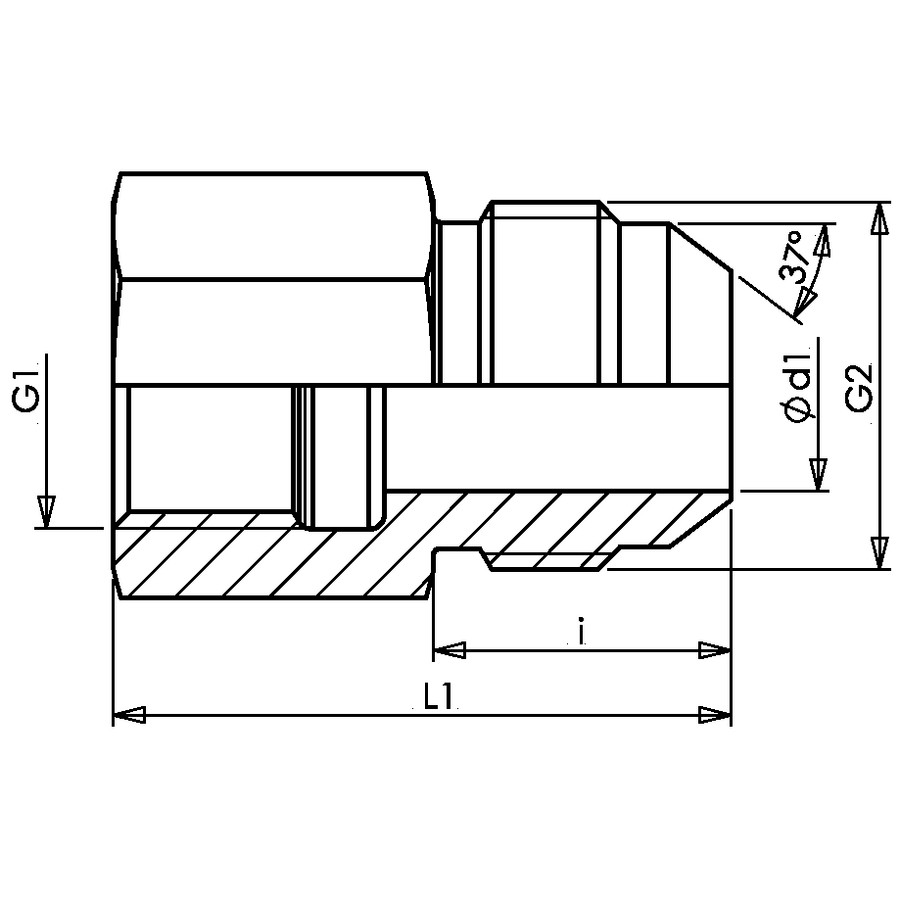

Code	G1	G2	i	L1	SW	Ø d1
AD.JIC(M)7/16.BSP(IN)1/8	G 1/8" -28	7/16" -20 UNF	14	29.5	14	4.4
AD.JIC(M)1/2.BSP(IN)1/8	G 1/8" -28	1/2" -20 UNF	14	29	14	6
AD.JIC(M)7/16.BSP(IN)1/4	G 1/4" -19	7/16" -20 UNF	14	34.5	19	4.4
AD.JIC(M)1/2.BSP(IN)1/4	G 1/4" -19	1/2" -20 UNF	14	34	19	6
AD.JIC(M)9/16.BSP(IN)1/4	G 1/4" -19	9/16" -18 UNF	14.1	33.5	19	7.5
AD.JIC(M)3/4.BSP(IN)1/4	G 1/4" -19	3/4" -16 UNF	16.7	37	22	9.9
AD.JIC(M)9/16.BSP(IN)3/8	G 3/8" -19	9/16" -18 UNF	14.1	35.5	22	7.5
AD.JIC(M)3/4.BSP(IN)3/8	G 3/8" -19	3/4" -16 UNF	16.7	37	22	9.9
AD.JIC(M)9/16.BSP(IN)1/2	G 1/2" -14	9/16" -18 UNF	14.1	39.5	27	7.5
AD.JIC(M)3/4.BSP(IN)1/2	G 1/2" -14	3/4" -16 UNF	16.7	42	27	9.9
AD.JIC(M)7/8.BSP(IN)1/2	G 1/2" -14	7/8" -14 UNF	19.3	44	27	12.3
AD.JIC(M)1-1/16.BSP(IN)1/2	G 1/2" -14	1.1/16" -12 UN	21.9	45.5	27	15.5
AD.JIC(M)3/4.BSP(IN)3/4	G 3/4" -14	3/4" -16 UNF	16.7	46	32	9.9
AD.JIC(M)1-1/16.BSP(IN)3/4	G 3/4" -14	1.1/16" -12 UN	21.9	49	32	15.5
AD.JIC(M)1-3/16.BSP(IN)3/4	G 3/4" -14	1.3/16" -12 UN	22.7	50	32	18
AD.JIC(M)1-5/16.BSP(IN)1	G 1" -11	1.5/16" -12 UN	23.1	57	41	21.5
AD.JIC(M)1-5/8.BSP(IN)1	G 1" -11	1.5/8" -12 UN	24.3	56	41	27.5
AD.JIC(M)1-5/8.BSP(IN)1-1/4	G 1.1/4" -11	1.5/8" -12 UN	24.3	59.5	50	27.5
AD.JIC(M)1-7/8.BSP(IN)1-1/4	G 1.1/4" -11	1.7/8" -12 UN	27.5	62.5	50	33
AD.JIC(M)1-7/8.BSP(IN)1-1/2	G 1.1/2" -11	1.7/8" -12 UN	27.5	65.5	55	33
AD.JIC(M)2-1/2.BSP(IN)2	G 2" -11	2.1/2" -12 UN	33.9	72	70	45
