Прямой переходник JIC (гайка) — BSP60 (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-2; ISO 8434-6 Норма соединения 2: ISO 8434-6 Соединение 1: Гаечная резьба UN/UNF Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Внутренний конус 60°

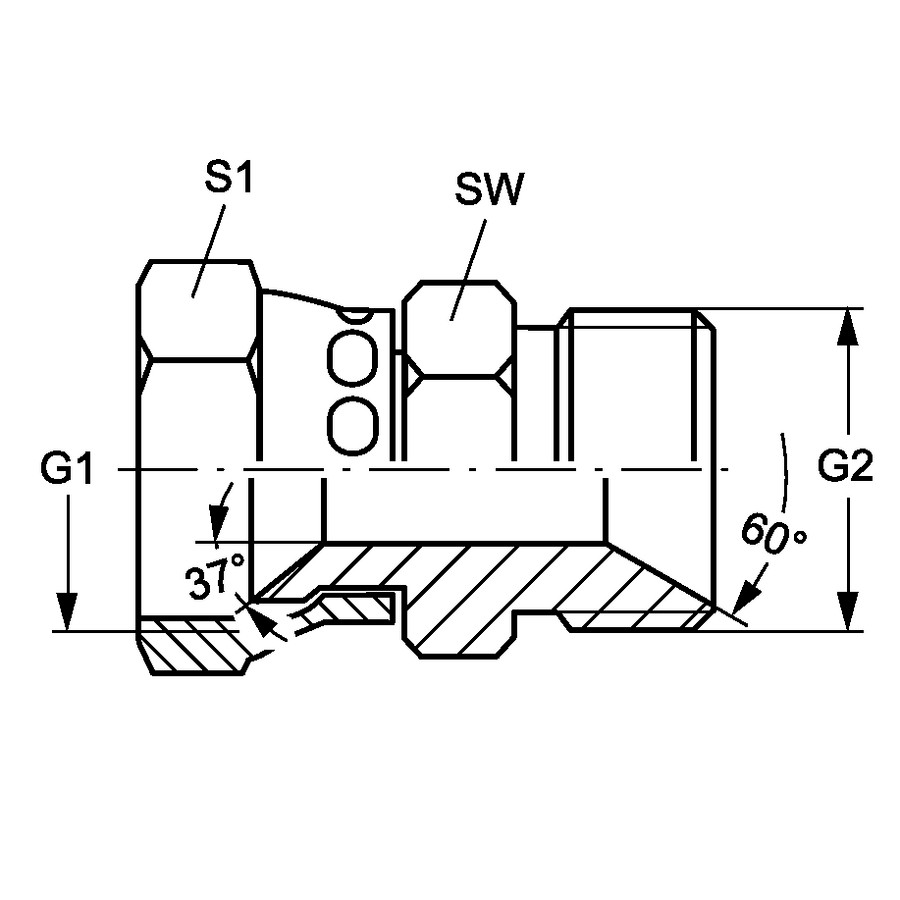

Code	G1	G2	SW (mm)	S1
AD.JIC(F)7/16.BSP60(M)1/8	UNF 7/16" -20	G 1/8" -28	14	17
AD.JIC(F)7/16.BSP60(M)1/4	UNF 7/16" -20	G 1/4" -19	19	17
AD.JIC(F)7/16.BSP60(M)3/8	UNF 7/16" -20	G 3/8" -19	22	17
AD.JIC(F)7/16.BSP60(M)1/2	UNF 7/16" -20	G 1/2" -14	27	17
AD.JIC(F)1/2.BSP60(M)1/4	UNF 1/2" -20	G 1/4" -19	19	17
AD.JIC(F)9/16.BSP60(M)1/4	UNF 9/16" -18	G 1/4" -19	19	19
AD.JIC(F)9/16.BSP60(M)3/8	UNF 9/16" -18	G 3/8" -19	22	19
AD.JIC(F)9/16.BSP60(M)1/2	UNF 9/16" -18	G 1/2" -14	27	19
AD.JIC(F)3/4.BSP60(M)1/4	UNF 3/4" -16	G 1/4" -19	19	24
AD.JIC(F)3/4.BSP60(M)3/8	UNF 3/4" -16	G 3/8" -19	22	24
AD.JIC(F)3/4.BSP60(M)1/2	UNF 3/4" -16	G 1/2" -14	27	24
AD.JIC(F)3/4.BSP60(M)3/4	UNF 3/4" -16	G 3/4" -14	32	24
AD.JIC(F)7/8.BSP60(M)3/8	UNF 7/8" -14	G 3/8" -19	22	27
AD.JIC(F)7/8.BSP60(M)1/2	UNF 7/8" -14	G 1/2" -14	27	27
AD.JIC(F)7/8.BSP60(M)5/8	UNF 7/8" -14	G 5/8" -14	30	27
AD.JIC(F)7/8.BSP60(M)3/4	UNF 7/8" -14	G 3/4" -14	32	27
AD.JIC(F)1-1/16.BSP60(M)1/2	UN 1.1/16" -12	G 1/2" -14	27	32
AD.JIC(F)1-1/16.BSP60(M)3/4	UN 1.1/16" -12	G 3/4" -14	32	32
AD.JIC(F)1-1/16.BSP60(M)1	UN 1.1/16" -12	G 1" -11	41	32
AD.JIC(F)1-5/16.BSP60(M)3/4	UN 1.5/16" -12	G 3/4" -14	32	41
AD.JIC(F)1-5/16.BSP60(M)1	UN 1.5/16" -12	G 1" -11	41	41
AD.JIC(F)1-5/8.BSP60(M)1-1/4	UN 1.5/8" -12	G 1.1/4" -11	50	50
AD.JIC(F)1-7/8.BSP60(M)1-1/2	UN 1.7/8" -12	G 1.1/2" -11	55	55
AD.JIC(F)2-1/2.BSP60(M)2	UN 2.1/2" -12	G 2" -11	70	70
