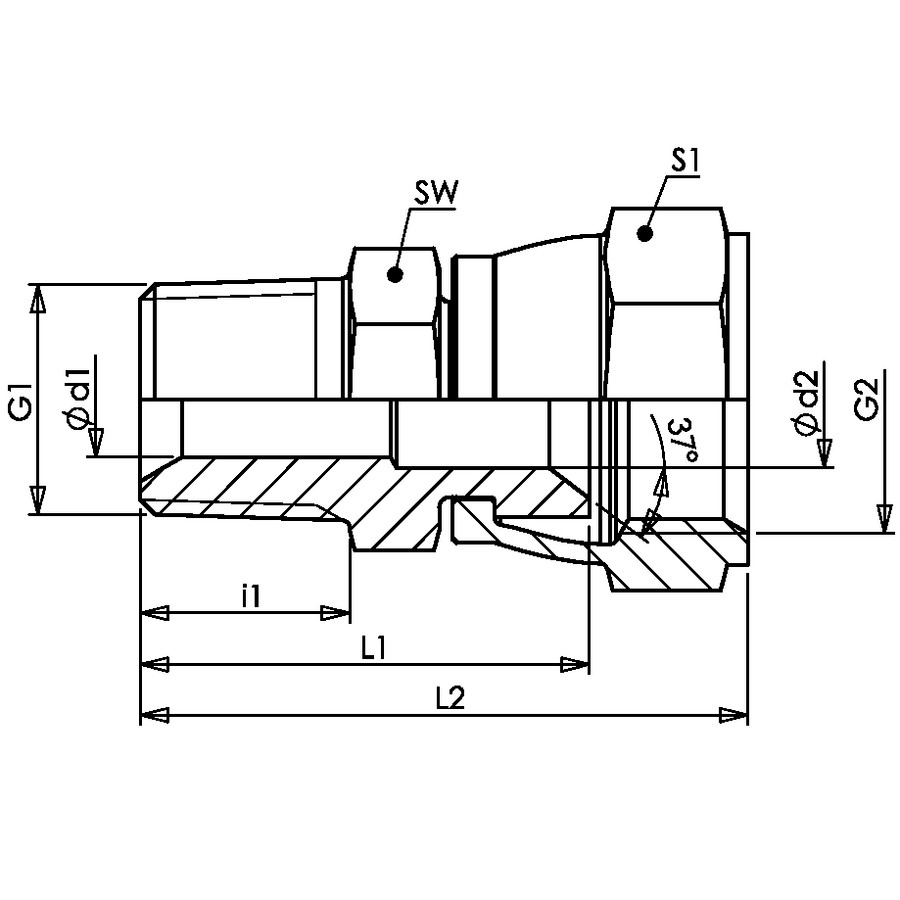

Прямой переходник JIC (гайка) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Гаечная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Внутренний конус 74°
Code G1 G2 i1 L1 L2 S1 SW Ø d1 Ø d2
AD.JIC(F)7/16.BSPT(M)1/8 R 1/8" K 7/16" -20 UNF 10.5 24.5 34.0 14 12.0 4.0 4.0
AD.JIC(F)1/2.BSPT(M)1/8 R 1/8" K 1/2" -20 UNF 10.5 25.7 35.2 17 12.0 4.4 4.4
AD.JIC(F)7/16.BSPT(M)1/4 R 1/4" K 7/16" -20 UNF 14.0 29.0 38.5 14 14.0 7.0 4.0
AD.JIC(F)1/2.BSPT(M)1/4 R 1/4" K 1/2" -20 UNF 14.0 30.2 39.7 17 14.0 7.0 4.4
AD.JIC(F)9/16.BSPT(M)1/4 R 1/4" K 9/16" -18 UNF 14.0 30.3 40.3 19 14.0 6.0 6.0
AD.JIC(F)3/4.BSPT(M)1/4 R 1/4" K 3/4" -16 UNF 14.0 32.4 43.9 24 19.0 7.0 9.9
AD.JIC(F)1/2.BSPT(M)3/8 R 3/8" K 1/2" -20 UNF 14.5 30.7 40.2 17 17.0 10.0 4.4
AD.JIC(F)9/16.BSPT(M)3/8 R 3/8" K 9/16" -18 UNF 14.5 30.8 40.8 19 17.0 10.0 6.0
AD.JIC(F)3/4.BSPT(M)3/8 R 3/8" K 3/4" -16 UNF 14.5 32.9 44.4 24 19.0 9.9 9.9
AD.JIC(F)7/8.BSPT(M)3/8 R 3/8" K 7/8" -14 UNF 14.5 34.6 48.3 27 22.0 10.0 12.3
AD.JIC(F)3/4.BSPT(M)1/2 R 1/2" K 3/4" -16 UNF 18.5 37.4 48.9 24 22.0 13.0 9.9
AD.JIC(F)7/8.BSPT(M)1/2 R 1/2" K 7/8" -14 UNF 18.5 38.6 52.3 27 22.0 12.3 12.3
AD.JIC(F)1-1/16.BSPT(M)1/2 R 1/2" K 1.1/16" -12 UN 18.5 40.1 55.0 32 27.0 13.0 15.5
AD.JIC(F)7/8.BSPT(M)3/4 R 3/4" K 7/8" -14 UNF 20.0 41.1 54.8 27 27.0 18.0 12.3
AD.JIC(F)1-1/16.BSPT(M)3/4 R 3/4" K 1.1/16" -12 UN 20.0 41.6 56.5 32 27.0 18.0 15.5
AD.JIC(F)1-3/16.BSPT(M)3/4 R 3/4" K 1.3/16" -12 UN 20.0 41.7 58.2 36 32.0 18.0 18.0
AD.JIC(F)1-5/16.BSPT(M)3/4 R 3/4" K 1.5/16" -12 UN 20.0 43.1 59.9 41 32.0 18.0 21.5
AD.JIC(F)1-1/16.BSPT(M)1 R 1" K 1.1/16" -12 UN 24.0 46.6 61.5 32 36.0 24.0 15.5
AD.JIC(F)1-5/16.BSPT(M)1 R 1" K 1.5/16" -12 UN 24.0 47.6 64.4 41 36.0 21.5 21.5
AD.JIC(F)1-5/8.BSPT(M)1-1/4 R 1.1/4" K 1.5/8" -12 UN 26.0 53.5 69.8 50 46.0 27.5 27.5
AD.JIC(F)1-7/8.BSPT(M)1-1/2 R 1.1/2" K 1.7/8" -12 UN 27.0 56.3 75.7 60 50.0 33.5 33.5
