JIC – BSPT Каталог
211
212

*Внешний вид изделия может отличаться от изображения

Открыть PDF

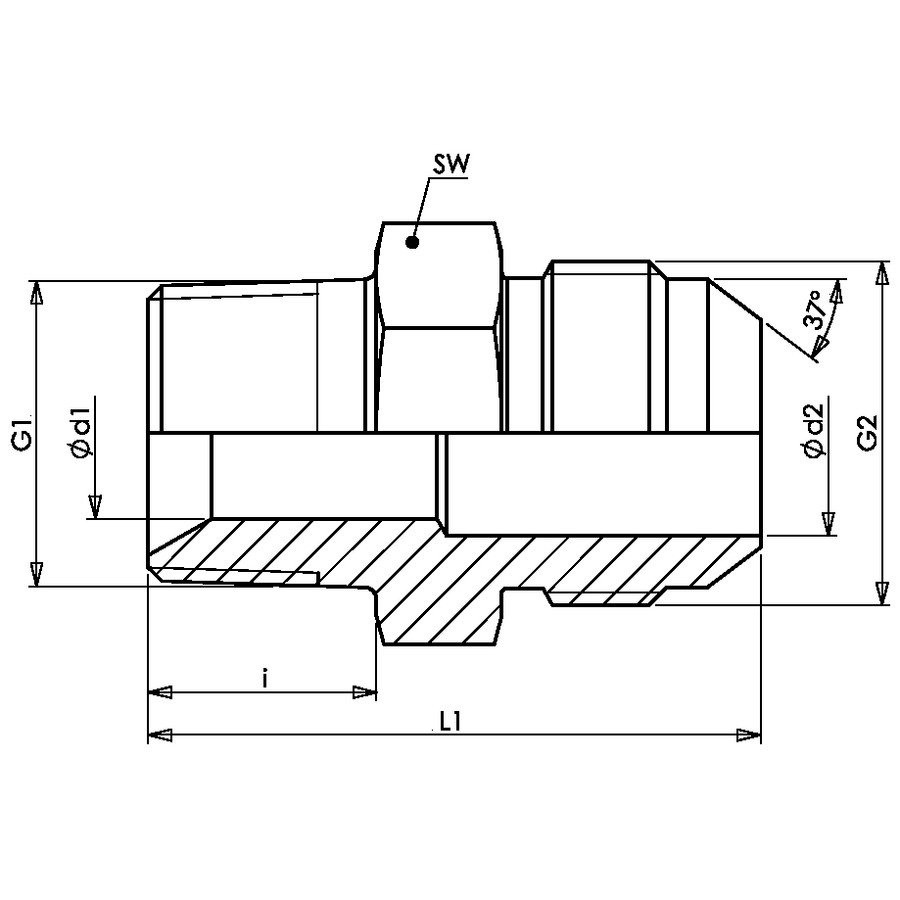

Прямой переходник JIC (штуцер) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 74°
Code G1 G2 i L1 SW Ø d1 Ø d2
AD.JIC(M)7/16.BSPT(M)1/8 R 1/8" K 7/16" -20 UNF 10.5 30 14 4 4
AD.JIC(M)1/2.BSPT(M)1/8 R 1/8" K 1/2" -20 UNF 10.5 30 14 4 4
AD.JIC(M)7/16.BSPT(M)1/4 R 1/4" K 7/16" -20 UNF 14 34.5 14 4.4 4.4
AD.JIC(M)1/2.BSPT(M)1/4 R 1/4" K 1/2" -20 UNF 14 34.5 14 6 6
AD.JIC(M)9/16.BSPT(M)1/4 R 1/4" K 9/16" -18 UNF 14 34.6 19 7 7
AD.JIC(M)3/4.BSPT(M)1/4 R 1/4" K 3/4" -16 UNF 14 37.7 22 7 7
AD.JIC(M)7/16.BSPT(M)3/8 R 3/8" K 7/16" -20 UNF 14.5 36 19 4.4 4.4
AD.JIC(M)1/2.BSPT(M)3/8 R 3/8" K 1/2" -20 UNF 14.5 36 19 6 6
AD.JIC(M)9/16.BSPT(M)3/8 R 3/8" K 9/16" -18 UNF 14.5 36.1 19 7.5 7.5
AD.JIC(M)3/4.BSPT(M)3/8 R 3/8" K 3/4" -16 UNF 14.5 38.2 22 9.5 9.5
AD.JIC(M)7/8.BSPT(M)3/8 R 3/8" K 7/8" -14 UNF 14.5 42.8 24 9.5 9.5
AD.JIC(M)1-1/16.BSPT(M)3/8 R 3/8" K 1.1/16" -12 UN 14.5 46.9 27 9.5 9.5
AD.JIC(M)9/16.BSPT(M)1/2 R 1/2" K 9/16" -18 UNF 18.5 40.1 22 7.5 7.5
AD.JIC(M)3/4.BSPT(M)1/2 R 1/2" K 3/4" -16 UNF 18.5 42.7 22 9.9 9.9
AD.JIC(M)7/8.BSPT(M)1/2 R 1/2" K 7/8" -14 UNF 18.5 47.3 24 12.3 12.3
AD.JIC(M)1-1/16.BSPT(M)1/2 R 1/2" K 1.1/16" -12 UN 18.5 21.9 27 13 13
AD.JIC(M)1-5/16.BSPT(M)1/2 R 1/2" K 1.5/16" -12 UN 18.5 52.6 36 13 13
AD.JIC(M)7/8.BSPT(M)5/8 R 5/8" K 7/8" -14 UNF 19.5 50.3 24 12.3 12.3
AD.JIC(M)9/16.BSPT(M)3/4 R 3/4" K 9/16" -18 UNF 20 45.1 27 15 7.5
AD.JIC(M)3/4.BSPT(M)3/4 R 3/4" K 3/4" -16 UNF 20 47.7 27 15 9.9
AD.JIC(M)7/8.BSPT(M)3/4 R 3/4" K 7/8" -14 UNF 20 50.3 27 12.3 12.3
AD.JIC(M)1-1/16.BSPT(M)3/4 R 3/4" K 1.1/16" -12 UN 20 52.9 27 15 15
AD.JIC(M)1-5/16.BSPT(M)3/4 R 3/4" K 1.5/16" -12 UN 20 54.1 36 15 21.5
AD.JIC(M)1-5/8.BSPT(M)3/4 R 3/4" K 1.5/8" -12 UN 20 57.3 46 15 22
AD.JIC(M)3/4.BSPT(M)1 R 1" K 3/4" -16 UNF 24 51.7 36 22 9.9
AD.JIC(M)7/8.BSPT(M)1 R 1" K 7/8" -14 UNF 24 54.3 36 22 12.3
AD.JIC(M)1-1/16.BSPT(M)1 R 1" K 1.1/16" -12 UN 24 56.9 36 22 15.5
AD.JIC(M)1-5/16.BSPT(M)1 R 1" K 1.5/16" -12 UN 24 58.1 36 21.5 21.5
AD.JIC(M)1-5/8.BSPT(M)1 R 1" K 1.5/8" -12 UN 24 61.3 46 22 27.5
AD.JIC(M)1-1/16.BSPT(M)1-1/4 R 1.1/4" K 1.1/16" -12 UN 26 60.9 46 26 15.5
AD.JIC(M)1-5/16.BSPT(M)1-1/4 R 1.1/4" K 1.5/16" -12 UN 26 62.1 46 26 21.5
AD.JIC(M)1-5/8.BSPT(M)1-1/4 R 1.1/4" K 1.5/8" -12 UN 26 63.3 46 26 26
AD.JIC(M)1-7/8.BSPT(M)1-1/4 R 1.1/4" K 1.7/8" -12 UN 26 68.5 50 26 33.5
AD.JIC(M)1-5/16.BSPT(M)1-1/2 R 1.1/2" K 1.5/16" -12 UN 27 65.1 50 32 21.5
AD.JIC(M)1-5/8.BSPT(M)1-1/2 R 1.1/2" K 1.5/8" -12 UN 27 66.3 50 32 27.5
AD.JIC(M)1-7/8.BSPT(M)1-1/2 R 1.1/2" K 1.7/8" -12 UN 27 69.5 50 32 32
AD.JIC(M)2-1/2.BSPT(M)1-1/2 R 1.1/2" K 2.1/2" -12 UN 27 79.9 65 32 45
AD.JIC(M)2-1/2.BSPT(M)2 R 2" K 2.1/2" -12 UN 31 83.9 65 45 45
AD.JIC(M)3.BSPT(M)2-1/2 R 2.1/2" K 3" -11 UN 36 99 77 58 58
AD.JIC(M)3-1/2.BSPT(M)1 R 1" K 3.1/2" -11 UN 40 115 80 70 70
