Прямой переходник JIC (гайка) — JIC (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-2 Соединение 1: Гаечная резьба UN/UNF Соединение 2: Гаечная резьба UN/UNF Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Внутренний конус 74°

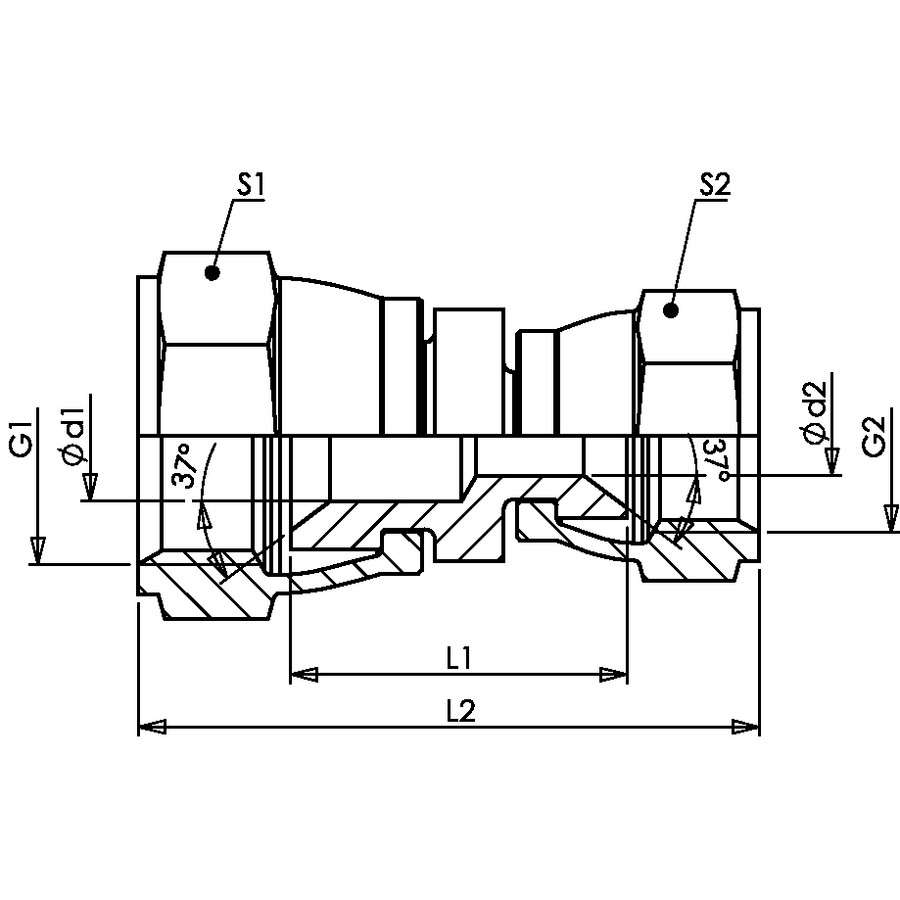

Code	Ø d1 (mm)	Ø d2 (mm)	G1	G2	L1 (mm)	L2 (mm)	S1	S2
AD.JIC(F)7/16.JIC(F)7/16	4,0	4,0	UNF 7/16" -20	UNF 7/16" -20	19,0	38,0	14	14
AD.JIC(F)1/2.JIC(F)1/2	4,4	4,4	UNF 1/2" -20	UNF 1/2" -20	21,4	40,4	17	17
AD.JIC(F)9/16.JIC(F)7/16	6,0	4,0	UNF 9/16" -18	UNF 7/16" -20	21,9	41,4	19	14
AD.JIC(F)9/16.JIC(F)1/2	6,0	4,4	UNF 9/16" -18	UNF 1/2" -20	23,0	42,5	19	17
AD.JIC(F)9/16.JIC(F)9/16	6,0	6,0	UNF 9/16" -18	UNF 9/16" -18	21,6	41,6	19	19
AD.JIC(F)3/4.JIC(F)9/16	9,9	6,0	UNF 3/4" -16	UNF 9/16" -18	25,4	46,9	24	19
AD.JIC(F)3/4.JIC(F)3/4	9,9	9,9	UNF 3/4" -16	UNF 3/4" -16	24,8	47,8	24	24
AD.JIC(F)7/8.JIC(F)9/16	12,3	6,0	UNF 7/8" -14	UNF 9/16" -18	27,3	51,0	27	19
AD.JIC(F)7/8.JIC(F)3/4	12,3	9,9	UNF 7/8" -14	UNF 3/4" -16	27,7	52,9	27	24
AD.JIC(F)7/8.JIC(F)7/8	12,3	12,3	UNF 7/8" -14	UNF 7/8" -14	27,2	54,6	27	27
AD.JIC(F)1-1/16.JIC(F)1-1/16	15,5	15,5	UN 1.1/16" -12	UN 1.1/16" -12	28,2	58,0	32	32
AD.JIC(F)1-5/16.JIC(F)1-1/16	21,5	15,5	UN 1.5/16" -12	UN 1.1/16" -12	32,0	63,7	41	32
AD.JIC(F)1-5/16.JIC(F)1-5/16	21,5	21,5	UN 1.5/16" -12	UN 1.5/16" -12	30,2	63,8	41	41
AD.JIC(F)1-5/8.JIC(F)1-5/8	27,5	27,5	UN 1.5/8" -12	UN 1.5/8" -12	34,0	66,6	50	50
AD.JIC(F)1-7/8.JIC(F)1-7/8	33,5	33,5	UN 1.7/8" -12	UN 1.7/8" -12	37,6	76,4	60	60
