Прямой переходник JIC (штуцер) — JIC (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-2 Соединение 1: Гаечная резьба UN/UNF Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Наружный конус 74°

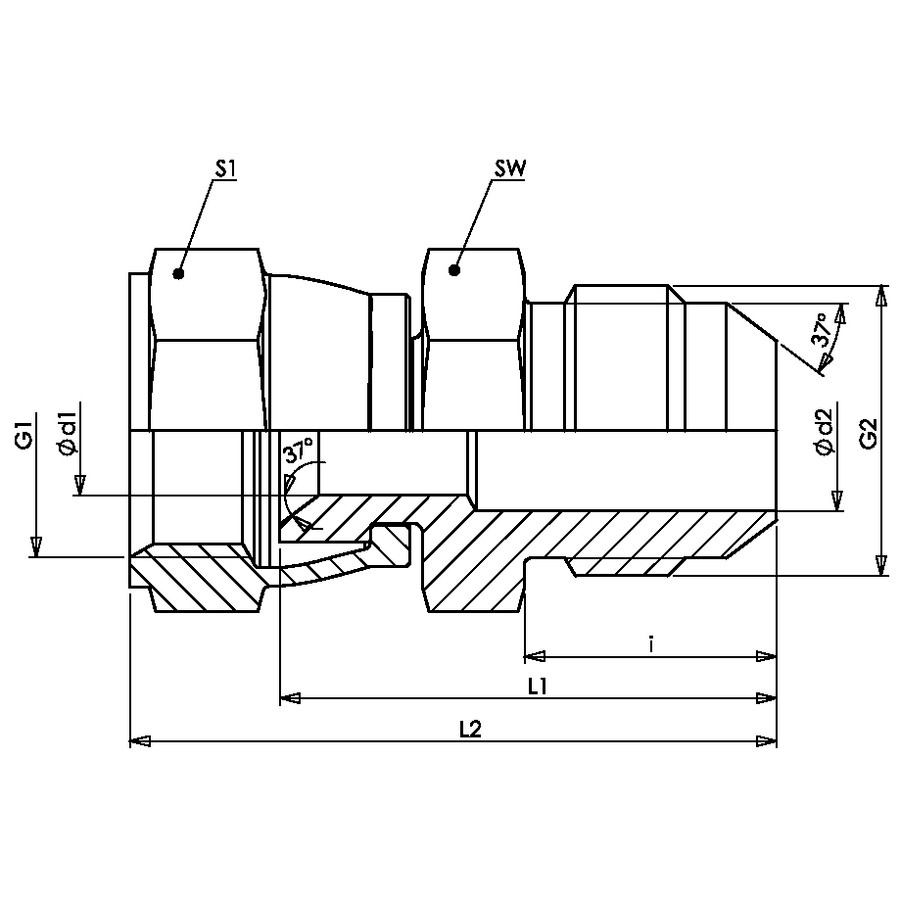

Code	G1	G2	i (mm)	L1 (mm)	L2 (mm)	S1	SW (mm)	Ø d1 (mm)	Ø d2 (mm)
AD.JIC(M)7/16.JIC(F)7/16	UNF 7/16" -20	UNF 7/16" -20	14	28,5	38	17	12	4	4
AD.JIC(M)9/16.JIC(F)7/16	UNF 7/16" -20	UNF 9/16" -18	14,1	30	39,5	17	17	4	7
AD.JIC(M)7/16.JIC(F)1/2	UNF 1/2" -20	UNF 7/16" -20	14	28,5	38	17	14	4,4	4,4
AD.JIC(M)1/2.JIC(F)1/2	UNF 1/2" -20	UNF 1/2" -20	14	29,5	39	17	14	4,4	6
AD.JIC(M)7/16.JIC(F)9/16	UNF 9/16" -18	UNF 7/16" -20	14	30,5	40,5	17	17	6	4,4
AD.JIC(M)1/2.JIC(F)9/16	UNF 9/16" -18	UNF 1/2" -20	14	30,5	40,5	19	17	6	6
AD.JIC(M)9/16.JIC(F)9/16	UNF 9/16" -18	UNF 9/16" -18	14,1	30,5	40,5	19	17	6	7,5
AD.JIC(M)3/4.JIC(F)9/16	UNF 9/16" -18	UNF 3/4" -16	16,7	34	44	19	22	6	9,9
AD.JIC(M)7/16.JIC(F)3/4	UNF 3/4" -16	UNF 7/16" -20	14	32,5	44	22	19	9,9	4,4
AD.JIC(M)1/2.JIC(F)3/4	UNF 3/4" -16	UNF 1/2" -20	14	32,5	44	22	22	9,9	6
AD.JIC(M)9/16.JIC(F)3/4	UNF 3/4" -16	UNF 9/16" -18	14,1	33	44,5	22	19	9,9	7,5
AD.JIC(M)3/4.JIC(F)3/4	UNF 3/4" -16	UNF 3/4" -16	16,7	33,5	47	24	22	9,9	9,9
AD.JIC(M)7/8.JIC(F)3/4	UNF 3/4" -16	UNF 7/8" -14	19,3	38	49,5	24	24	9,9	12,3
AD.JIC(M)1-1/16.JIC(F)3/4	UNF 3/4" -16	UN 1.1/16" -12	21,9	41,5	53	24	24	9,9	15,5
AD.JIC(M)7/16.JIC(F)7/8	UNF 7/8" -14	UNF 7/16" -20	14	33,5	47,2	27	19	12,3	4,4
AD.JIC(M)1/2.JIC(F)7/8	UNF 7/8" -14	UNF 1/2" -20	14	33,5	47,2	27	19	12,3	6
AD.JIC(M)9/16.JIC(F)7/8	UNF 7/8" -14	UNF 9/16" -18	14,1	34	47,7	27	24	12,3	7,5
AD.JIC(M)3/4.JIC(F)7/8	UNF 7/8" -14	UNF 3/4" -16	16,7	36	49,7	27	22	12,3	9,9
AD.JIC(M)7/8.JIC(F)7/8	UNF 7/8" -14	UNF 7/8" -14	19,3	39	52,7	27	24	12,3	12,3
AD.JIC(M)1-1/16.JIC(F)7/8	UNF 7/8" -14	UN 1.1/16" -12	21,9	42,5	56,2	27	28	12,3	15,5
AD.JIC(M)7/16.JIC(F)1-1/16	UN 1.1/16" -12	UNF 7/16" -20	14	36,5	51,4	32	24	15,5	4,4
AD.JIC(M)1/2.JIC(F)1-1/16	UN 1.1/16" -12	UNF 1/2" -20	14	36,5	51,4	32	24	15,5	6
AD.JIC(M)9/16.JIC(F)1-1/16	UN 1.1/16" -12	UNF 9/16" -18	14,1	36,5	51,4	32	27	15,5	7,5
AD.JIC(M)3/4.JIC(F)1-1/16	UN 1.1/16" -12	UNF 3/4" -16	16,7	39,5	54,4	32	29	15,5	9,9
AD.JIC(M)7/8.JIC(F)1-1/16	UN 1.1/16" -12	UNF 7/8" -14	19,3	42	56,9	32	27	15,5	12,3
AD.JIC(M)1-1/16.JIC(F)1-1/16	UN 1.1/16" -12	UN 1.1/16" -12	21,9	44,5	59,4	32	32	15,5	15,5
AD.JIC(M)1-5/16.JIC(F)1-1/16	UN 1.1/16" -12	UN 1.5/16" -12	23,1	47	61,9	32	27	15,5	21,1
AD.JIC(M)1-1/16.JIC(F)1-3/16	UN 1.3/16" -12	UN 1.1/16" -12	21,9	44,5	61	35	32	18	15,5
AD.JIC(M)3/4.JIC(F)1-5/16	UN 1.5/16" -12	UNF 3/4" -16	16,7	39	55,8	41	36	21,5	9,9
AD.JIC(M)7/8.JIC(F)1-5/16	UN 1.5/16" -12	UNF 7/8" -14	19,3	42	58,8	41	36	21,5	12,3
AD.JIC(M)1-1/16.JIC(F)1-5/16	UN 1.5/16" -12	UN 1.1/16" -12	21,9	44,5	61,3	41	36	21,5	15,5
AD.JIC(M)1-3/16.JIC(F)1-5/16	UN 1.5/16" -12	UN 1.3/16" -12	22,7	45,5	62,3	41	36	21,5	18
AD.JIC(M)1-5/16.JIC(F)1-5/16	UN 1.5/16" -12	UN 1.5/16" -12	23,1	47	63,8	41	36	21,5	21,5
AD.JIC(M)7/8.JIC(F)1-5/8	UN 1.5/8" -12	UNF 7/8" -14	19,3	45	61,3	50	46	27,5	12,3
AD.JIC(M)1-1/16.JIC(F)1-5/8	UN 1.5/8" -12	UN 1.1/16" -12	21,9	47,5	63,8	41	41	27,5	15,5
AD.JIC(M)1-3/16.JIC(F)1-5/8	UN 1.5/8" -12	UN 1.3/16" -12	22,7	48,5	64,8	50	46	27,5	18
AD.JIC(M)1-5/16.JIC(F)1-5/8	UN 1.5/8" -12	UN 1.5/16" -12	23,1	49	65,3	50	46	27,5	21,5
AD.JIC(M)1-5/8.JIC(F)1-5/8	UN 1.5/8" -12	UN 1.5/8" -12	24,3	52	68,3	50	46	27,5	27,5
AD.JIC(M)1-5/8.JIC(F)1-7/8	UN 1.7/8" -12	UN 1.5/8" -12	24,3	52,5	71,9	55	50	33,5	27,5
AD.JIC(M)1-7/8.JIC(F)1-7/8	UN 1.7/8" -12	UN 1.7/8" -12	27,5	55,5	74,9	55	50	33,5	33,5
AD.JIC(M)1-7/8.JIC(F)2-1/2	UN 2.1/2" -12	UN 1.7/8" -12	27,5	65,5	89	75	65	45	33,5
