Прямой переходник JIC (штуцер) — JIC (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединительный штуцер Норма: ISO 8434-2 Соединение 1: Наружная резьба UN/UNF Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Наружный конус 74° Форма уплотнения 2: Наружный конус 74°

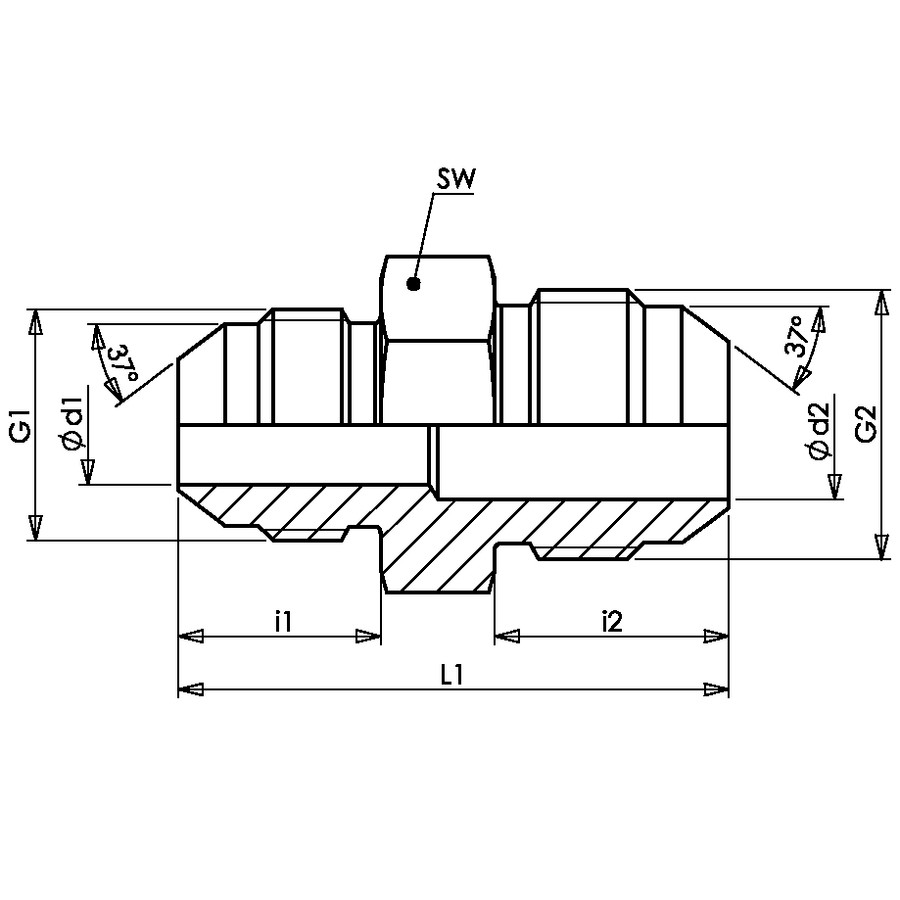

Code	G1	G2	i1 (mm)	i2 (mm)	L1 (mm)	SW (mm)	Ø d1 (mm)	Ø d2 (mm)
AD.JIC(M)3/8.JIC(M)3/8	UNF 3/8" -24	UNF 3/8" -24	14	14	35	12	4	4
AD.JIC(M)3/8.JIC(M)7/16	UNF 3/8" -24	UNF 7/16" -20	14	14	35	12	4	4
AD.JIC(M)7/16.JIC(M)7/16	UNF 7/16" -20	UNF 7/16" -20	14	14	35	12	4,4	4,4
AD.JIC(M)7/16.JIC(M)1/2	UNF 7/16" -20	UNF 1/2" -20	14	14	35	14	4,4	4,4
AD.JIC(M)7/16.JIC(M)9/16	UNF 7/16" -20	UNF 9/16" -18	14	14	35	17	4,4	7,5
AD.JIC(M)7/16.JIC(M)3/4	UNF 7/16" -20	UNF 3/4" -16	14	16,7	38,3	19	4,4	9,9
AD.JIC(M)7/16.JIC(M)7/8	UNF 7/16" -20	UNF 7/8" -14	14	19,3	42,7	24	4,4	12,3
AD.JIC(M)1/2.JIC(M)1/2	UNF 1/2" -20	UNF 1/2" -20	14	14	35	14	6	6
AD.JIC(M)1/2.JIC(M)9/16	UNF 1/2" -20	UNF 9/16" -18	14	14,1	35,9	17	6	7,5
AD.JIC(M)1/2.JIC(M)3/4	UNF 1/2" -20	UNF 3/4" -16	14	16,7	38,3	19	6	9,9
AD.JIC(M)1/2.JIC(M)7/8	UNF 1/2" -20	UNF 7/8" -14	14	19,3	42,7	24	6	12,3
AD.JIC(M)9/16.JIC(M)9/16	UNF 9/16" -18	UNF 9/16" -18	14,1	14,1	36	17	7,5	7,5
AD.JIC(M)9/16.JIC(M)3/4	UNF 9/16" -18	UNF 3/4" -16	14,1	16,7	38,4	19	7,5	9,9
AD.JIC(M)9/16.JIC(M)7/8	UNF 9/16" -18	UNF 7/8" -14	14,1	19,3	42,8	24	7,5	12,3
AD.JIC(M)9/16.JIC(M)1-1/16	UNF 9/16" -18	UN 1.1/16" -12	14,1	21,9	47,2	27	7,5	15,5
AD.JIC(M)3/4.JIC(M)3/4	UNF 3/4" -16	UNF 3/4" -16	16,7	16,7	41	19	9,9	9,9
AD.JIC(M)3/4.JIC(M)7/8	UNF 3/4" -16	UNF 7/8" -14	16,7	19,3	45,4	24	9,9	12,3
AD.JIC(M)3/4.JIC(M)1-1/16	UNF 3/4" -16	UN 1.1/16" -12	16,7	21,9	49,8	27	9,9	15,5
AD.JIC(M)3/4.JIC(M)1-5/16	UNF 3/4" -16	UN 1.5/16" -12	16,7	23,1	50,6	36	9,9	21,5
AD.JIC(M)7/8.JIC(M)7/8	UNF 7/8" -14	UNF 7/8" -14	19,3	19,3	48	24	12,3	12,3
AD.JIC(M)7/8.JIC(M)1-1/16	UNF 7/8" -14	UN 1.1/16" -12	19,3	21,9	52,4	27	12,3	15,5
AD.JIC(M)7/8.JIC(M)1-5/16	UNF 7/8" -14	UN 1.5/16" -12	19,3	23,1	53,2	36	12,3	21,5
AD.JIC(M)1-1/16.JIC(M)1-1/16	UN 1.1/16" -12	UN 1.1/16" -12	21,9	21,9	55	27	15,5	15,5
AD.JIC(M)1-1/16.JIC(M)1-3/16	UN 1.1/16" -12	UN 1.3/16" -12	21,9	22,7	55,2	32	21,9	22,7
AD.JIC(M)1-1/16.JIC(M)1-5/16	UN 1.1/16" -12	UN 1.5/16" -12	21,9	23,1	55,8	36	15,5	21,5
AD.JIC(M)1-1/16.JIC(M)1-5/8	UN 1.1/16" -12	UN 1.5/8" -12	21,9	24,3	59,1	46	15,5	27,5
AD.JIC(M)1-3/16.JIC(M)1-3/16	UN 1.3/16" -12	UN 1.3/16" -12	22,7	22,7	56	32	18	18
AD.JIC(M)1-3/16.JIC(M)1-5/16	UN 1.3/16" -12	UN 1.5/16" -12	22,7	23,1	56,6	36	18	21,5
AD.JIC(M)1-5/16.JIC(M)1-5/16	UN 1.5/16" -12	UN 1.5/16" -12	23,1	23,1	57	36	21,5	21,5
AD.JIC(M)1-5/16.JIC(M)1-5/8	UN 1.5/16" -12	UN 1.5/8" -12	23,1	24,3	60,3	46	21,5	27,5
AD.JIC(M)1-5/16.JIC(M)1-7/8	UN 1.5/16" -12	UN 1.7/8" -12	23,1	27,5	65,6	50	21,5	33
AD.JIC(M)1-5/8.JIC(M)1-5/8	UN 1.5/8" -12	UN 1.5/8" -12	24,3	24,3	61,5	46	27,5	27,5
AD.JIC(M)1-5/8.JIC(M)1-7/8	UN 1.5/8" -12	UN 1.7/8" -12	24,3	27,5	66,8	50	27,5	33
AD.JIC(M)1-7/8.JIC(M)1-7/8	UN 1.7/8" -12	UN 1.7/8" -12	27,5	27,5	70	50	33	33
AD.JIC(M)2-1/2.JIC(M)2-1/2	UN 2.1/2" -12	UN 2.1/2" -12	33,9	33,9	86,5	65	45	45
