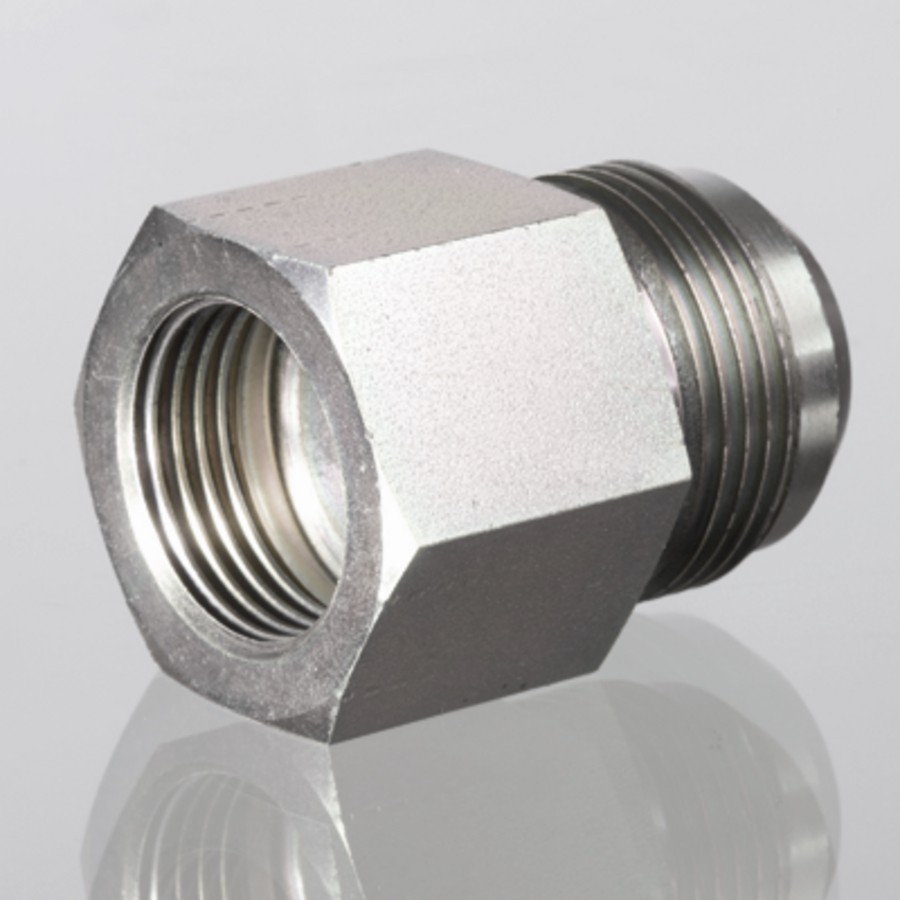

Прямой переходник JIC (штуцер) — JIC (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-2 Соединение 1: Внутренняя резьба UN/UNF Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Наружный конус 74°

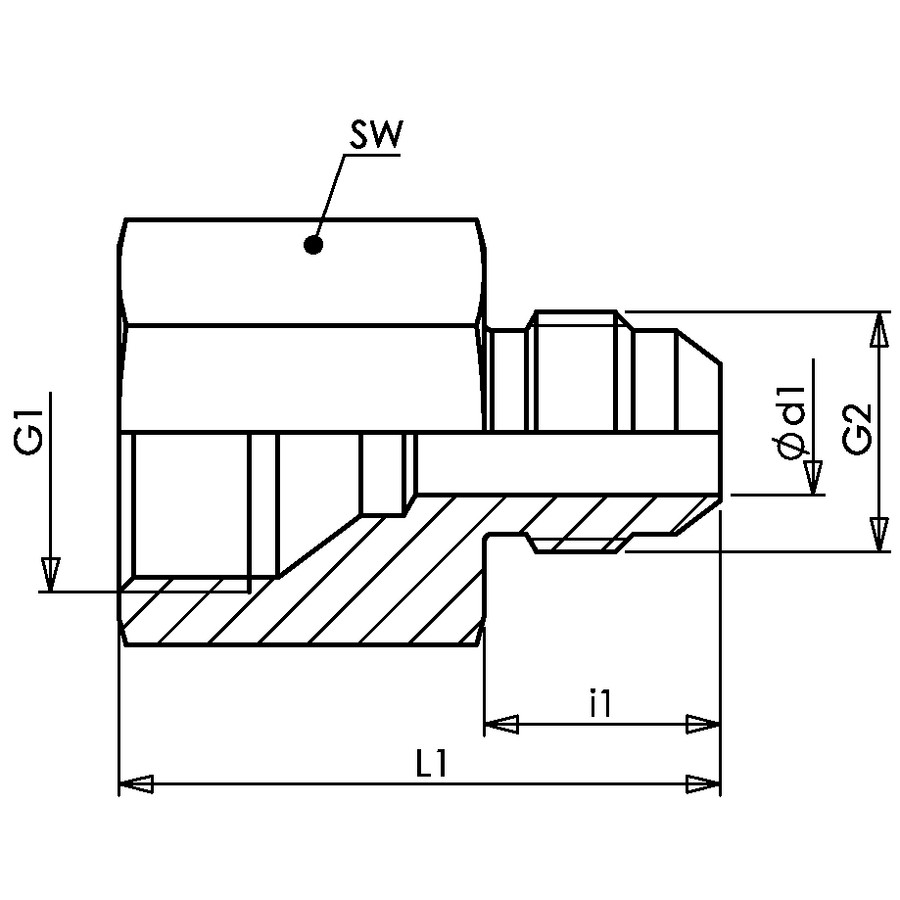

Code	Ø d1 (mm)	G1	G2	i1 (mm)	L1 (mm)	SW (mm)
AD.JIC(M)9/16.JIC(IN)7/16	4,4	UNF 7/16" -20	UNF 9/16" -18	14,1	31,7	17
AD.JIC(M)3/4.JIC(IN)7/16	4,4	UNF 7/16" -20	UNF 3/4" -16	16,7	35,2	22
AD.JIC(M)7/8.JIC(IN)7/16	4,4	UNF 7/16" -20	UNF 7/8" -14	19,3	38,2	24
AD.JIC(M)7/16.JIC(IN)1/2	4,4	UNF 1/2" -20	UNF 7/16" -20	14	33,1	17
AD.JIC(M)9/16.JIC(IN)1/2	6	UNF 1/2" -20	UNF 9/16" -18	14,1	33,1	17
AD.JIC(M)3/4.JIC(IN)1/2	6	UNF 1/2" -20	UNF 3/4" -16	16,7	36,1	22
AD.JIC(M)7/16.JIC(IN)9/16	4,4	UNF 9/16" -18	UNF 7/16" -20	14	33	19
AD.JIC(M)1/2.JIC(IN)9/16	6	UNF 9/16" -18	UNF 1/2" -20	14	33	19
AD.JIC(M)3/4.JIC(IN)9/16	7,5	UNF 9/16" -18	UNF 3/4" -16	16,7	36,5	22
AD.JIC(M)7/16.JIC(IN)3/4	4,4	UNF 3/4" -16	UNF 7/16" -20	14	35,9	22
AD.JIC(M)9/16.JIC(IN)3/4	7,5	UNF 3/4" -16	UNF 9/16" -18	14,1	35,9	22
AD.JIC(M)7/8.JIC(IN)3/4	9,9	UNF 3/4" -16	UNF 7/8" -14	19,3	40,4	24
AD.JIC(M)1-1/16.JIC(IN)3/4	9,9	UNF 3/4" -16	UN 1.1/16" -12	21,9	43,9	30
AD.JIC(M)7/16.JIC(IN)7/8	4,4	UNF 7/8" -14	UNF 7/16" -20	14	39,7	27
AD.JIC(M)9/16.JIC(IN)7/8	7,5	UNF 7/8" -14	UNF 9/16" -18	14,1	39,7	27
AD.JIC(M)3/4.JIC(IN)7/8	9,9	UNF 7/8" -14	UNF 3/4" -16	16,7	42,7	27
AD.JIC(M)7/16.JIC(IN)1-1/16	4,4	UN 1.1/16" -12	UNF 7/16" -20	14	42,4	32
AD.JIC(M)3/4.JIC(IN)1-1/16	9,9	UN 1.1/16" -12	UNF 3/4" -16	16,7	45,4	32
AD.JIC(M)7/8.JIC(IN)1-1/16	12,3	UN 1.1/16" -12	UNF 7/8" -14	19,3	45,9	32
AD.JIC(M)1-5/16.JIC(IN)1-1/16		UN 1.1/16" -12	UN 1.5/16" -12			32
AD.JIC(M)3/4.JIC(IN)1-5/16	9,9	UN 1.5/16" -12	UNF 3/4" -16	16,7	47,8	41
AD.JIC(M)7/8.JIC(IN)1-5/16	12,3	UN 1.5/16" -12	UNF 7/8" -14	19,3	50,8	41
AD.JIC(M)1-1/16.JIC(IN)1-5/16	15,5	UN 1.5/16" -12	UN 1.1/16" -12	21,9	54,3	41
AD.JIC(M)1-1/16.JIC(IN)1-5/8	15,5	UN 1.5/8" -12	UN 1.1/16" -12	21,9	55,3	50
AD.JIC(M)1-5/16.JIC(IN)1-5/8	21,5	UN 1.5/8" -12	UN 1.5/16" -12	23,1	56,3	50
AD.JIC(M)1-5/8.JIC(IN)1-7/8	27,5	UN 1.7/8" -12	UN 1.5/8" -12	24,3	62,4	60
AD.JIC(M)1-7/8.JIC(IN)2-1/2	33,5	UN 2.1/2" -12	UN 1.7/8" -12	27,5	75	75
