Прямой переходник JIC (гайка) — метрический штуцер с OK

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 1: ISO 6149-3 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Гаечная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2: Внутренний конус 74°

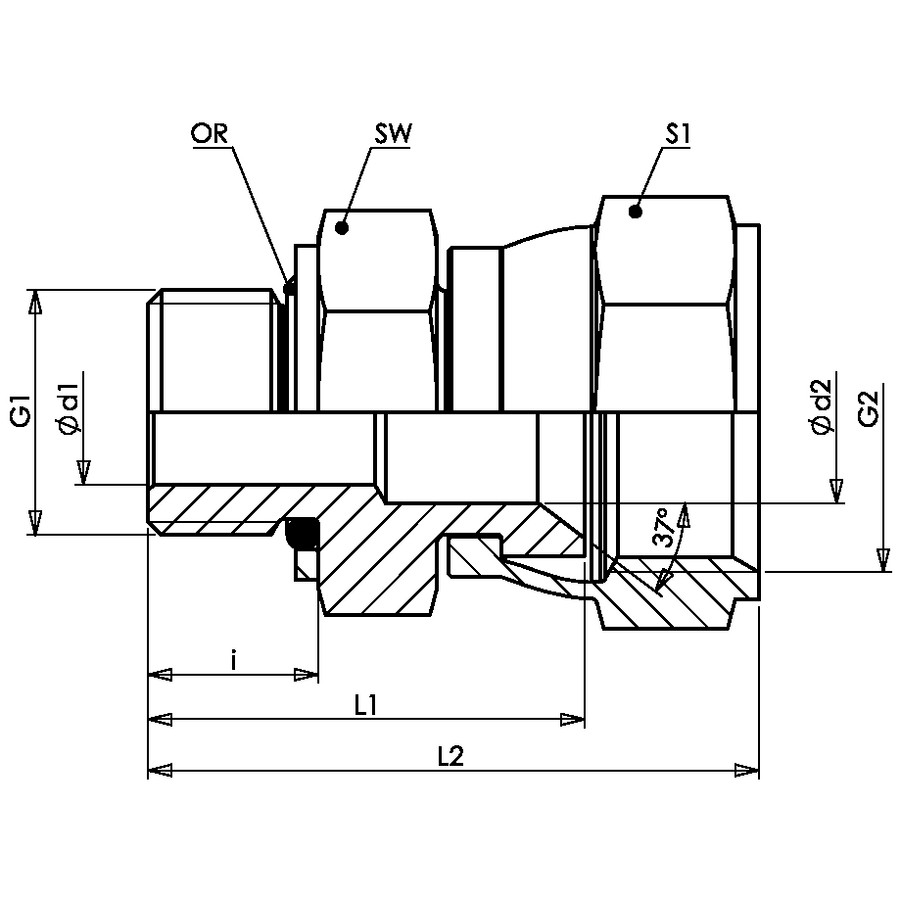

Code	OR	G1	G2	i1	L1	L2	S1	SW	Ø d1	Ø d2
AD.JIC(F)7/16.MET(M)10x1.OK	8.1 x 1.6	M 10 x 1	7/16" -20 UNF	9.5	25.0	34.5	14	14	3.0	3.0
AD.JIC(F)1/2.MET(M)10x1.OK	8.1 x 1.6	M 10 x 1	1/2" -20 UNF	9.5	26.2	35.7	17	14	3.0	4.4
AD.JIC(F)7/16.MET(M)12x1,5.OK	9.3 x 2.2	M 12 x 1.5	7/16" -20 UNF	11.0	27.0	36.0	14	17	4.0	4.0
AD.JIC(F)1/2.MET(M)12x1,5.OK	9.3 x 2.2	M 12 x 1.5	1/2" -20 UNF	11.0	28.2	37.7	17	17	4.0	4.0
AD.JIC(F)1/2.MET(M)14x1,5.OK	11.3 x 2.2	M 14 x 1.5	1/2" -20 UNF	11.0	29.2	38.7	17	19	6.0	4.4
AD.JIC(F)9/16.MET(M)14x1,5.OK	11.3 x 2.2	M 14 x 1.5	9/16" -18 UNF	11.0	29.3	39.3	19	19	6.0	6.0
AD.JIC(F)9/16.MET(M)16x1,5.OK	13.3 x 2.2	M 16 x 1.5	9/16" -18 UNF	12.5	31.8	41.8	19	22	6.0	6.0
AD.JIC(F)3/4.MET(M)16x1,5.OK	13.3 x 2.2	M 16 x 1.5	3/4" -16 UNF	12.5	33.4	44.9	24	22	7.0	9.9
AD.JIC(F)3/4.MET(M)18x1,5.OK	15.3 x 2.2	M 18 x 1.5	3/4" -16 UNF	14.0	35.4	46.9	24	24	9.0	9.0
AD.JIC(F)7/8.MET(M)18x1,5.OK	15.3 x 2.2	M 18 x 1.5	7/8" -14 UNF	14.0	36.6	50.3	27	24	9.0	12.3
AD.JIC(F)7/8.MET(M)20x1,5.OK	17.3 x 2.2	M 20 x 1.5	7/8" -14 UNF	14.0	38.6	52.3	27	27	10.0	10.0
AD.JIC(F)7/8.MET(M)22x1,5.OK	19.3 x 2.2	M 22 x 1.5	7/8" -14 UNF	15.0	39.6	52.3	27	27	12.0	12.0
AD.JIC(F)1-1/16.MET(M)22x1,5.OK	19.3 x 2.2	M 22 x 1.5	1.1/16" -12 UN	15.0	40.1	55.0	32	27	12.0	15.5
AD.JIC(F)1-3/16.MET(M)26x1,5.OK	23.6 x 2.9	M 26 x 1.5	1.3/16" -12 UN	16.0	41.7	58.2	36	32	14.0	18.0
AD.JIC(F)1-1/16.MET(M)27x2.OK	23.6 x 2.9	M 27 x 2	1.1/16" -12 UN	18.5	44.6	59.5	32	32	15.0	15.0
AD.JIC(F)1-5/16.MET(M)27x2.OK	23.6 x 2.9	M 27 x 2	1.5/16" -12 UN	18.5	45.6	62.4	41	32	15.0	21.5
AD.JIC(F)1-5/16.MET(M)33x2.OK	29.6 x 2.9	M 33 x 2	1.5/16" -12 UN	18.5	46.6	63.4	41	41	20.0	20.0
AD.JIC(F)1-5/8.MET(M)42x2.OK	38.6 x 2.9	M 42 x 2	1.5/8" -12 UN	19.0	52.0	68.3	50	50	26.0	26.0
AD.JIC(F)1-7/8.MET(M)48x2.OK	44.6 x 2.9	M 48 x 2	1.7/8" -12 UN	21.5	59.3	78.7	60	55	32.0	32.0
