Прямой переходник JIC (штуцер) — метрический штуцер с ED

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 1: ISO 9974-2 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Форма E Форма уплотнения 2: Наружный конус 74°

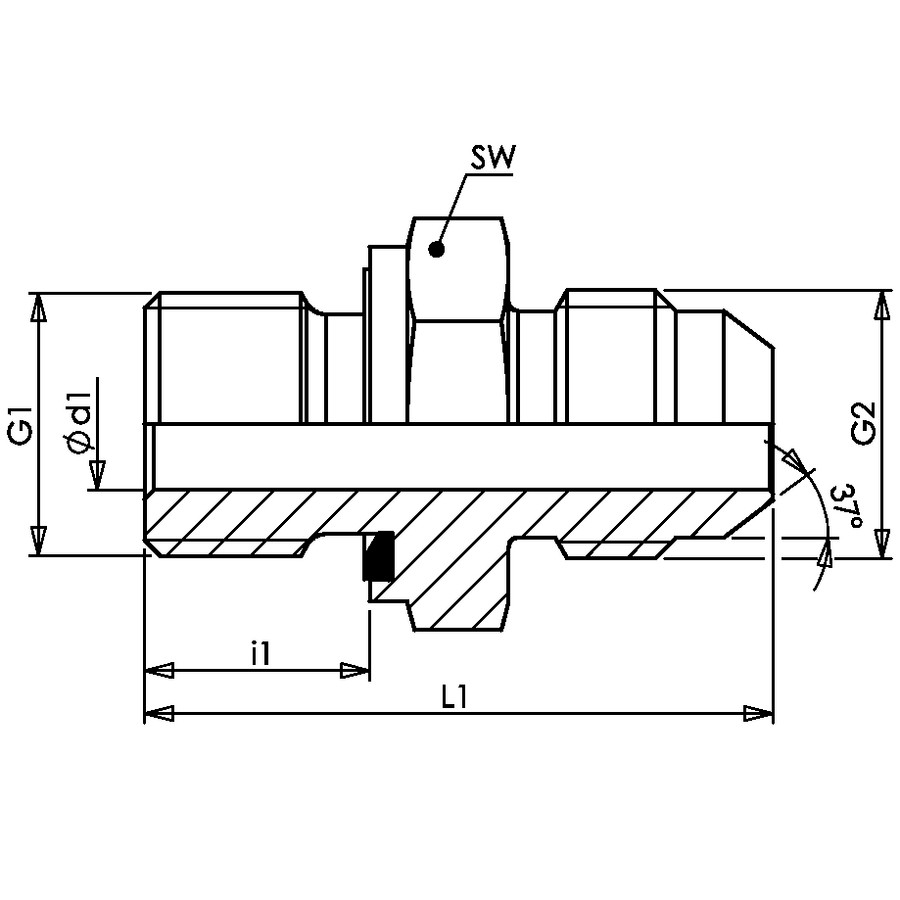

Code	G1	G2	i1	L1	SW	Ø d1
AD.JIC(M)7/16.MET(M)10x1.ED	M 10 x 1	7/16" -20 UN	8	31.0	14	4.0
AD.JIC(M)1/2.MET(M)12x1,5.ED	M 12 x 1.5	1/2" -20 UNF	12	33.5	17	6.0
AD.JIC(M)9/16.MET(M)12x1,5.ED	M 12 x 1.5	9/16" -18 UNF	12	33.6	17	6.0
AD.JIC(M)9/16.MET(M)14x1,5.ED	M 14 x 1.5	9/16" -18 UNF	12	33.5	19	7.0
AD.JIC(M)9/16.MET(M)16x1,5.ED	M 16 x 1.5	9/16" -18 UNF	12	35.0	22	7.5
AD.JIC(M)3/4.MET(M)16x1,5.ED	M 16 x 1.5	3/4" -16 UNF	12	37.6	22	9.0
AD.JIC(M)3/4.MET(M)18x1,5.ED	M 18 x 1.5	3/4" -16 UNF	12	39.1	24	9.9
AD.JIC(M)7/8.MET(M)18x1,5.ED	M 18 x 1.5	7/8" -14 UNF	12	41.7	27	11.0
AD.JIC(M)7/8.MET(M)22x1,5.ED	M 22 x 1.5	7/8" -14 UNF	14	44.2	27	12.3
AD.JIC(M)1-1/16.MET(M)22x1,5.ED	M 22 x 1.5	1.1/16" -12 UN	14	45.5	32	14.0
AD.JIC(M)1-1/16.MET(M)27x2.ED	M 27 x 2	1.1/16" -12 UN	16	47.5	32	15.5
AD.JIC(M)1-5/16.MET(M)33x2.ED	M 33 x 2	1.5/16" -12 UN	18	51.6	41	21.5
AD.JIC(M)1-5/8.MET(M)42x2.ED	M 42 x 2	1.5/8" -12 UN	20	54.9	50	27.5
AD.JIC(M)1-7/8.MET(M)48x2.ED	M 48 x 2	1.7/8" -12 UN	22	68.5	55	33.5
